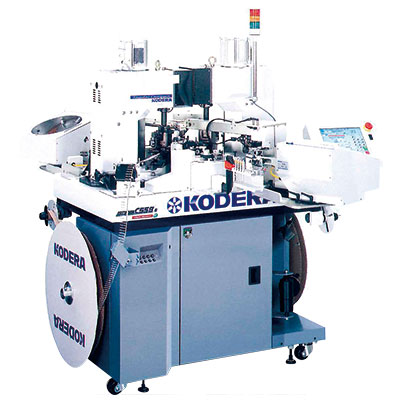

全自動端子圧着機「キャスタグノン」全自動両端圧着・両端防水シール挿入機 C558Se

両端防水シール挿入加工を実現するスーパーキャスタグノン。

販売終了

CASTUGNON

測長切断

ストリップ

圧着

リール

シール挿入

※写真にはオプションが装備されています。

自動車用ハーネスには欠かせない防水シールを簡単に、しかもスピーディーに挿入・圧着します。防水シール加工を行わない場合も操作パネルのスイッチで切り替え可能です。

型式			C558Se
加工寸法	先端設定可能値		0.1～30mm
	後端設定可能値		0.1～20mm
	最短加工寸法 ※2 [　]はオプション装備にて可能		L3≧44mm [25mm]
	最大切断長		99,999mm（約100m）
	カッティング公差		±（0.2＋0.002×L）mm以内 L=切断長
圧着機	圧着端子		オープンバレル連続端子（サイドフィード、エンドフィード）
	圧着能力		2,5ton（C5113tは3ton）
	ストローク		30mmまたは40mm
	種類		DCサーボモーター
サプライ	電源		単相 AC200V、AC220V、AC240V 50/60Hz
	エア源（Nℓ/min 0.5Mpa）※3		45
	消費電力（AC200V時）	静止時	416w
	消費電力（AC200V時）	最大	1,074w
寸法（本体のみ）重さ			幅1,090×奥行780×高さ1,550mm 重量510kg
加工線材	適用線径		AWG＃12～AWG＃32（但し、線材による）
加工線材	適用線種		AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、テフロン線、ガラス線など

※2：線材または端子の種類により上記に数値は変化致しますので、事前にテスト加工をして下さい。
※3：洗浄乾燥空気を使用して下さい。
