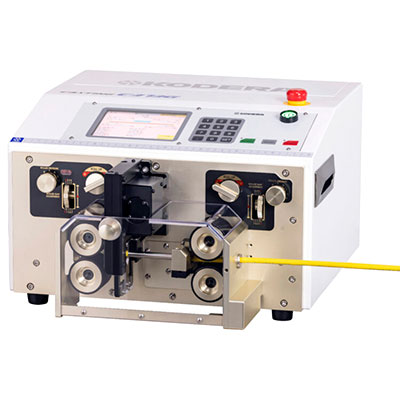

全自動測長切断ストリップ機「キャスティング」C373G
キャスティングシリーズのハイパワー＆ワイドレンジ中太線材加工機。
CASTING
品名：全自動測長切断ストリップ機「キャスティング」
型式：C373G
メーカー名：小寺電子製作所
製品説明
- AWG#2（30sq）～AWG#28（0.08sq）、最大外径 φ11mm
- 多くの保守部品を従来品（C373A）と共通化。
- ワイドレンジ＆ハイパワー機が信頼性を向上させモデルチェンジ。
- 多言語表示機能を搭載し、更なる言語追加にも対応した余裕あるシステムです。現在は13言語（日本語・英語・簡体中国語・繁体中国語・韓国語・トルコ語・ポーランド語・インドネシア語・タイ語・ベトナム語（２種）・スペイン語（２種）に対応しています。
- 太線モードを搭載し被覆残りカスによる加工不良を低減。さらに後端加工時に線材の位置を変え、スムーズなシフトアップ動作を実現します。
- クーリングファンによる騒音を低減し静粛性アップ。
- 入力電源はワールドワイド対応（AC100~240V）
- カット・ストリップ・セミストリップ・段剥き・分割ストリップに加え、オプションを装備することにより、スリット・中間ストリップなど多彩な加工ができます。
- 1台でAWG#2（30sq）～AWG#28（0.08sq）のワイドな加工範囲を実現しました。
- 最大径はφ11mmまでのラウンドケーブルに対応し、幅広い業種でご使用頂けます。
- オプション装着でフラットケーブル加工に対応可能です。
- 無改造でワールドワイド対応の入力電源（AC100V～240V）
- 安全カバーを標準装備。
- 線径入力補助機能を搭載。
- 稼働情報管理画面を搭載。加工本数に加え稼働時間、切断回数および刃の交換通知も表示可能。
加工能力（1時間あたりの加工本数）
| 全長 | 本数 |
|---|---|
| 100mm | 2,550本 |
| 200mm | 2,350本 |
| 300mm | 2,150本 |
| 500mm | 1,850本 |
| 800mm | 1,500本 |
| 1,000mm | 1,300本 |
| 1,500mm | 1,100本 |
| 2,000mm | 900本 |
| 3,000mm | 650本 |
| 5,000mm | 450本 |
加工条件
芯線直径：0.75mm
刃の戻り：0.15mm
両端ストリップ：3mm
加工速度：ALL9
標準モード
電線：UL1007 AWG#22
プログラムG030 （2025年2月現在）
※メーカー測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります
仕様
| 型式 | C373G |
|---|---|
| 外形寸法 | 幅450mm×奥行530mm×高さ290mm |
| 重量 | 37kg |
| 電源 | AC100V～240V（単相）50Hz/60Hz ワールドワイド対応 |
| 消費電力（100V） | 26Wh（待機時） 102Wh（動作時最大） |
| エア源 | 4Nℓ/min 0.2MPa ※1 |
| カッティング長さ | 0.1mm～99,999mm （設定可能数値） |
| カッティング公差 | ±（0.1+0.0005×L）mm ※2 ＜Lは切断長さ＞ |
| ストリップ長さ | 先端0.1～47.9mm 後端0.1～47.9mm （被覆残り47.9mm未満は短線モードを使用します） |
| 種類 | MLFC、AVSS、VSF、IV、KIV、KV、UL、テフロン™線、ガラス線、チューブ、フラットケーブル等 |
| サイズ | AWG#2（30sq）～AWG#28（0.08sq） ※2 |
| 外径サイズ | 最大 φ11mm ※2 |
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動力 | ステッピングモータ、エアシリンダー |
＊本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。サンプル加工されることをお勧めします。
オプション周辺機器
コンベア集束機 CC-100
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型式 | CC-100 |
|---|---|
| 本体寸法 | 幅1,200mm ×奥行340mm ×高さ135mm |
| 重量 | 10kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 15W（AC100V時） |
| 動力 | インダクションモーター、エアシリンダー |
| 外径サイズ | 最大φ1mm ※但し、線材によります |
中間ストリップマシン CMS-801A2
線材の中間皮剥きの自動化を実現。外径寸法8φまでの線材に対応し、1本につき10箇所までの自動中間皮剥きを可能にした画期的なマシンです。
| 型式 | CMS-801A2 |
|---|---|
| 本体寸法 | 幅185mm×奥行355mm×高さ190mm |
| 重量 | 11kg |
| 消費電力 | 最大390W 65W （待機時：C371A または C373A使用時） |
| 動力 | ステッピングモーター |
| 中間ステップの長さ | 最大34mmまで |
| 中間ステップ距離 | 最小48.5mm |
| 中間ステップ位置 | 最大10ポジションまで |
| ワイヤーサイズ | 最大8mm |
