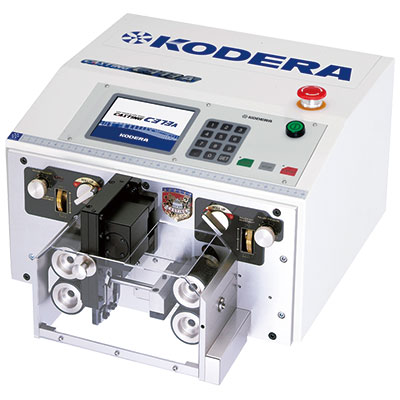

全自動測長切断ストリップ機「キャスティング」C373A
30sqまで処理可能なハイパワーマシン。
販売終了
CASTING
品名：全自動測長切断ストリップ機「キャスティング」
型式：C373A
メーカー名：小寺電子製作所
製品説明
- 加工速度は旧タイプC353の33%～73%アップ。
- 操作パネルは対話式の液晶ディスプレイ。
仕様
| 型式 | C373A |
|---|---|
| 適用電線サイズ | 0.08sq（AWG28）～30sq※線材による |
| 最大切断外径 | 11mm※線材による |
| 切断長さ | 0.1mm～99,999mm |
| ストリップ長 | 先端0.1mm～47.9mm、後端0.1mm～47.9mm |
| 切断公差 | ±（0.1+0.0005×L）mm以内※Lは切断長さ |
| 搬送ローラー | アヤメ（荒-標準）、 アヤメ（細）、 サンドショット、 ウレタン |
| ブレード材質 | 超微粒子合金 |
| 電源 | AC100V～AC240V（単相）、50/60Hz、40W（定格）215W（最大） |
| エア源 | 9Nℓ/min0.5MPa ※清浄乾燥空気を使用して下さい |
| 外形寸法 | W430×D510×H265mm |
| 重量 | 33kg |
オプション周辺機器
コンベア集束機 CC-100
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型式 | CC-100 |
|---|---|
| 本体寸法 | 幅1,200mm ×奥行340mm ×高さ135mm |
| 重量 | 10kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 15W（AC100V時） |
| 動力 | インダクションモーター、エアシリンダー |
| 外径サイズ | 最大φ1mm ※但し、線材によります |
中間ストリップマシン CMS-801A2
線材の中間皮剥きの自動化を実現。外径寸法8φまでの線材に対応し、1本につき10箇所までの自動中間皮剥きを可能にした画期的なマシンです。
| 型式 | CMS-801A2 |
|---|---|
| 本体寸法 | 幅185mm×奥行355mm×高さ190mm |
| 重量 | 11kg |
| 消費電力 | 最大390W 65W （待機時：C371A または C373A使用時） |
| 動力 | ステッピングモーター |
| 中間ステップの長さ | 最大34mmまで |
| 中間ステップ距離 | 最小48.5mm |
| 中間ステップ位置 | 最大10ポジションまで |
| ワイヤーサイズ | 最大8mm |
C373をベースとしたフラットケーブル専用加工機

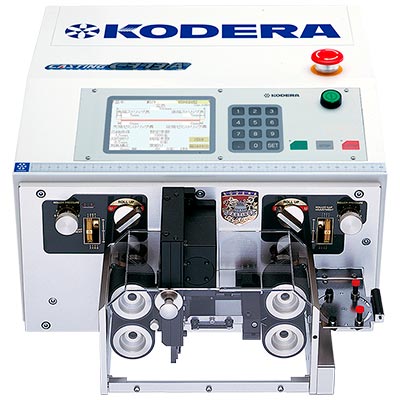

全自動測長切断ストリップ機「キャスティング」C373AF
C373Aをベース機種とした最大加工可能ワイヤー巾が40mmまでのフラットケーブル・リボンケーブル専用機です。
- 幅40mmまでのフラットケーブル、リボンケーブルを加工。
- 2段剥き、分割剥き機構も搭載。
