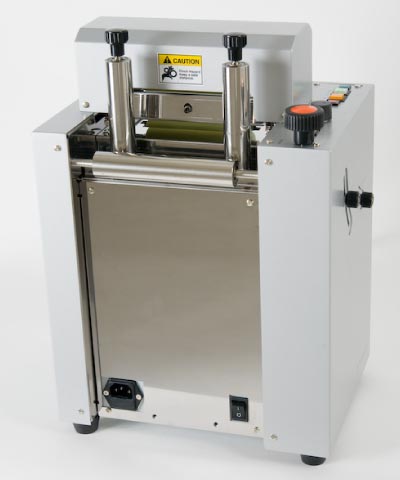

自動フィーダー「Zフィード」 ZKF-25zouken

ZKF-25 材料引き出しタイプの供給機。

造研

自動フィーダー「Zフィード」

ZKF-25


材料引き出しタイプの供給機。

  • 切断機と一緒に使用していただくと、安定した切断長精度が得られます。
  • 最大高さ45mm、幅100mmまでのワークの引き出しが可能。
  • 材料に応じて、検知方法を選択可能。

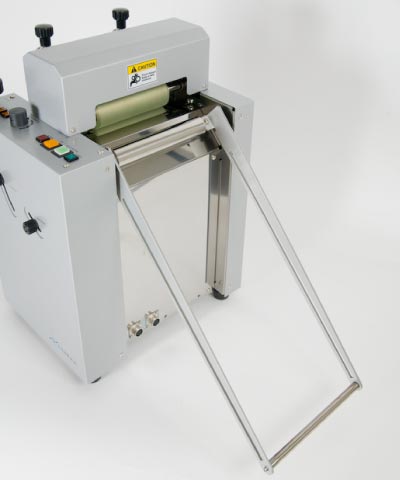

①接触による検知:検知アームにより、材料の供給具合を検知します。

②非接触による検知:別売りのセンサースタンドを使用して、材料の供給具合を検知します。

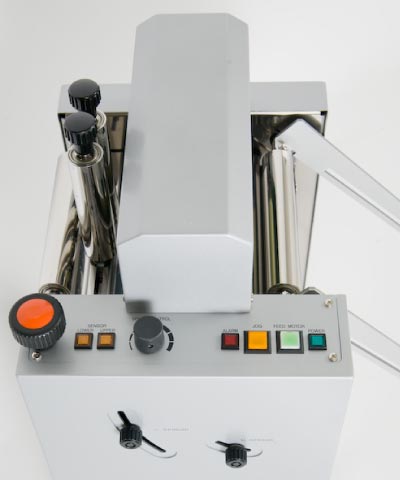

  • 材料のセット時に便利なジョグ機能付き。試し送りや動作の確認ができます。
  • 送り速度とローラー間隔の調整可能。

◆材料の形状やデジタルカッタの切断速度に合わせて、送り速度を設定できます。

◆ローラー間隔の調整ができるので、材料の変形を抑えられます。

Zフィード ZKF-25の詳細

■適合機種

測長切断ストリップ機

  • ZKS-110

デジタルカッター

  • ZKC-325(シャー刃)
  • ZKC-325T(薄刃)

デジタルカッター外部コントロールタイプ

  • ZKC-325C(シャー刃)
  • ZKC-325CT(薄刃)

型式 ZKF-25
送り速度 0~1200mm/s 可変速
材料厚さ φ45mm以下
材料有効幅 100mm以下
電源 AC100V 2A~AC240V 1A
外形寸法mm
(突出部含まず)
219W×287D×429H(本体のみ)
570W×287D×429H(アーム含む)
質量 16kg
