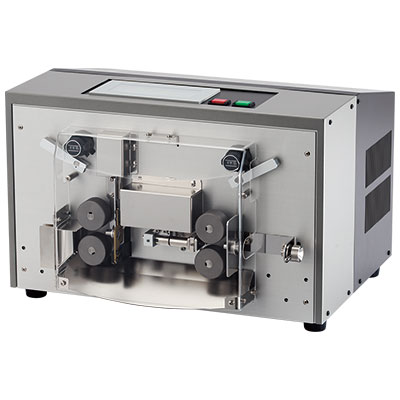

自動測長切断ストリップ機（ワイヤカット＆ストリッパ）「SCAT（スキャット）」ZKS-110
低価格で高性能なカット＆ストリップ機。簡単な操作性。
SCAT
品名：自動測長切断ストリップ機（ワイヤカット＆ストリッパ）「SCAT（スキャット）」
型式：ZKS-110
メーカー名：zouken
RoHS2対応《材料が触れる部分のみ》

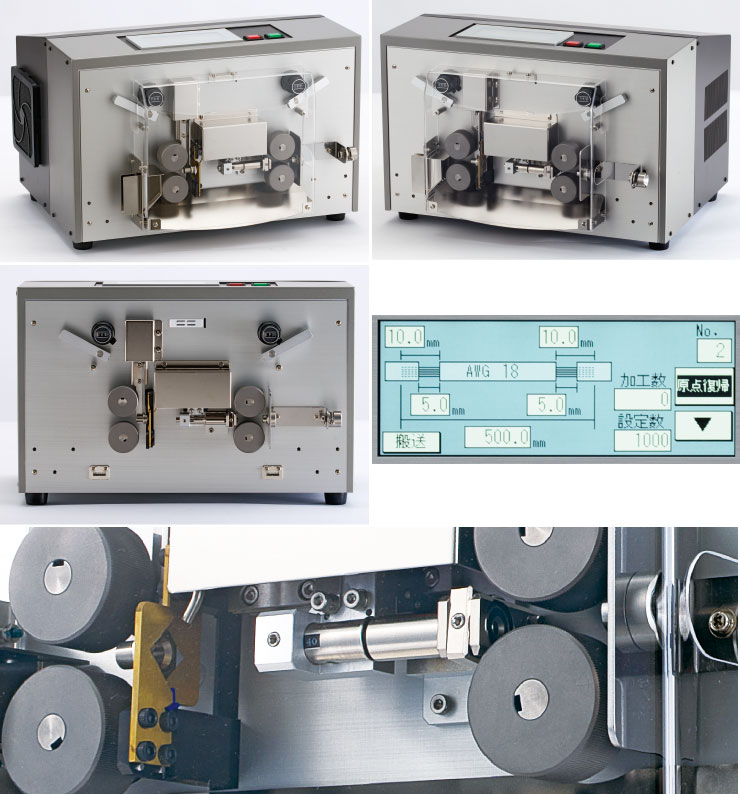

製品説明
電線を多彩な加工で仕上げることが可能です(カット/ストリップ/セミストリップ/中抜きストリップ)
- 多彩な加工が可能（カット・ストリップ・セミストリップ・中抜きストリップなど）
- AWG32〜12まで加工可能(sq、φ設定にも対応)
- 直観的に操作しやすいタッチパネルによる簡単設定。
- タッチパネルの表示は「日本語⇔英語」切り替えが可能。
- 100種類のデータを保持し、複製・呼び出しが可能。
- 長さ補正機能付き。
- ローラ隙間調整機能付き。
- カット/ストリップを２枚のチタンコーティングＶ刃で加工し、長寿命を可能にしました。
- 刃の切り込み設定が非常に高精度（最小切込設定単位0.01mm）。
- エアー源を供給する事で、被覆カスを飛ばして加工不良を防止。
- 電源入力は100～240Vまでのマルチ電源対応。
- インターロック機能付きカバーの安全設計。
- 芯線を傷つけにくいモードあり。
適合材料
- 対応ケーブルサイズ:AWG12～32、3.5～0.035sq、φ3.0～0.1mm
- 各種電線(VSF、KV、IV、テフロン、ビニール、エコ)
- 樹脂チューブ(切断のみ)
適合材料
- セミストリップ加工
- フルストリップ加工
- 動作セミストリップ・フルストリップ加工
- 切断加工動作
- 中抜き加工動作
- セミストリップ・フルストリップ加工
セミストリップ０設定

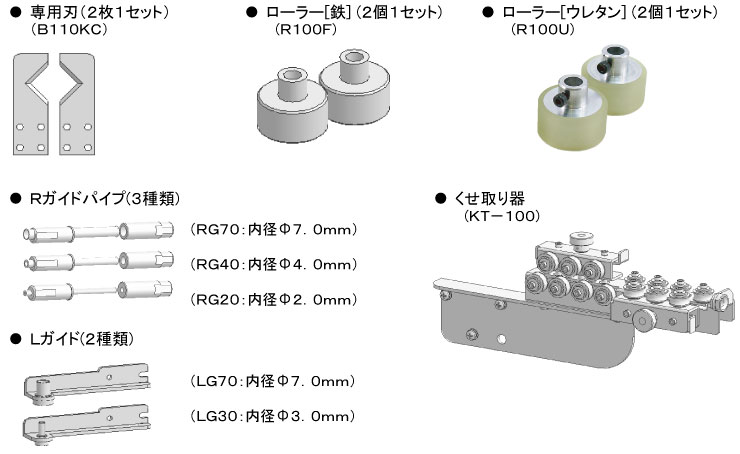

オプション・保守部品
| 品名 | 型式 |
|---|---|
| 専用刃チタンコーティング（2枚1set） | B110KC |
| ローラー鉄ローレット平目（2個1set） | R100F |
| ローラーウレタン（2個1set） ※オプション | R100U |
| くせ取り器（ストレートナー） ※オプション | KT-100 |
| Lガイドパイプ内径φ3mm | LG30 |
| Lガイドパイプ内径φ7mm | LG70 |
| Rガイドパイプ内径φ2mm | RG20 |
| Rガイドパイプ内径φ4mm | RG40 |
| Rガイドパイプ内径φ7mm | RG70 |
| ローラーウレタン（2 個/set） | R100U |

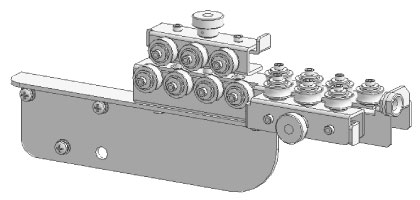

| クセ取り器 | KT-100 |
ローラーウレタン（2 個/set） R100U
クセ取り器 KT-100
仕様
| 型式 | ZKS-110 |
|---|---|
| 対象芯線サイズ | AWG32～12 0.035～3.5sq φ0.1～3.0mm |
| 最大切断外径 | φ6mm |
| 最小切り込み設定単位 | 0.01mm |
| 切断長さ | 0.1～99999.9mm |
| ストリップ長 | 両端0.1～30.0mm |
| 切断公差 | ±（0.1+0.002×全長）以内 （メーカー試験材による） |
| 加工量（本/分） フルストリップ加工 全長L 先端、後端3mm |
AWG28の場合 L50=49 L300=42 L1000=31 L5000=12 |
| 刃物材質 | ハイス鋼（チタンコーティング） |
| ブレード構成 | 4枚 |
| 設定加工数 | 0～999999（∞）個 |
| 速度 | ローラー 30～1500mm/s カッター 3～120mm/s |
| データメモリ数 | 100 |
| ローラ材質 | S35C（窒化処理） |
| 電源 | AC100V 3A～AC240V 1.5A |
| 外形寸法 | W429×D371×H280mm |
| 重量 | 27kg |
