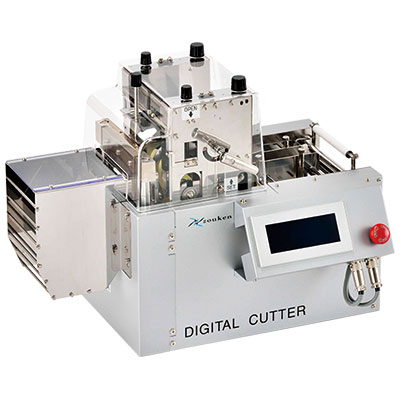

デジタルカッター【スタンダードタイプ】 ZKC-325/325T/325C/325CTzouken

zouken造研のデジタルカッター(スタンダードタイプ) ZKC-325 ZKC-325T ZKC-325C ZKC-325CTは多種多様な切断材質をカットできる汎用カッター。

造研

デジタルカッター(スタンダードタイプ)

ZKC-325(シャー刃仕様)

ZKC-325T(薄刃仕様)


【外部コントロールタイプ】

ZKC-325C(シャー刃仕様)

ZKC-325CT(薄刃仕様)


幅広いニーズに対応した、万能な高精度・定寸送り切断機。
多種多様な切断材質をカットできる汎用カッター。

  • 切断材質を選ばない、オールマイティ型の電動カッターです。
  • 線材によりシャー刃、薄刃の2タイプに加え、外部コントロールタイプの計4種類よりお選びいただけます。
  • 各種設定は表示パネルで簡単操作できます。
  • ロット取りカウンタの搭載。
  • ワーク搬送面にローラーを設置したことにより抵抗が減少。

■適合材料

シャー刃タイプ
ZKC-325/ZKC-325C
薄刃タイプ
ZKC-325T/ZKC-325CT
  • ガラスクロスチューブ
  • 絶縁電線
  • スズメッキ線
  • テフロンチューブ
  • シリコンチューブ
  • テープハンダ
  • 絶縁紙
  • ラミネートシール
  • フィルム
  • ビニールチューブ
  • ゴムチューブ
  • 絶縁電線
  • 光ファイバーケーブル(プラスチックファイバ)
  • テフロンチューブ
  • シリコンチューブ
  • テープハンダ
  • プラスチックなど

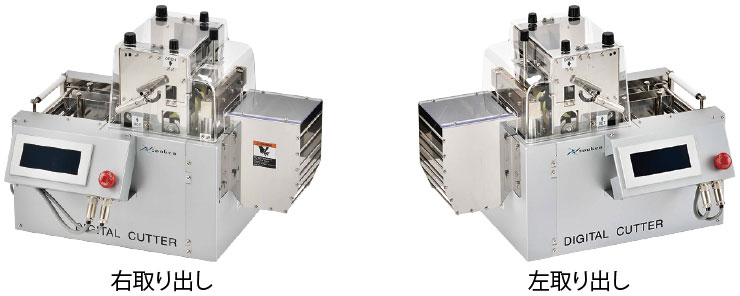

■取り出し方向

タッチパネルの取り付け位置が変更でき、左右どちらの搬送方向にも対応。

取り出し方向

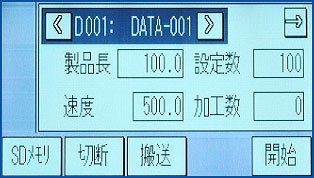

■液晶タッチパネル

タッチパネル表示は「日本語⇔英語」切替が可能

液晶タッチパネル 液晶タッチパネル


■刃物

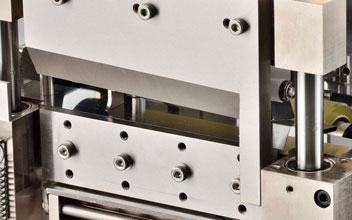

シャー刃

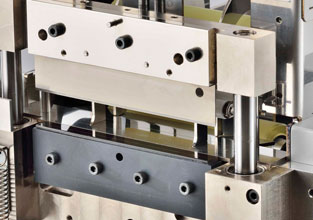

薄刃

シャー刃タイプ
ZKC-325/ZKC-325C

耐久性に優れた特殊鋼を採用。アルミ・鋼などの金属、ガラス繊維入りの材料切断が可能。

薄刃タイプ
ZKC-325T/ZKC-325CT

シャープな切れ味が特徴。チューブ類でまっすぐな切断面が必要なときに最適。

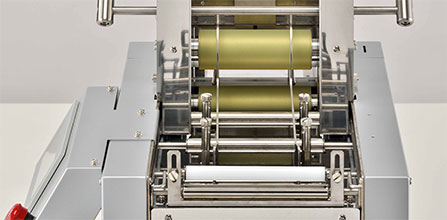

■ローラー

ローラー

ワーク搬送面にローラを設置したことにより、
抵抗が少なく寸法精度がより安定。



■外部コントロールタイプ ZKC-325C/ZKC-325CT

デジタルカッタ外部コントロールタイプは、スタンダードタイプに外部入出力端子が装備され、他の制御機器からの電気信号のON/OFFにより、切断機の動作・動作条件の設定などを行うための機能が追加された切断機です。

外部コントロール


■技術仕様

品名 デジタルカッター(スタンダードタイプ)
型式 ZKC-325 ZKC-325T ZKC-325C ZKC-325CT
ブレード シャー刃 薄刃 シャー刃 薄刃
外部入出力端子 有り
送り速度 10~800mm/秒
最小設定単位 0.1mm
切断長さ 1~9999999.9mm
切断数 1~999999本
繰返切断精度 ±0.2mm(メーカー試験材による精度です)
有効切断幅 100mm
有効切断高さ 20mm
電源 AC100V2A~AC240V1A
外形寸法 W516×D363×H406mm(ネジ等の突出部含まず)
重量 30kg

■保守部品・オプション部品

品名 型式
ローラー上(ウレタン) ZRU25-U
ローラー下(ウレタン) ZRS25-U
可動刃 ZHU25
固定刃 ZHS25
薄刃(10枚入り) ZHT25
刃受(10枚入り) ZHM25
薄刃ユニット※1 ZUT325
シャー刃無調整ユニット※2 ZUM325
縦型フィンガーガイド※3 FG25-TS1

※1.ZKC-325からZKC-325T に変更される場合、ZUT325、ZHT25、ZHM25が必要になります(シャー刃タイプ から 薄刃タイプへ変更する場合)。

※2.ZKC-325TからZKC-325 に変更される場合、ZHU25、ZHS25が必要になります(薄刃タイプからシャー刃タイプへ変更する場合)。

※3.長尺切断をされる場合は「縦型フィンガーガイド FG25-TS1」をお使いになると排出がスムーズに行われます。
