【トリプルブレードストリッパー】イソレックス/アビソフィックス

挿入するだけで素早くストリップ。 貫通型では中間ストリップがエンドレスで可能です。

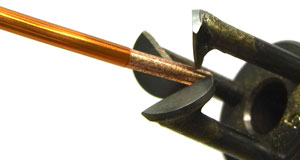

トリプルブレードストリッパーを使用したエナメル線などのサンプル線。

  • エナメル線、ポリイミド、ホルマール、ウレタン線等のフィルム被覆体を回転する3本のカッターにより剥離します。
  • スピードコントローラー内蔵タイプと、より微調整の可能な別置きタイプがあります。
  • 小型、軽量なので、長時間の使用にも疲れません。

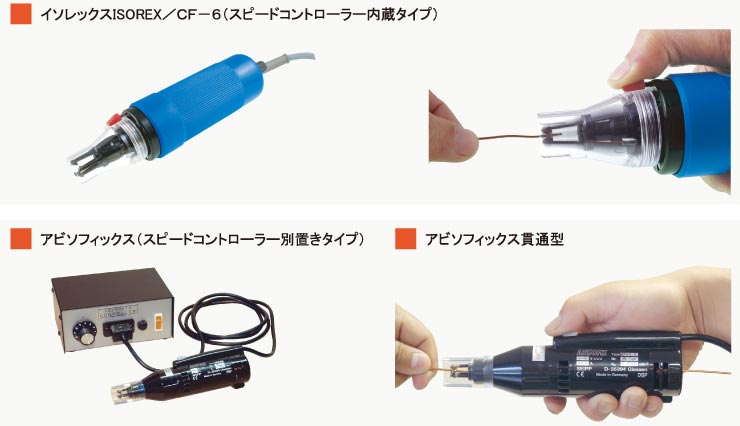

内臓タイプ イソレックス【ISOREX】(CF-5,CF-6)
スピードコントローラー内臓タイプ【ISOREX】イソレックス

スピードコントローラー内臓タイプ

イソレックス【ISOREX】(CF-5,CF-6)


スピードコントローラー内臓タイプ。
これ1台でストリップ可能です。

トリプルブレードストリッパーの使用例
品名 イソレックス
カッタータイプ 02(CF-5) 03(CF-6)
スピードコントローラー 内蔵タイプ
適用電線径 02~1.5mm 0.3~4.0mm
最大剥離長 約55mm
外形寸法(mm) L170×H50
電 源 AC110V,50/60Hz
重量 550g
替刃(3本組) AGMG02 AGMG03
カッターヘッド AGMK02 AGMK03

■替刃(3本1組)

イソレックス替刃 イソレックス替刃

■カッターヘッド

イソレックスカッターヘッド イソレックスカッターヘッド

別置きタイプ アビソフィックス【ABISOFIX】/標準型,貫通型
スピードコントローラー別置きタイプ【ABISOFIX】アビソフィックス標準型/貫通型

スピードコントローラー別置きタイプ

アビソフィックス【ABISOFIX】/標準型,貫通型

標準型と貫通型があり、
貫通型では中間ストリップがエンドレスで可能です。


固定台を使えば、卓上型としても使用できます。


使用例

■貫通型

トリプルブレードストリッパーの使用例

■替刃(3本1組)

■標準型用カッターヘッド

■貫通型用カッターヘッド

替刃 標準型カッターヘッド

カッターヘッドのみ(刃付)

貫通型カッターヘッド

カッターヘッドのみ(刃付)

替刃

品 名 アビソフィックス【標準型】ストッパー付き アビソフィックス【貫通型】
適用電線径 mm 0.2~0.8 0.6~2.0 1.2~4.5 0.2~0.8 0.6~2.0 1.2~4.5
タイプ 標準型 貫通型
ストッパー付き ストッパー無し
タイプ名 A1 標準型 A3 標準型 A5 標準型 A1 貫通型 A3 貫通型 A5 貫通型※1
型式 本体+コントローラーのセット A1LM/CS A3LM/CS A5LM/CS A1AFWB/CS A3AFWB/CS A5AFWB/CS
本体のみ
(替刃,カッターヘッド付)
A1LM A3LM A5LM A1AFWB A3AFWB A5AFWB
カッターヘッドのみ(刃付) MK1LM MK3LM MK5LM MK1 MK3 MK5
替刃(3本/ 組)※標準刃 MES1 MES3 MES5 MES1 MES3 MES5
スピードコントローラー 別置きタイプ
最大剥離長 約70m(ストッパー使用時40mm) エンドレス
電 源 AC110V,50/60Hz
寸法
重量
本体 L180×H55mm 400g ※コード、突起含まず
スピードコントローラー W165×D110×H70mm 19kg ※コード、突起含まず

※アビソフィックス貫通型A5は貫通させられる径は、およそ3mm以下となります。
