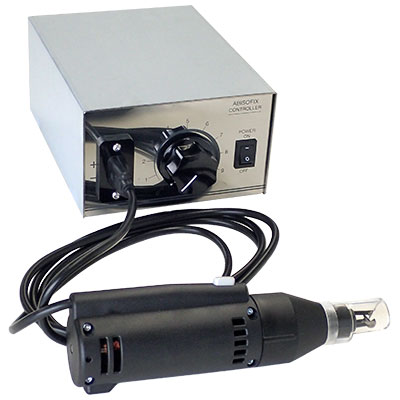

トリプルブレードストリッパー スピードコントローラー別置きタイプ「アビソフィックス」

スピードコントローラー別置きタイプ【ABISOFIX】アビソフィックス標準型/貫通型

ABISOFIX

スピードコントローラー別置きタイプ

トリプルブレードストリッパー スピードコントローラー別置きタイプ「アビソフィックス」

標準型と貫通型があり、
貫通型では中間ストリップがエンドレスで可能です。


  • 固定台を使えば、卓上型としても使用できます。
  • 挿入するだけで素早くストリップ。貫通型では中間ストリップがエンドレスで可能です。
  • エナメル線、ポリイミド、ホルマール、ウレタン線等のフィルム被覆体を回転する3本のカッターにより剥離します。
  • より微調整の可能な別置きタイプ。
  • 小型、軽量なので、長時間の使用にも疲れません。

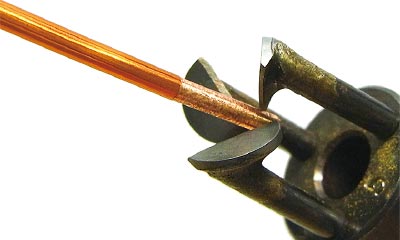

使用例

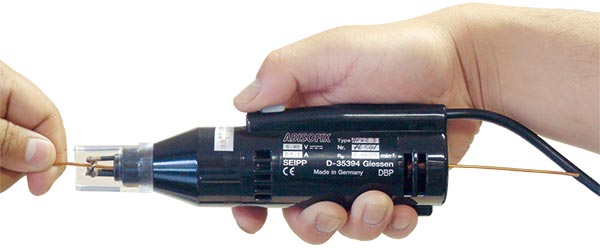

■貫通型

トリプルブレードストリッパーの使用例

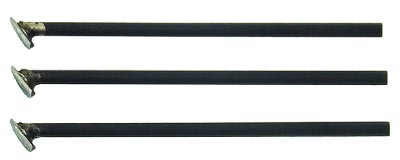

■替刃(3本1組)

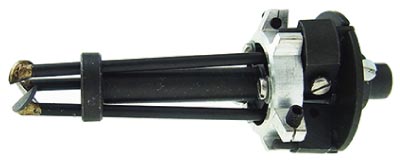

■標準型用カッターヘッド

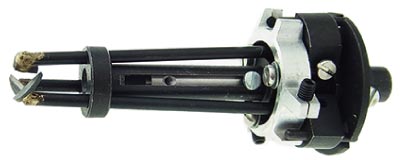

■貫通型用カッターヘッド

替刃 標準型カッターヘッド

カッターヘッドのみ(刃付)

貫通型カッターヘッド

カッターヘッドのみ(刃付)

刃先のアップ

刃先のアップ



品名 アビソフィックス【標準型】ストッパー付 アビソフィックス【貫通型】
適用電線径 0.2~0.8mm 0.6~2.0mm 1.2~4.5mm 0.2~0.8mm 0.6~2.0mm 1.2~4.5mm
タイプ 標準型 貫通型
ストッパー付 ストッパー無し
タイプ名 A1 標準型 A3 標準型 A5 標準型 A1 貫通型 A3 貫通型 A5 貫通型※1
型式 本体+コントローラーのセット A1LM/CS A3LM/CS A5LM/CS A1AFWB/CS A3AFWB/CS A5AFWB/CS
本体のみ
(刃,カッターヘッド付)
A1LM A3LM A5LM A1AFWB A3AFWB A5AFWB
カッターヘッドのみ(刃付) MK1LM MK3LM MK5LM MK1 MK3 MK5
替刃(3本/組)※標準刃 MES1 MES3 MES5 MES1 MES3 MES5
スピードコントローラー 別置きタイプ
最大剥離長 約70m(ストッパー使用時40mm) エンドレス
電源 AC100V,50/60Hz
寸法
重量
本体 L180×H55mm 400g ※コード、突起含まず
スピードコントローラー W165×D110×H70mm 1.9kg ※コード、突起含まず

※1:アビソフィックス貫通型A5は貫通させられる径は、およそ3mm以下となります。

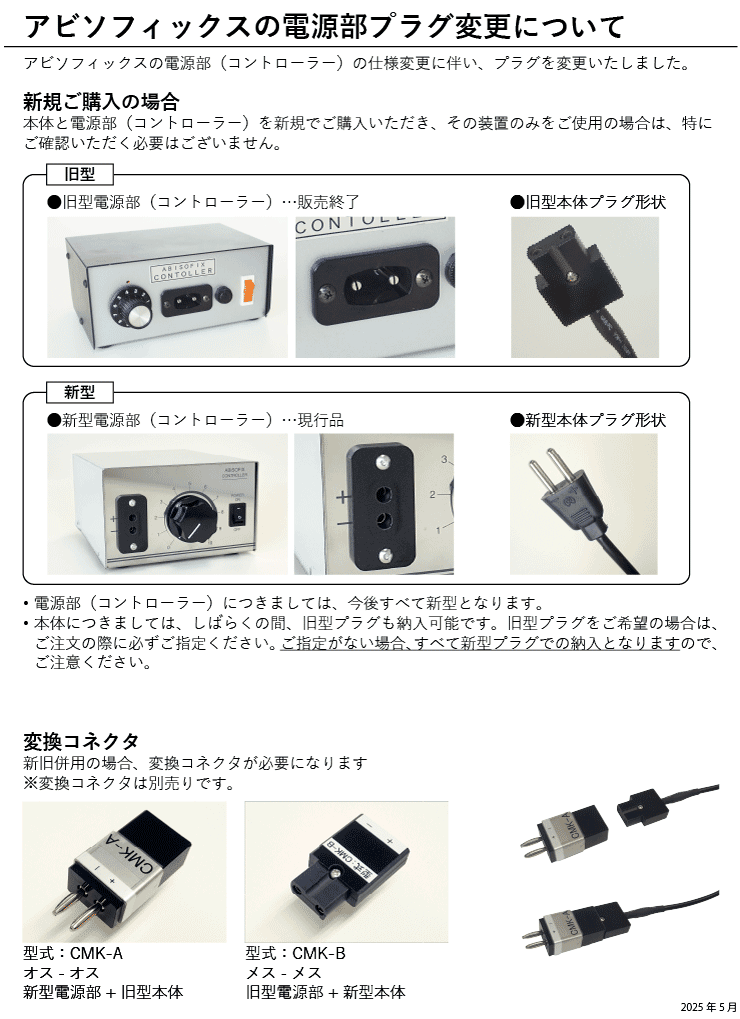

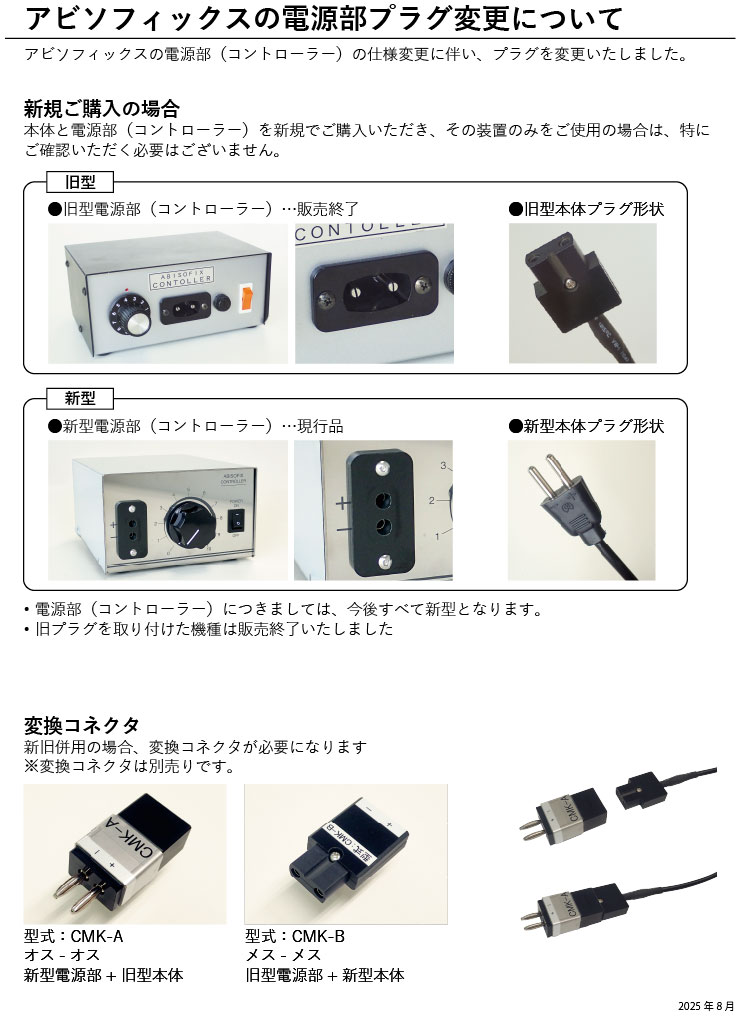

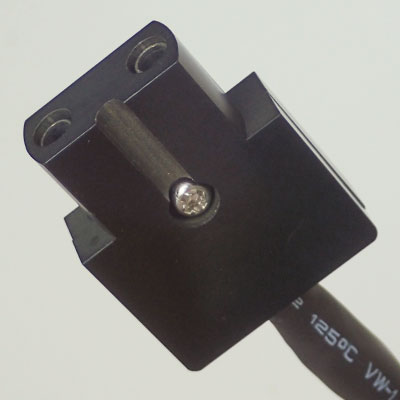

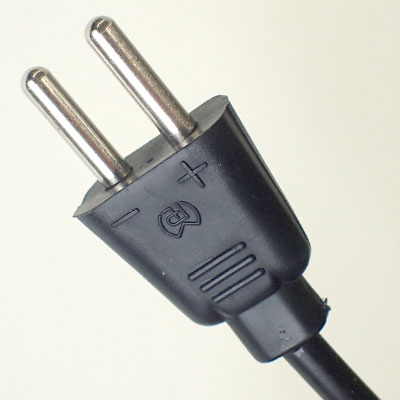

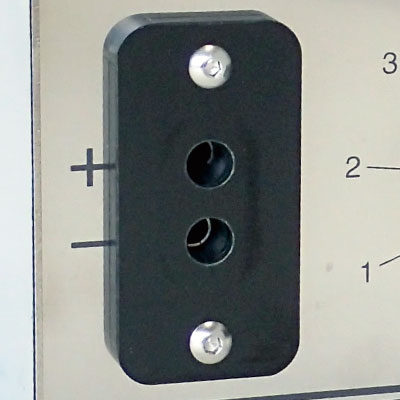

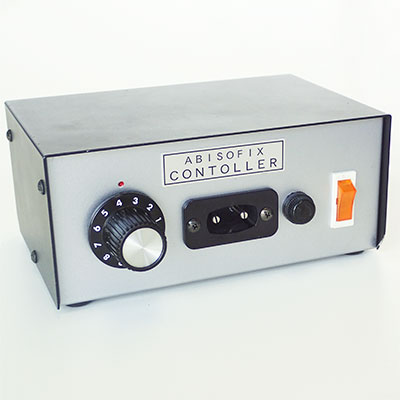

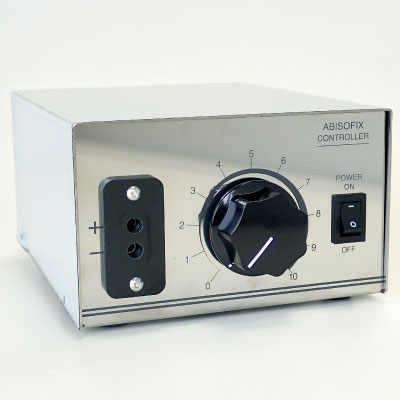

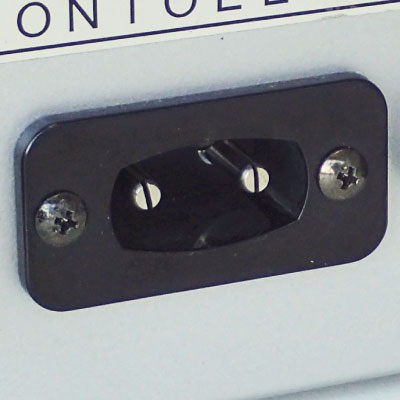

■アビソフィックスの電源部プラグ変更について

※下記、画像をクリックするとpdfが開きます。
