インサート式ストリッパー M27G【Rotary Collet Magnet Wire Stripper】CARPENTER

インサート式ストリッパーM27G

インサート式ストリッパー

M27G


ロータリーカッターを採用したストリッパー。

  • エナメル線、ポリイミド、ホルマール、ウレタン線等のフィルム被覆体を剥離する卓上ストリッパーです。
  • 線径に適合するカッターを交換することにより、φ0.45~4.11mmまでの線材に対応します。

挿入するだけですばやくストリップできます。

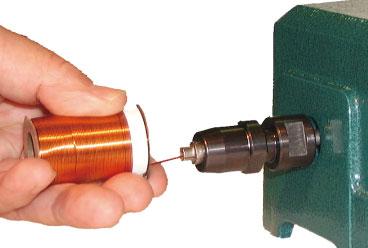

インサート式ストリッパーの使用例
剥離例

■刃物(別売)

インサート式ストリッパーのブレード

線径に適合するカッターを交換することにより、φ0.45~4.11mmまでの線材に対応します。
※M27Gには刃物は付いておりません。カッター(刃物)がないとご使用になれませんのでご注意ください。

型式 適用電線径(mm) AWG
スチール刃 カーバイト刃
728S 728C 0.45~0.81 25~20
732S 732C 0.81~1.45 20~15
736S 736C 1.45~2.05 15~12
740S 740C 2.05~3.26 12~8
744S - 3.26~4.11 8~6

■オプション(別売)

インサート式ストリッパーの使用例インサート式ストリッパーの使用例

フレキシブルシャフト

型式:1939D

フレキシブルシャフトを使えば、カッターをワーク側へ持っていく事ができます。


品名 インサート式ストリッパー
型式 M27G
外形寸法 W120×D285×H105mm
電源 100V,50/60Hz,1.3A
重量 3.1kg
