測長切断機 ポータブルカッター【ベルトフィード回転刃タイプ】PRC-1東京アイデアル
測長切断機 ポータブルカッター【ベルトフィード回転刃タイプ】
PRC-1
より綺麗な切り口を目指した回転刃切断機。
インラインで使用可能
- ベルトフィードで高い測長精度。
- タッチパネルによる簡単設定。
- 自動運転中に基本操作の変更が可能（長さ、送り速度、本数等）。
- センサースタンド仕様で押出成形等との連動（オプション）。
- 操作パネルを外部へ取り出し。
-

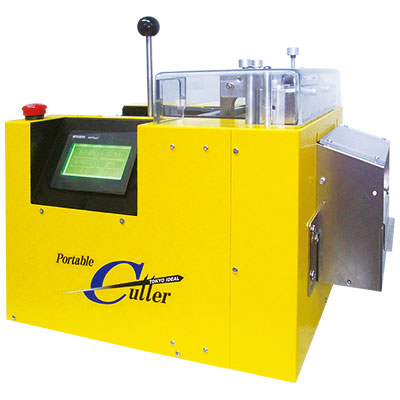

測長切断機 ポータブルカッター その他、2タイプ。 ■ローラーフィードタイプ
【PC-1Z】
■ベルトフィードタイプ
【PC-500S】
-
■回転刃
■切断サンプル比較
丸い刃を回転させながら切断します。

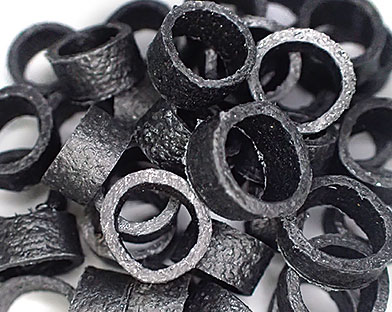

PRC-1の回転刃による切断サンプル。
カッター刃による切断サンプル。
■センサースタンド
成形機と連動し、たるみ制御により、ワークにダメージを与えることなく、
定寸での切断が可能。

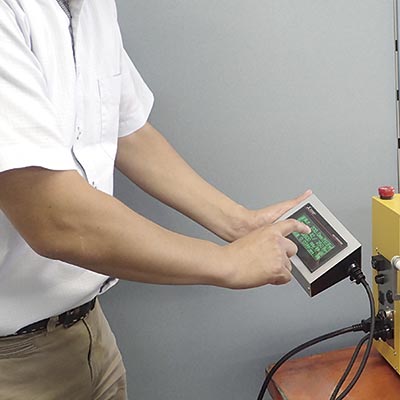

■外出しコントローラー
マンマシンインターフェイスの向上。操作パネルを外部へ取り出し、勝手方向を選ばない。
■技術仕様
| 型式 | PRC-1 | 切断数/min | 加減速条件 | |
|---|---|---|---|---|
| 送り速度 | 10～900mm/sec | L=5 | 360 | 加減速：0.03 |
| 設定単位 | 0.1mm | L=10 | 320 | |
| 切断可能サイズ | MAXφ14 | L=50 | 220 | |
| 電源 | AC100V,50/60Hz | L=100 | 90 | 加減速：0.5 |
| 外形寸法 | W550×D400×H460mm | L=200 | 65 | |
| 重量 | 約30kg | L=500 | 40 | |
※仕様は予告なく変更する場合があります。 ∗2014年7月 |
送り速度·····36m/分 L単位mm |
|||
■硬質太物用特注機
インラインで使用可能。
センサースタンド（オプション）を使用することで成形機と連動し、
たるみ制御により、 安定した定寸カットが可能になりました。
移動式操作パネル。
移動式（マグネット付き）操作パネルで勝手方向を選びません。
- ベルトフィードで測長精度が飛躍的にアップ。
- φ30でもタクト1秒未満が可能。
- 非常停止ボタン標準装備。
- 高速回転丸刃で硬質ワークもシャープに切断。
- 各種形状に合わせた専用ガイド製作可能。
- 各種オプションを用意。
| 送り速度 | 10～900mm/s |
|---|---|
| 設定単位 | 0.1mm |
| 有効切断幅 | φ30（オプション改造：約φ40） |
| 電源 | AC100V,50/60H/z |
| 寸法 | W380×D610×H420 |
| 重量 | 43kg |
