測長切断機 ポータブルカッター【ローラーフィードタイプ】PC-1Z東京アイデアル

価格    ≫価格表ページで価格を確認する

YouTube動画へ動画    ≫製品の動画を見る

お問い合わせフォームへ製品へのお問い合わせ

チューブ・電線・成形材など様々な材料をカット

機能と操作性をアップし、高速かつ正確に測長し切断します。

巻取機など外部周辺機器への一環した製造ライン構築も考慮したハイグレードな機能。

搬送ベース上にローラー装備し、材料の摩擦抵抗を軽減。

測長切断機 ポータブルカッター【ローラーフィードタイプ】

PC-1Z


高い測長精度と直角でシャープな切断を提供します!

  • チューブ、電線、成形材など様々な材料をカット
  • タッチパネルによる簡単設定
  • PC、各種周辺機器との接続が可能（オプション）
  • あらゆる材料のシャープな切断を実現させる豊富なオプション

測長切断機 ポータブルカッター  その他、2タイプ。

■ベルトフィードタイプ

【PC-500S】

ポータブルカッターベルトフィードタイプPC-500S

■回転刃タイプ

【PRC-1】

ポータブルカッター回転刃タイプ
測長切断機ポータブルカッターPC-1Zはチューブ、電線、成形材など様々な材料をカットします。東京アイデアルの黄色い切断機です。
測長切断機ポータブルカッターPC-1Z

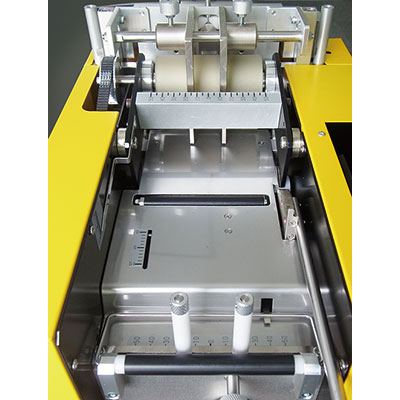

左右ガイドを開く

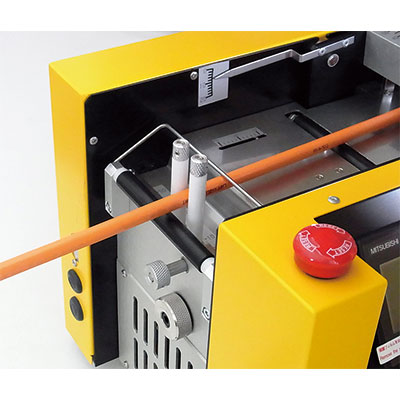

ガイド

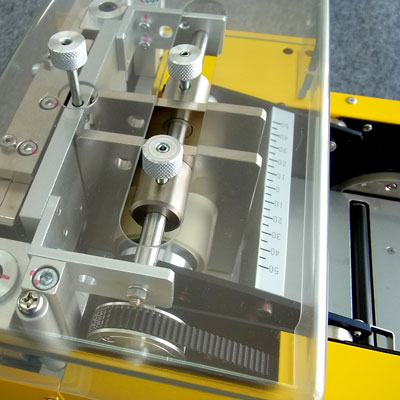

ガイド

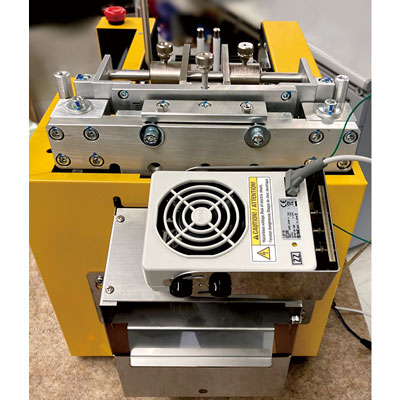

静電除去装置
外出しコントローラー
外出しコントローラー

ポータブルカッターPC-1Z型は操作性・機能性をアップし、チューブ・電線・成形材などの様々な材料を測長し、正確に切断していく装置です。 また、タッチパネルによる入力方法をとり、設定変更が容易にでき、安全性・メンテナンス性にも優れています。 オプションによっては自動化ラインにも対応し、高速かつ正確にワークを切断していく事ができ、外部との通信も可能となります。

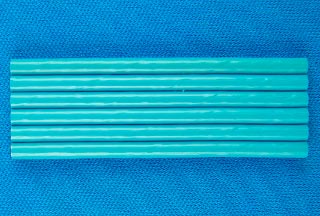

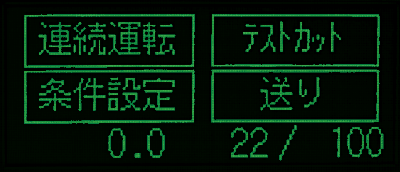

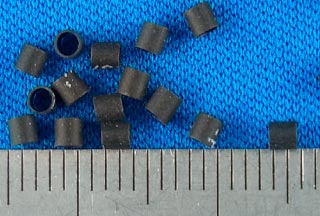

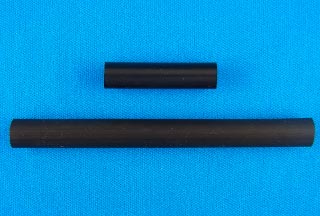

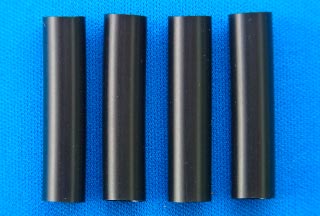

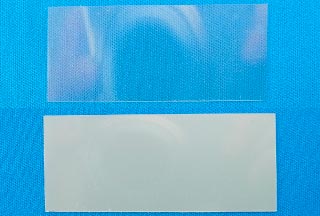

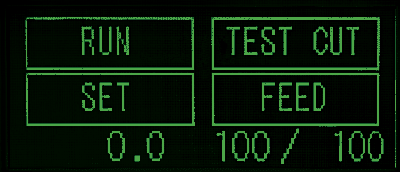

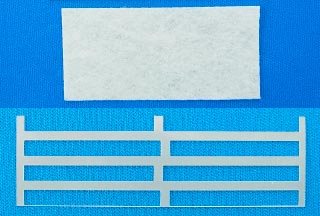

■タッチパネル ■カットサンプル
オプションのチャックを使用すれば電線のセットもワンタッチ。
撚りはどこでカットしても戻りません。

標準本体仕様

  • タッチパネル
  • ウレタンローラー(硬度70°)
  • ローラー圧調整機構
  • ローラー間隔調整機構
  • 入口左右ガイド
  • 材料切れセンサーバー
  • 搬送ベースローラー
  • ローラー部左右ガイド
  • 刃部高さ調整ガイド
  • 非常停止ボタン
  • プラスチック安全カバー
  • 排出カバー/排出スロープ
  • 標準薄刃カッター(市販カッターナイフ)
  • 刃受けブロック

タッチパネル設定項

  • カット長
  • カット数
  • 送り速度
  • 送り加減速
  • 頭出しの有効/無効
  • 材料切れ検知の有効/無効
  • メンテナンス管理等の
    警告ポイントの有効/無効
  • シングル運転/連続運転
  • カットスタートの有効/無効
  • 測長補正（％）
  • 日本語/英語表示切替
  • メモリ50件

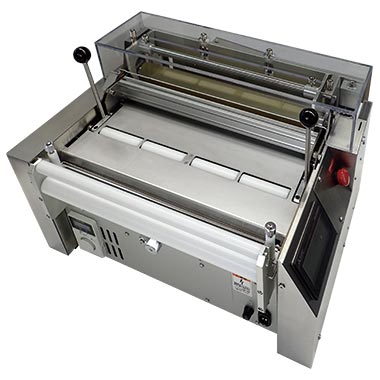

※フットスイッチ始動等、特注仕様にも対応いたします。


  • 各種設定は全面タッチパネルによる簡単操作。
  • 材料に合わせローラー圧力、ローラー間隔をダイヤルで簡単に調整できます。搬送時のローラーによる材料の潰しすぎを防ぎます。
  • 長尺カット時に便利な『頭出し機能』を搭載
    →巻取機への材料セット等、外部周辺機器への一環した製造ライン構築も考慮したハイグレードな機能です。
  • 送りローラーにウレタンローラーを採用。
  • 搬送ベース上にローラーを取り付け、材料の摩擦抵抗を軽減し、より高い測長精度を実現。
  • より安全にご使用いただくために、非常停止ボタンを標準搭載。
  • 静電気トラブルを防ぐために、静電除去装置（イオンブロー）をオプションでご用意しております。
  • 標準刃（薄刃）のほかにオプションでギロチン状の太物用切断刃（シャー刃）を用意してます。

■オプション  様々な材料や条件を想定した豊富なオプションは最少のコストでシャープな切断を実現します。

▽直角カットを実現

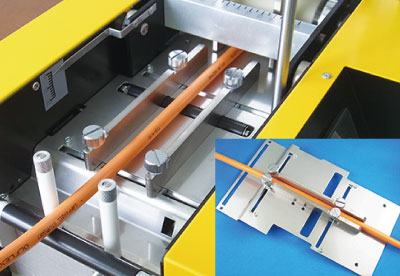

中間左右ガイド

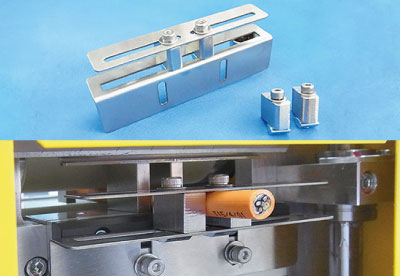

出口左右ガイド

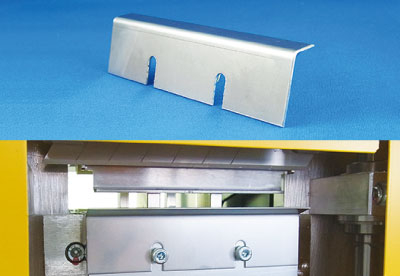

出口ガイド

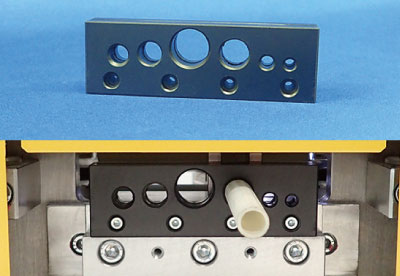

トンネル治具
中間左右ガイド
出口左右ガイド

※シャー刃とは兼用不可。
出口ガイド

※シャー刃とは兼用不可。
トンネル治具

※シャー刃とは兼用不可。
巻癖の強い材料等、様々な材料のシャープな切断に威力を発揮します。 巻癖の強い材料や固い材料をまっすぐ送ります
▽スムーズな送りと排出

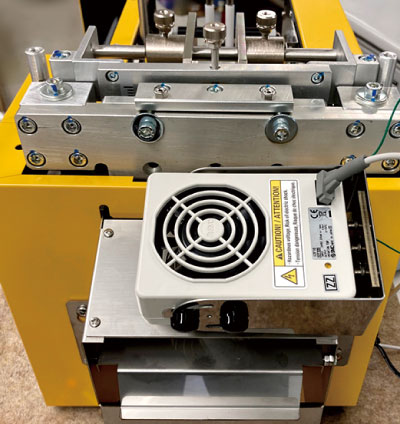

静電気除去システム

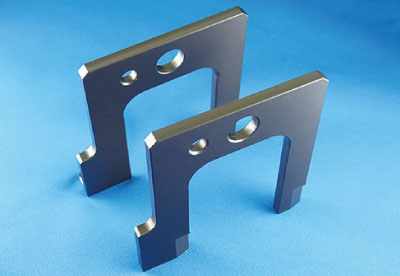

樹脂製左右ガイド
静電気除去システム
静電気除去システム小型エアー供給機
樹脂製左右ガイド
高周波交流コロナ放電式。静電気を取り除く事により、隙間に入り込んでしまう材料をスムーズに送り出します。 また、カット後カット部にまとわりつく材料をスムーズに排出し、2 度切りなどを防ぎます。
※別途エアー供給源が必要です。

小型エアー供給機

静電気除去装置用。小型、軽量で持ち運び設置が簡単です。
AC100V,50/60Hz,60/48W
60ℓ/min
7kg,210×185×171mm		 標準金属左右ガイドでは、摩擦抵抗が大きく送りにくい材料や傷つきやすい材料に有効です。
▽切断・耐久性

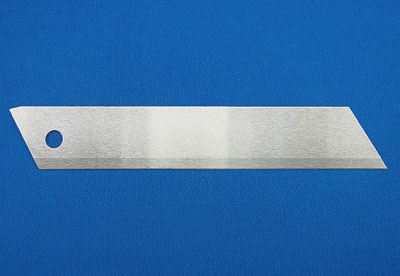

薄刃特注刃(ハイス・超硬等)

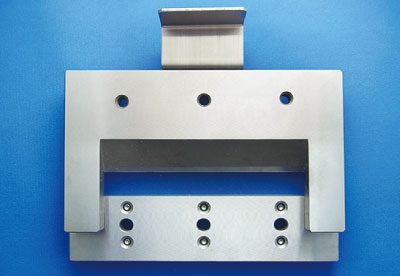

シャー刃/特注専用刃
薄刃特注刃(ハイス・超硬等)
シャー刃/特注専用刃
※写真はシャー刃上下ユニットです。
要求の厳しい切り口・耐久性を実現するために各種特注刃の製作が可能です。 あらゆる材質の切断に、抜群の切れ味と耐久性を発揮します。切断しにくい特殊ケーブル等の切断用に、鋭角・鈍角・様々な角度のシャー刃もご用意できます。 また、R 刃・V 刃等の専用刃を作製することで、通常のカッターではカットの難しい材料のシャープな切断が可能です。
▽操作性

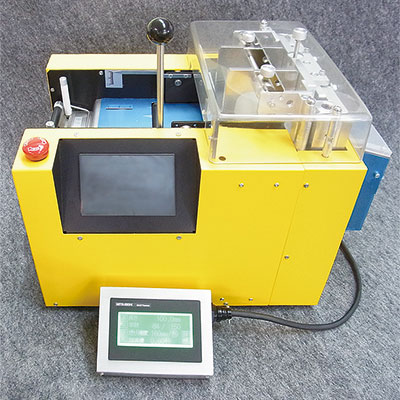

外出しコントローラー
外出しコントローラー
外出しコントローラー
マンマシンインターフェイスの向上。操作パネルを外部へ取り出し、勝手方向を選ばない。
外出しコントローラーで、お好みの方向から操作可能です。
▽各種ローラー

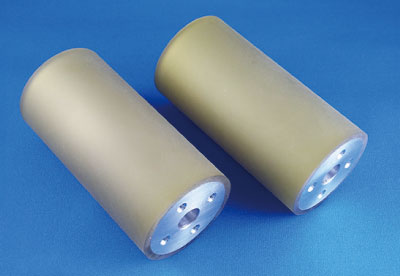

ウレタン硬50°/90°

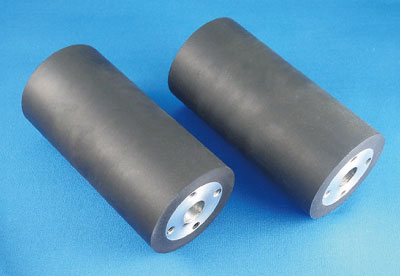

ゴム

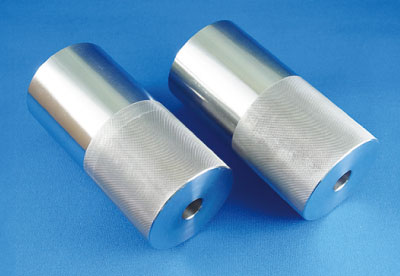

金属
ウレタン硬50°/90°
ゴム
金属
各種ローラーの使用で、材料のより最適な送りを実現します。

■技術仕様

品名 ポータブルカッター 切断最少設定単位 0.1mm
型式 PC-1Z 切断長 0.1mm～99999.9mm
標準カッター 薄刃カッターナイフ(市販カッターナイフ) メモリー 最大50件
切断有効幅 薄刃（標準刃）:100mm
シャー刃:100mm
※ただし材料による
 電源 AC100V 2A 50/60HZ
切断有効高 15mm 寸法 W470×H400×D284
　(排出カバー、ローラー解放レバー含む。
　突起物は含まず)
送り速度 100～800mm/sec 重量 22kg

※仕様は予告なく変更する場合があります。
