測長切断機 ポータブルカッター【ベルトフィードタイプ】PC-500S東京アイデアル

測長切断機 ポータブルカッター【ベルトフィードタイプ】

PC-500S


1分間にMAX500ショット!

  • ベルトフィードで高い測長精度。
  • タッチパネルによる簡単設定。
  • 様々な材料や条件を想定した豊富なオプション

測長切断機 ポータブルカッター  その他、2タイプ。

■ローラーフィードタイプ

【PC-1Z】

測長切断機ポータブルカッターPC-1Z

■回転刃タイプ

【PRC-1】

ポータブルカッター回転刃タイプ

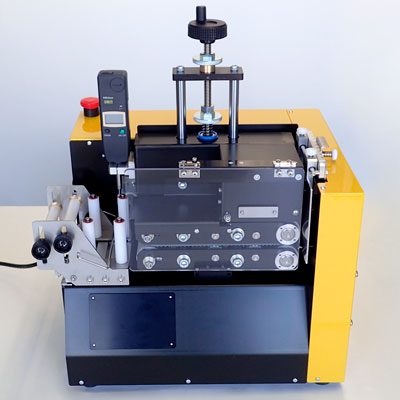

ポータブルカッターベルトフィードタイプPC-500S。ベルトフィードで測長精度が飛躍的にアップ
ポータブルカッターベルトフィードタイプPC-500S。ベルトフィードで測長精度が飛躍的にアップ
外出しコントローラー

■特徴

インラインで使用可能

  •  ベルトフィードで測長精度が飛躍的にアップ
  •  切断速度の向上により1分間にMAX500ショット

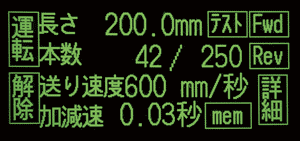

  •  自動運転中に基本操作の変更が可能(長さ、送り速度、本数等)
  •  センサースタンド仕様で押出成型等との連動(オプション)
  •  操作パネルを外部へ取り出し(オプション)

■センサースタンド

センサースタンド PSS-1A

■外出しコントローラー

外出しコントロ-ラー

※写真はローラーフィードタイプ
PC-1Z での例です。


  1. 成型機と連動し、たるみ制御により、ワークにダメージを与えることなく、定寸での切断が可能。

  2. マンマシンインターフェイスの向上
    (操作パネルを外部へ取り出し、勝手方向を選ばない)

■技術仕様

型式 PC-500S
送り速度 10~900mm/sec
設定単位 0.1mm

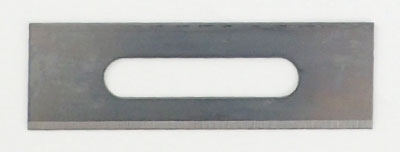

有効切断幅 薄刃(標準刃):50mm

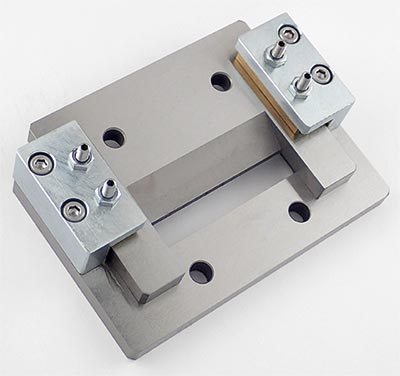

シャー刃:40mm
※ただし材料による
有効切断高さ 20mm(オプション 30mm)
電源 AC100V,50/60Hz
外形寸法 W300×D400×H480mm
重量 約25kg
切断数 L単位mm
L=1 500
L=20 400
L=50 312
L=100 227
L=200 148
L=500 72
加速度条件 送り速度·····42m/分
加減速·····0.01

※仕様は予告なく変更する場合があります。
