万能アプリケーター

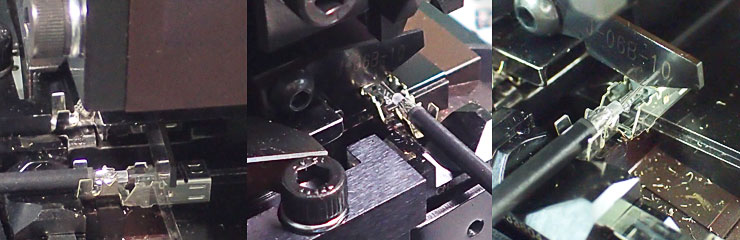

万能アプリケーター使用風景 万能アプリケーターサンプル
万能アプリケーター 日本オートマチックマシン製(JAM)JAM

万能アプリケーター JAM製

【サイドフィード端子用】AS40(2ton用)

【エンドフィード端子用】AE30(2ton用)


全自動機・半自動機各種端子用アプリケーター。

  • フィードカム等の交換で自動機、手動機仕様に変更可能。
  • ご使用電線・端子に応じて2t用・4t用をご用意。
  • AS42(サイドフィード端子用)先出し長さが短い狭ピッチ用端子に最適なアプリケーターです(適用電線サイズ:#30~#22)。
  • 太物用3.5sq(#12相当)以上のサイドフィード端子用AS80。太物用3.5sq(#12相当)以上のエンドフィード端子用AE70。
    上記アプリケーターご使用時圧着機本体LPC-420S(4t仕様)

■【サイドフィード端子用】AS40(2ton用)

【サイドフィード端子用】AS40(2ton用)2sq(#14相当)まで対応。

2sq(#14相当)まで対応。

品名 サイドフィード端子用
型式 AS40

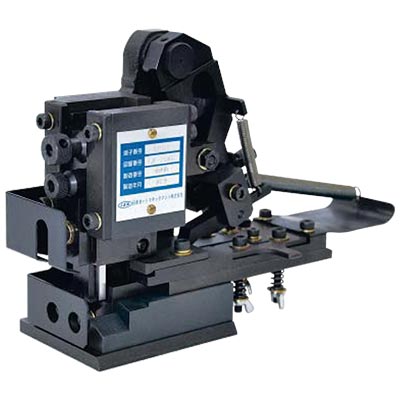

■【エンドフィード端子用】AE30(2ton用)

【エンドフィード端子用】AE30(2ton用)2sq(#14相当)まで対応。

2sq(#14相当)まで対応。

品名 エンドフィード端子用
型式 AE30


万能アプリケーター ユニオンマシナリ製ユニオンマシナリ

万能アプリケーター ユニオン製

【サイドフィード端子用/JAM仕様】RA12型

【エンドフィード端子用/JAM仕様】AA13型


全自動機・半自動機各種端子用アプリケーター。

  • フィードカム等の交換で自動機・手動機仕様に変更可能。

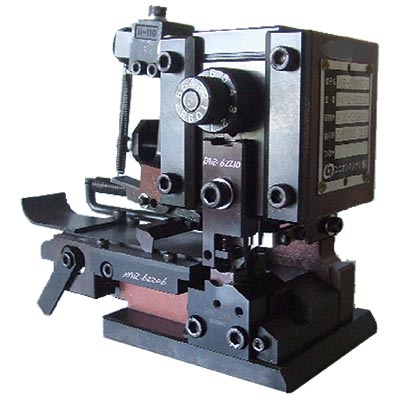

■【サイドフィード端子用/JAM仕様】RA12型

アプリケーター サイド端子用
品名 サイドフィード端子用/JAM仕様
型式 RA12

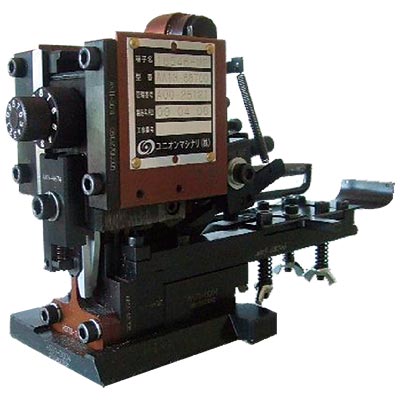

■【エンドフィード端子用/JAM仕様】AA13型

アプリケーター エンド端子用
品名 エンドフィード端子用/JAM仕様
型式 AA13

■RA-04(サイドフィード用アプリケーター)、AA-05(エンドフィード用アプリケーター)

RA-04

JSTヘッド仕様アプリケーター(AP-K2N に搭載可能)。

  • RA-04(サイドフィード用アプリケーター)
  • AA-05(エンドフィード用アプリケーター)

万能アプリケーター 日本連続端子製(JCT)日本連続端子

万能アプリケーター 日本連続端子製(JCT)

【サイドフィード端子用】AT-02

【サイドフィード端子用/JAM仕様】ORJ-S1

【エンドフィード端子用/JAM仕様】OR-387

横連鎖用と縦連鎖用のアプリケーター。

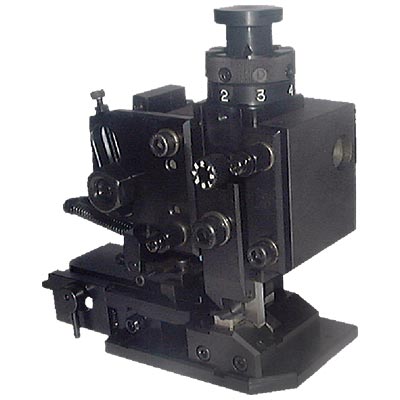

■【サイドフィード端子用】AT-02

横連鎖用アプリケーター AT-02

民生用小型の各種端子用アプリケーター
(刃型交換・端子送り調整が容易)

品名 サイドフィード端子用
型式 AT-02
ラムストローク 25~30mm
シャットハイト 138mm
ワイヤークリン プハイト調整 16段階
インスレーション クリンプハイト 調整 8段階
重量 約4kg

※M12・M-211Jに搭載時(100B/シャンクホルダー)J-1(ラムボルト)・
J-2・J-3(締付金具)が必要です。

※各刃型(4枚)に端子型番が刻印されています。

※2sq(#14相当)まで対応可能。

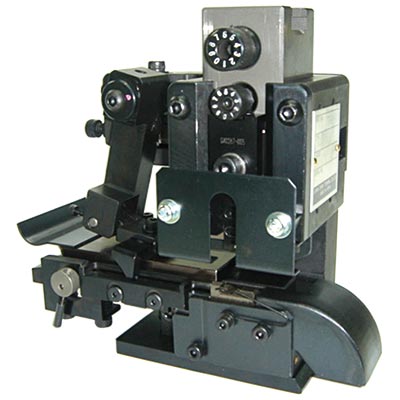

■【サイドフィード端子用/JAM仕様】ORJ-S1

【サイドフィード端子用/JAM仕様】ORJ-S1

JAM 製自動機に搭載可能(ワンタッチ)
フィードカム等の交換で自動機・手動機仕様に変更可能。

品名 サイドフィード端子用
型式 ORJ-S1
ラムストローク 30mm
圧着 シャットハイト 119mm
ワイヤークリン プハイト調整 10段階 (0.025mm)
インスレーション クリンプハイト 調整 10段階 (0.1mm)
重量 約4.5kg

※M12・M-211Jに搭載時(100B/シャンクホルダー)OR-1(ラムボルト)・
ORL-002・ORL-003(締付金具)が必要です。

※上記サイドフィード端子用アプリケーター(AT-02、ORJ-S1)は
ストリッパークリンパーSC-131
にも専用ラムボルト・ベースを取付ける事で搭載可能です。

※2sq(#14相当)まで対応可能。

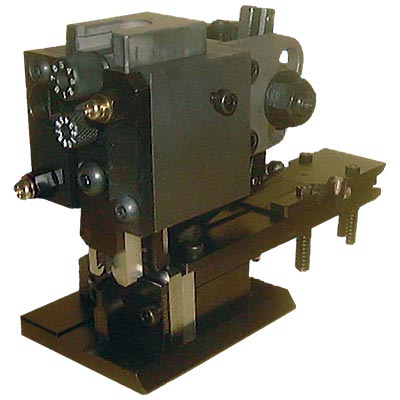

■【エンドフィード端子用/JAM仕様】OR-387

縦連鎖用アプリケーター OR-387

JAM 製自動機に搭載可能(ワンタッチ)
フィードカム等の交換で自動機・手動機仕様に変更可能。

品名 エンドフィード端子用
型式 OR-387
ラムストローク 25~30mm
シャットハイト 119mm
ワイヤークリン プハイト調整 8段階
インスレーション クリンプハイト 調整 8段階
重量 約4.5kg

※M12・M-211Jに搭載時(100B/シャンクホルダー)OR-1(ラムボルト)、
SH-2、SH-3(締付金具)が必要です。


端子メーカー純正アプリケーター

AMP、モレックス、航空電子、日本圧着端子製造、ヒロセ、ニチフ、矢崎部品、住友電装、本多通信興業、等の
各社純正アプリケーター。
※詳細についてはお問い合わせください
