搬送装置 HRC300東京アイデアル
搬送装置
HRC300

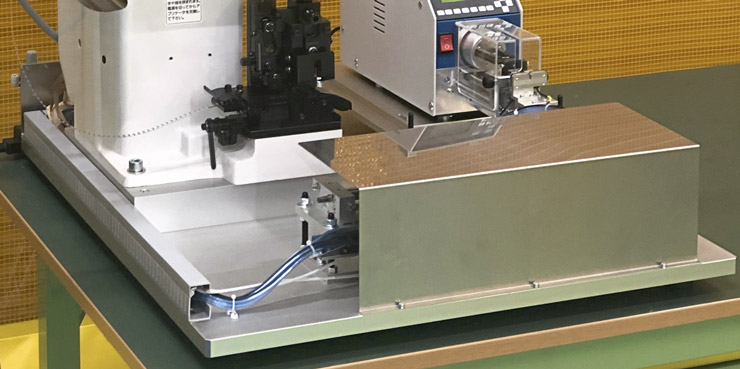

既存の設備を使用可能な搬送装置。
同軸ケーブル端末加工機やワイヤーストリップマシンと圧着 機を連動させ、大幅な作業効率アップを実現するとともに品 質を安定させることのできる搬送装置です。最大の特徴とし て、既存の設備（ワイヤーストリップマシン、圧着機）を使用可 能な搬送装置である為、安全で確実な加工が低予算で構築で きることです。
現在ご使用中の機器や、実績のある機器を新規導入し、連動させストリップ・クリンプシステムとして構築させる搬送・ハンドリングロボットです。
|
|
|

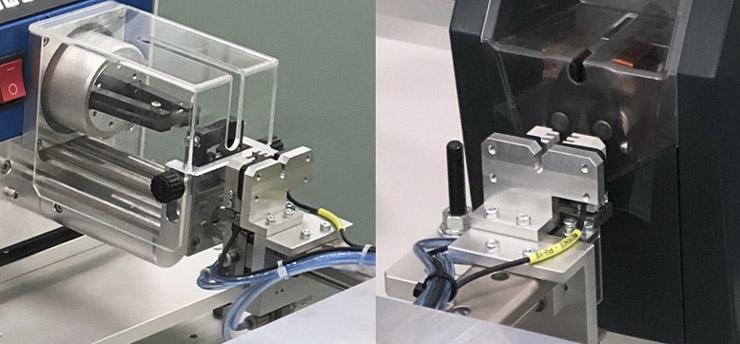

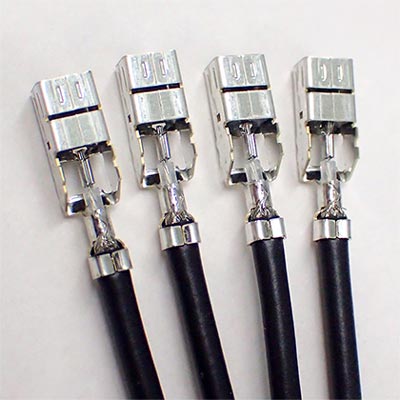

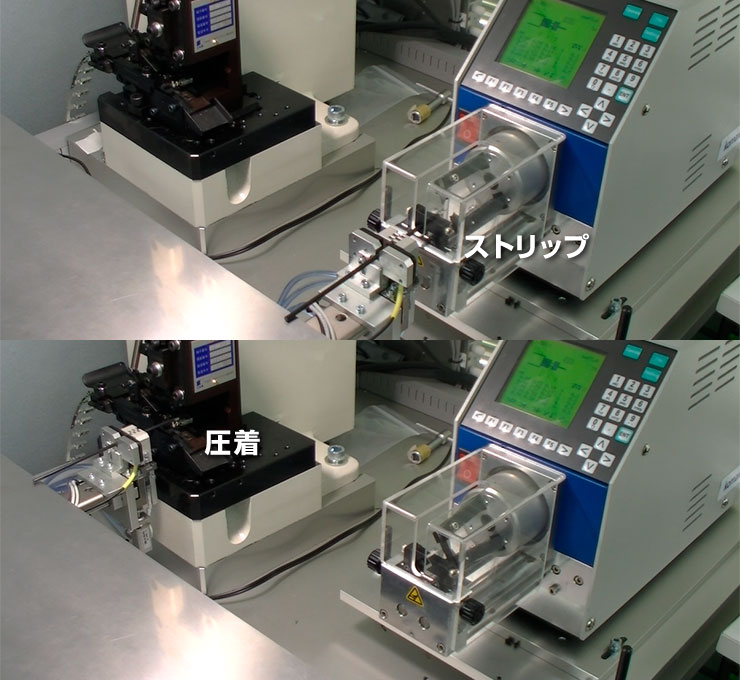

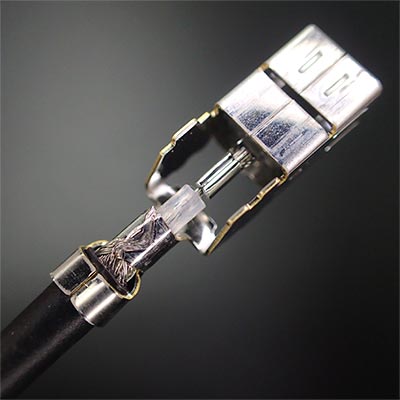

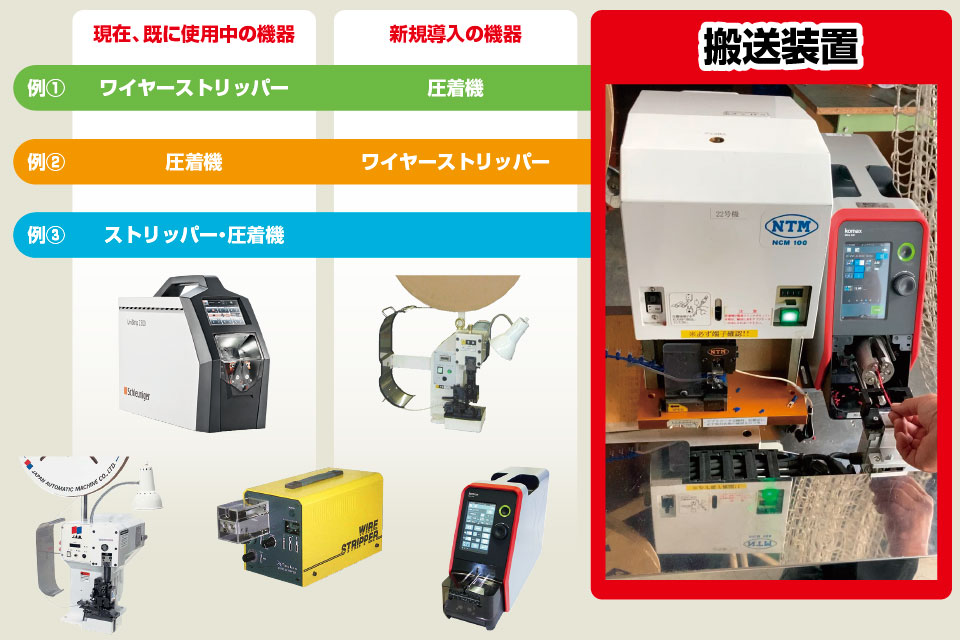

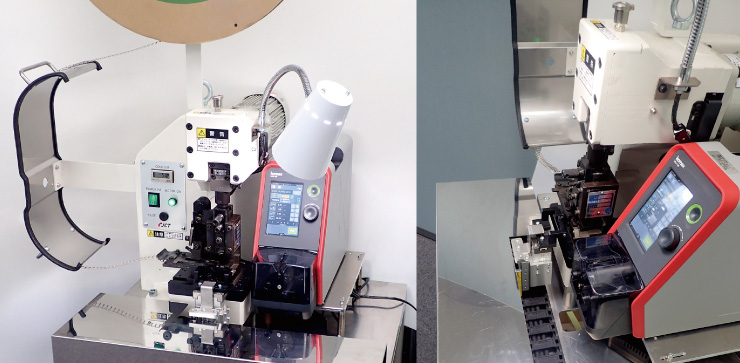

■システム参考例

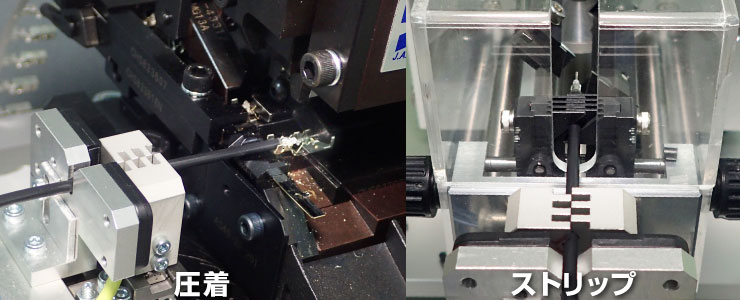

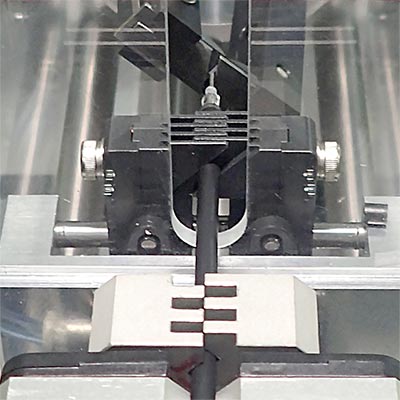

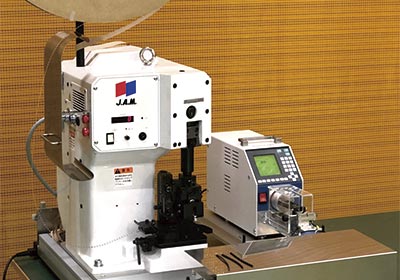

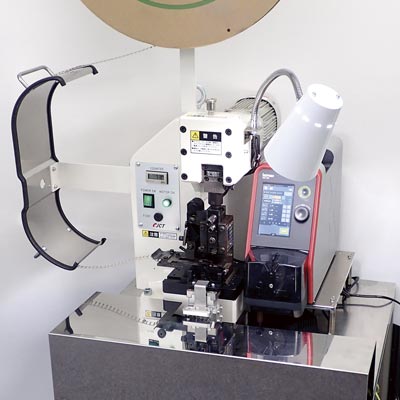

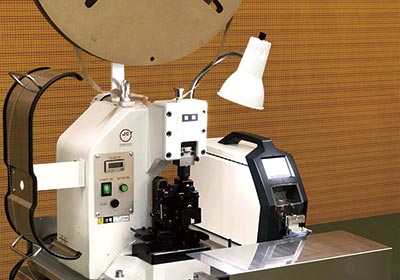

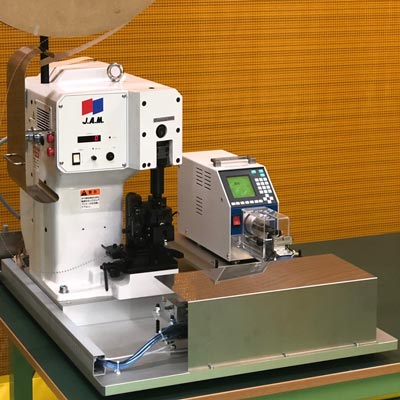

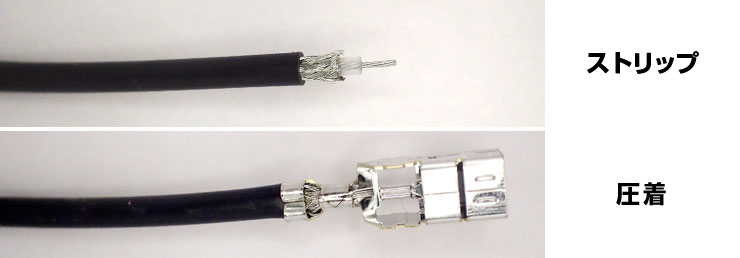

実績あるメーカーのワイヤーストリップマシンと圧着機を使用し、品質の低下もなく安全な加工ができ、低予算で構築可能なストリップ＆クリンプシステム例です。
この設備を活用することにより、作業者を選ぶことなく圧着作業が容易になり、品質の安定、工数の削減、人員の削減に有効です。

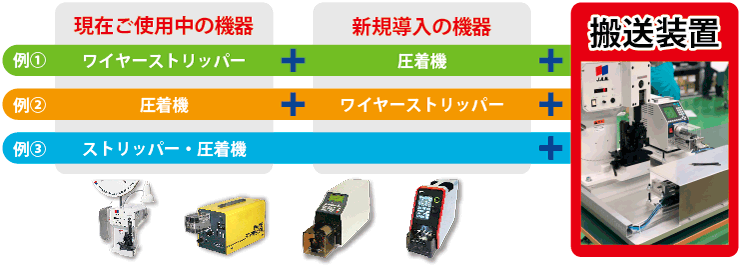

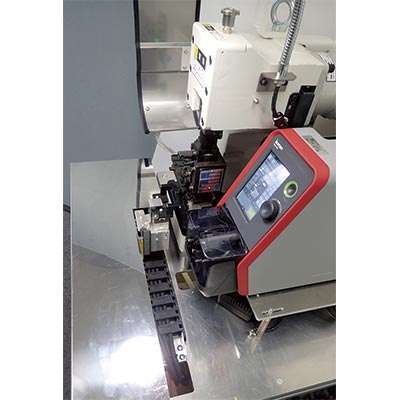

■システム組み合わせ例

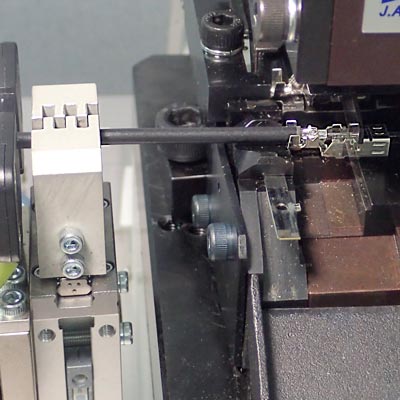

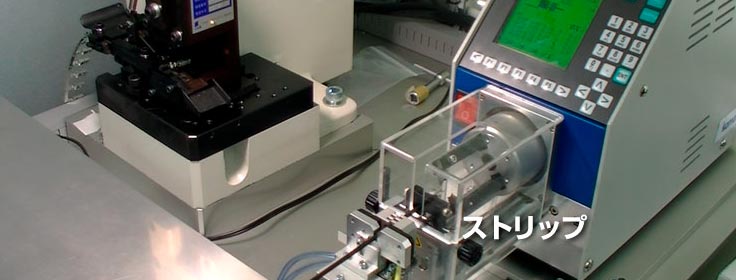

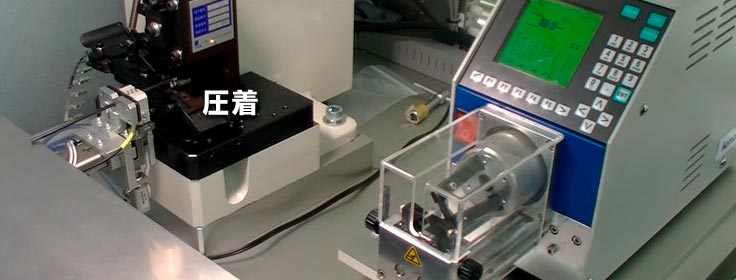

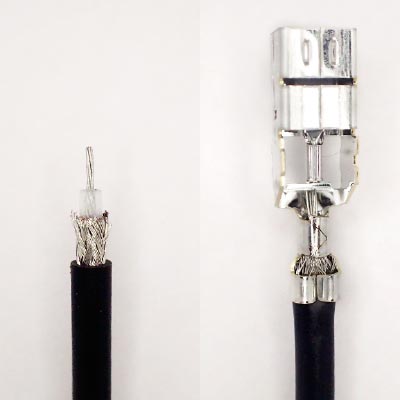

『搬送装置』との組み合わせ参考例。
現在ご使用中の機器や、実績のある機器を新規導入し、連動させストリップ・クリンプシステムとして構築させる搬送・ハンドリングロボットです。

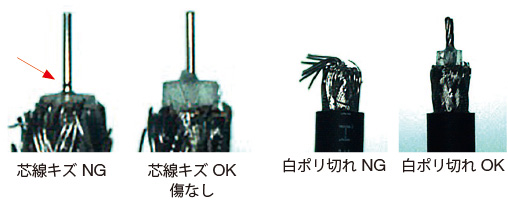

■カシメ外観検査
【検査内容】
- 被覆カシメ位置
- 被覆カシメ状態
- ワイヤーはみ出し
- 端子曲り
- 金属部カシメ位置
- ターミナル曲り
カシメ（端子結合）状態を検査する

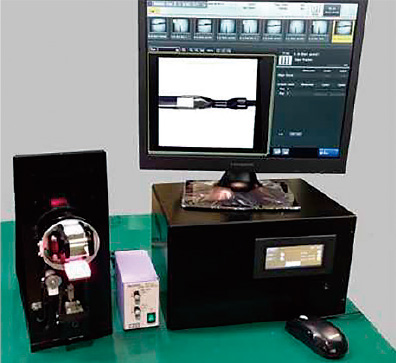

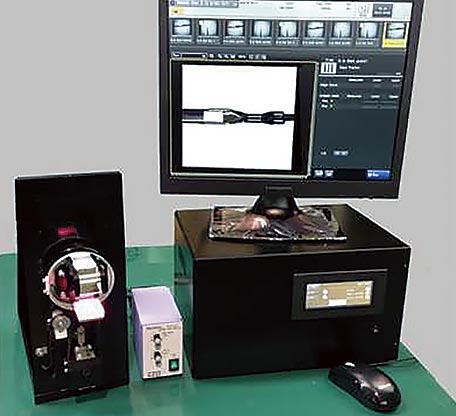

外観検査ユニット
ワークを360度の位置から検査します。
取り付け装置から供給されるカシメ前の被覆有無、カシメ後のカシメ位置、ワイヤーはみ出し等をプリズムを360度回転させて検査します。
| 型式 | HRC300 |
|---|---|
| 圧着機 | JCT・JAM・ユニオン・ニチフ（被覆付）他 |
| ストリッパー | Komax・schleuniger・zouken・同軸加工機含 |
| 搬送機移動 | X軸 295mm Z軸 30mm Y軸 30mm |
| 搬送機速度 | 可変式 （ストリップ+圧着） |
| 搬送機クランプ | 5.5φ Max |
| 搬送機サイズ | W600mm×H700～800mm（調整可能）×D700mm |
| 電源電圧 | 100V 50/60hz |
| エアー | 3～5kg |
| 重量 | 搬送機本体30kg + ストリッパー + 圧着機 |
| オプション | CFM（クリンプフォースモニター） ・カメラ ・カラーチェッカー |
＊仕様・特注に関しては対応していますので相談ください
