ストリッパークリンパー SC-13日本連続端子

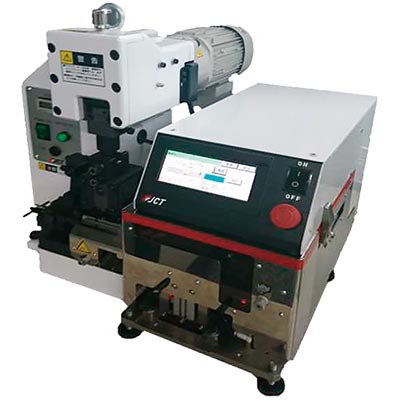

ストリッパークリンパー SC-13

ストリッパークリンパー

SC-13


お手持ちの汎用圧着機がストリッパークリンパーに!

  • M-211J圧着機とアプリケータがそのままご使用できます。
  • わずらわしい品番替えをワンプッシュで。オプションのバーコードリーダーで読み出し可能。
  • より品質を追求。1/100の微調整と電線に合わせた皮ムキ動作が選べます。

※ユニットのみの販売もしております。

※一部の特殊なアプリケーターは、搭載できませんので、弊社営業までご相談ください。

注意:改善の為、断りなく仕様変更する場合があります。

対応圧着機の型式 M-211J/M-212J
対応アプリケーター
(フィードタイプ)
サイドフィード型純正アプリケーター
ORJ-S1/JAM製/AT-02

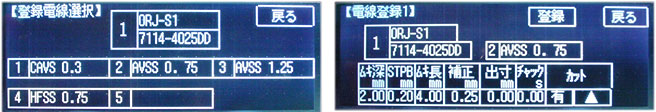

■品番登録画面

登録されているデータをバーコードで呼び出し。

品番登録画面

■本体ユニット

型式 SC-13

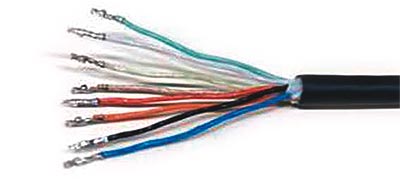

本体ユニット 適応電線 一般ビニール電線/細線多芯ケーブル
電線サイズ AWG16(1.25sq)~30(0.05sq)
ストリップ長 1.5~6.0mm
先端トリミング 任意で調整
電線首下寸法 標準仕様 約30mm
動作方法 タッチスイッチ/フットスイッチ
使用空圧 0.5Mpa(5Kg/cm²)
エアー消費量 74.3L/min
重量 25kg
電装BOX 電源 AC100V/AC200V
重量 上記ユニットに含まれる
切替スイッチ Strip/Auto/Pless mode

■オプション

  • バーコードリーダー
  • 特殊電線用カッター刃
  • アプリケーターアタッチメント
  • 特殊アプリケーターアタッチメント
