自動測長切断ストリップ機 ZKS-100
電線のカットとストリップを同時に行います。
販売終了
品名：自動測長切断ストリップ機
型式：ZKS-100
メーカー名：zouken
製品説明
- 可動式後端ガイドパイプ採用により後端ストリップミスが大幅に減少しました。

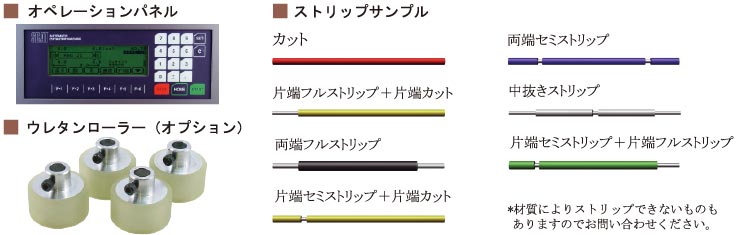

- 液晶ディスプレイによる簡単設定。
- 適用電線サイズはAWG32～12の加工が可能。
- カット、ストリップ、セミストリップなど多彩な加工が可能。
- エコ電線の加工が可能。
- 極細、薄被服線にはオプションのウレタンローラーを用意しています。
標準付属品
- Rガイドパイプ 3本（φ2.0mm、φ4.0mm、φ7.0mm）
- Lガイドパイプ 2本（φ3.0mm、φ7.0mm）
オプション・保守部品
| 品名 | 型式 |
|---|---|
| ストリップ刃（2枚1セット） | B100S |
| 切断刃（2枚1セット） | B100C |
| チタンコーティングストリップ刃 | B100SC |
| チタンコーティング切断刃 | B100CC |
| ローラー 鉄（2個1セット） | R100F |
| ローラー ウレタン（2個1セット） | R100U |
| Rガイドパイプ φ2.0mm | RG20 |
| Rガイドパイプ φ4.0mm | RG40 |
| Rガイドパイプ φ7.0mm | RG70 |
| クセ取り器 | KT-100 |
仕様
| 品名 | ZKS-100 |
|---|---|
| 適用電線サイズ | AWG32～12（φ0.2～2.0mm） |
| 最大切断外径 | φ6mm |
| 最小切り込み設定単位 | 0.01mm |
| 切断長さ | 0.1～99999.9mm |
| ストリップ長 | 両端0.1～30mm |
| 切断公差 | ±（0.1+0.002×L）以内 |
| 加工量 （本/分） フルストリップ加工 全長L 先端、後端3mm |
AWG28の場合 L50=49 L300=41 L1000=29 L5000=11 |
| ブレード材質 | ハイス鋼 |
| ブレード構成 | 4枚 |
| 設定加工数 | 1～999999本 |
| 速度 | ローラー30～1200mm/s カッター 3～120mm/s |
| メモリ数 | 50 |
| 電源 | AC100V 50/60Hz 3A |
| 外形寸法 | W430×D361×H298mm |
| 重量 | 27kg |
