工具取付タイプ圧着機 圧着補助 TM-1/TM-1L/TM-5/TM-5H/T-5/T-5S/T-5L
お手持ちの工具を使用し圧着作業を省略化できます。工具の開き方でモデルが変わります。
品名：工具取付タイプ圧着機 圧着補助
型式：TM-1/TM-1L/TM-5/TM-5H/T-5/T-5S/T-5L
メーカー名：竹内製作所
圧着
バラ
電動式
手動圧着工具を電動圧着機に早変わりさせます。
エアー式
動力源にエアーを使用しスピードとパワーを安価に実現したモデルです。
仕様
| 型式 | 動力 | サイズ W×D×H (mm) |
重量 (Kg) |
圧着 工具形式 |
仮止め 機能 |
|
|---|---|---|---|---|---|---|
| TM-1 | 電動 | AC100V | 450×230×270 | 15 | 両開き | ○ |
| TM-1L | 540×230×300 | 20 | ○ | |||
| TM-5 | 166×215×290 | 6.6 | 片開き | - | ||
| TM-5H | 220×343×404 | 12 | ○ | |||
| T-5 | エアー | 4～7Kg/cm2 AC100V |
260×281×510 | 4.2 | 片開き | - |
| T-5S | 4.5 | ○ | ||||
| T-5L | 280×300×710 | 仕様による | 片開き | - | ||
※工具により使用できない場合がありますので、事前のご確認をお願いします
圧着端子 適用範囲
| 圧着 端子 |
AWG | 30 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| sq(JIS) | 0.05 | 0.2 | 0.3 | 0.5 | 0.75 | 1.25 | 2 | 3.5 | 5.5 | 8 | |
| 圧着機 | TM-1/TM-1L | ||||||||||
| TM-5 | - | - | - | - | |||||||
| TM-5H | |||||||||||
| T-5/T-5S | - | - | - | - | |||||||
| T-5L |
※表は推奨値であり、圧着端子形状・材質により適用範囲が変わります。
※特殊な工具に合わせて改造ができます。
※適用範囲は工具により範囲が変わります（上記表は目安です）。
※特殊な工具に合わせて改造ができます。
※適用範囲は工具により範囲が変わります（上記表は目安です）。

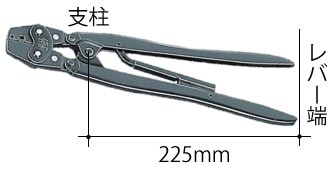

TM-1/TM-1L適用範囲
支柱からレバー端までの長さで、TM-1/TM-1Lを選択します。
- TM-1
- ～225mm
- TM-1L
- 225～240mm
電動式
手動圧着工具を電動圧着機に早変わりさせます。
圧着位置は工具を使わずに調整可能。
フォトセンサーの位置をノブで移動するだけでOK！簡単調整！
- 手持ちの手動圧着工具を簡単に取り付けて電動圧着機として使用することができます。
- 手持ちハンドル付でどこでも簡単に設置できます。
- どこでも簡単に設置できる省スペース型の電動圧着機です。
- フットスイッチ駆動式なので両手で作業できます。
- 横置きでも縦置きでも作業できます。
- TM-1、TM-1L、TM-5Hは、仮止め・加締めの2段動作ができます。

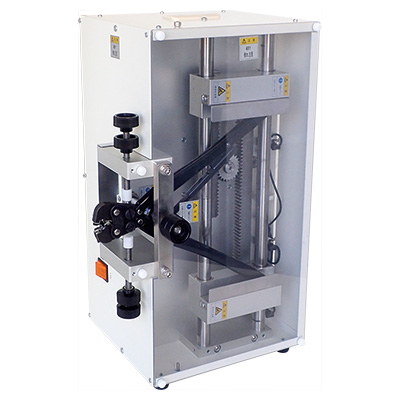

TM-1/TM-1L 両開専用機
縦置き時

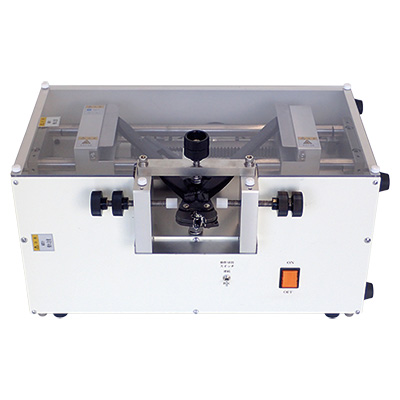

横置き時

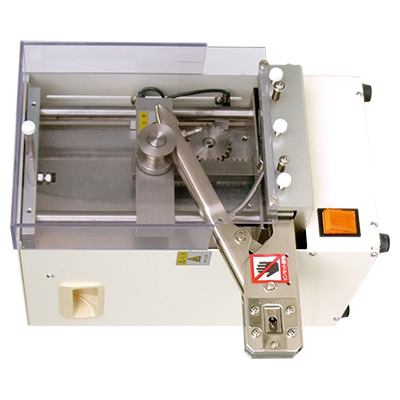

TM-5/TM-5H 片開専用機
縦置き時
横置き時
エアー式
動力源にエアーを使用しスピードとパワーを安価に実現したモデルです。
- フットスイッチによりらくらく操作できます。
- ヘッドの向きを0～90°に変えることができるので、作業し易い角度で使用することができます。
- 圧着圧力は圧力調整ノブで調整します。
- T-5Sは、仮止め・加締めの2段動作ができます。

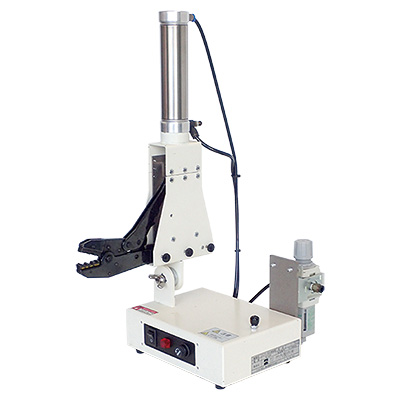

エアー式 T-5/T-5S
縦置き時
横置き時

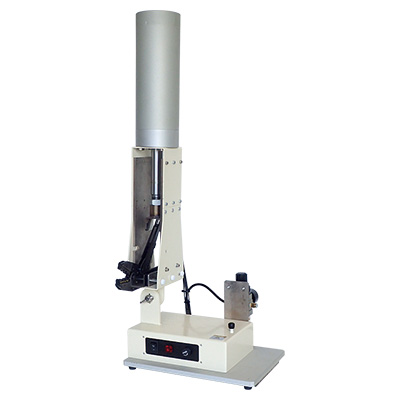

エアー式 ハイパワー使用 T-5L
縦置き時
