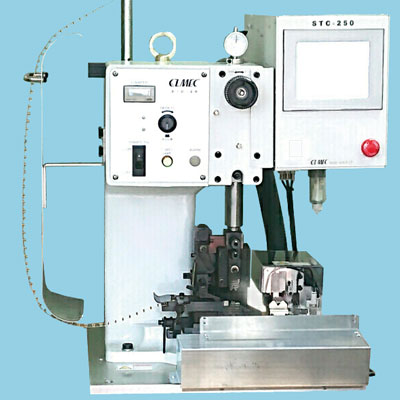

セミオートストクリ STC-250
STC-250は在庫限りで販売終了、後継機STC-250C。
「STC-250」に搭載の白黒ディスプレイが生産終了となります。後継機種「STC-250C」は、カラー液晶の採用に加え、将来的なカメラ検査機能への対応および操作性の向上を図ったモデルです。STC-250（白黒仕様）がメーカー在庫終了後より順次STC-250C（カラー仕様）へ切替となります。
※STC-250は販売終了後も保守サービスおよび補修部品の供給は継続となります。
従来のSTC-250がSTC-250Cへ。視認性と確認性を高め、作業者の負担を軽減します。
- 新規搭載カラー液晶仕様で視野性能の向上。
- カメラ検査がオプション対応可能!品質管理サポート。
- 簡単加工条件登録で段取短縮と作業者負担を軽減。
- 100通り条件が名前をつけて登録可能。
- 電線と端子の圧着位置切込み深さストリップ長。
- ハーフストリップ長プルバック量先端カット長。
『好評の機能は変わらず』
- 1台3役。
「ストリップと圧着」→作業効率アップ
「ストリップのみ」→ストリップ機として
「圧着のみ」→単独圧着機として - インバータ駆動式の圧着機EIC-25を搭載による、省エネ、低騒音、ダイヤルゲージによるハイト調整。
- 電線の先出し長さが短い。
- アプリケータの交換が簡単。ワンタッチベースを使用、各種コンバーションキットをご用意。
- 圧着沈みの採用→安定した圧着。
- 多彩な加工が可能。シール挿入圧着、セミストリップ、オフセットプル、先端カット等。
製品説明
- 加工条件の設定が簡単。サーボ化と液晶パネルにより電線と端子の圧着位置・切り込み深さ・ストリップ長・ハーフストリップ長・プルバック量・先端カット長がワンタッチで設定できます。
- ３つの機能。ストリップと圧着、ストリップのみ、圧着のみが簡単に選択。
- 加工条件は１００チャンネル登録可能。加工条件が設定されたチャンネルは登録され、次の加工時に段取り時間が短縮できます。
- 電線の先出し長さが短い。キャブタイヤケーブル等の先出し長さが短い加工ができます。
- 圧着沈みの採用。圧着時に電線が沈みますので電線の曲がりが少なくなります。
- アプリケータの交換が簡単。ワンタッチベースを使用していますのでアプリケータの交換が簡単にできます。J.A.M標準のサイドフェード／エンドフィードアプリケータが使用できます(AS40、AS42、AE30。他社用コンバージョンＫＩＴ（オプション）を付けることにより他社純正アプリケーターも取付きます。
- エルメック製圧着機EIC-25を搭載でハイト調整が容易、低騒音低振動・省エネ・軽量。
- ストリップの機能 （セミストリップ、先端カット、オフセットプル（Ｄグリップ）が簡単に設定できます。
- 防水シール圧着機能搭載。ブレードでシールを位置決めしストリップ後圧着します。
- ストリップミス検出（オプション）機能搭載。芯線切れ、ストリップ圧着不良を検出します。
仕様
| 型式 | STC-250 |
|---|---|
| 圧着能力 | 19,600N（2ton相当）EIC-25 |
| ストローク長さ | 30mm |
| 電線サイズ | 0.01～2.08mm²（AWG#36～#14） ※#30以上は専用ブレード使用 |
| ストリップ長さ | 1.0～8.0mm |
| 先端カット長 | 0～5.0mm |
| 先出し長さ | 24.0mm（アプリケータAS40、ストリップ長さ2mmの場合） 16.5mm（アプリケータAS42、ストリップ長さ1mmの場合） |
| 加工タクト | 1.3秒/本 （作業内容により変わります） |
| 電源 | AC100V（50/60HZ） 単相 |
| 圧縮空気 | 0.5MPa約6NL/回（ストリップ屑集塵装置） ※清浄乾燥空気を使用して下さい |
| 機械寸法 質量 | 500W×550D×600H（mm） 約115kg |
| 標準付属品 | リールスタンド、 フートスイッチ、 電源コード、 ワンタッチベース、 アダプタ |
| オプション | 照明ライト、 他社アプリケーター用コンバージョンKIT、 防水シール圧着 |
※電線の種類・サイズ、アプリケータの状態により先出し長さは変わります。
※電線サイズにより、ブレードの組み合わせを変える必要があります。
＊第3種設置工事を行ってください。
