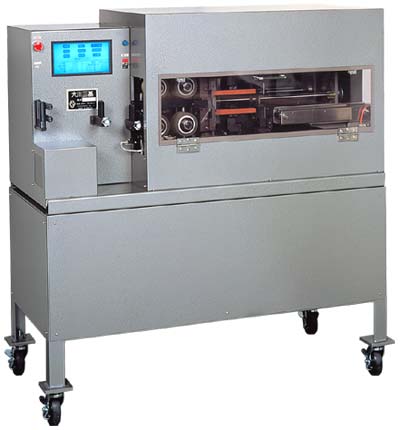

全自動測長切断剥離機 SA-366B
こちらの製品は販売終了いたしました。
詳細は販売終了品リストのページへ。
代替商品は「全自動測長切断ストリップ機「オートワイヤースキンマシン」SA-367
」となります。くわしくはお問い合わせください。
パワフルな全自動測長切断剥離機。
販売終了
品名：全自動測長切断剥離機
型式：SA-366B
メーカー名：大川三基
製品説明
- φ20mm迄の電線を特殊形状のVS刃により様々な電線の剥離調整が可能です。
- 剥離径剥離長など全ての設定が操作パネル上で行えます(タッチパネル)。
- 他にない剥離バンド機構によって剥離時の負担を送りローラーに与えません。
- 被覆と芯線の密着性のない電線でも測長と剥離精度が確保されます。

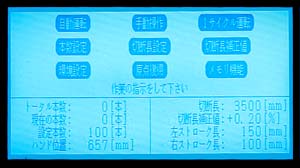

- 全ての操作設定はタッチパネルで行います
- 特殊ＶＳ刃
仕様
| 型式 | SA-366B |
|---|---|
| 電源 | 三相200V,10A サーボモーター:200W1台,400W1台 インダクションモーター:200W1台,25W1台 レバーシブルモーター:25W1台 |
| 外形寸法 | W1210×D560×H1300mm(電線通過高さ:床上1000mm) |
| 重量 | 340kg |
| ライン勝手 | 右勝手(電線は左から右に送られます) |
| 操作方法 | 液晶パネル上でのタッチパネル方式 |
| 切断長 | 100～499.999m(≒500m) |
| 送り速度 | 0.01～2.36m/秒 ※スローアップスローダウン等の加減速度時間の調節ができます |
| 適用電線 |
|
| 剥離寸法 | 0.1mm単位で設定 頭部端末:0=4999.9mm(≒5m) 後部端末:0～199.9mm(≒200mm) |
| ストローク | 頭部端末:0～99.9mm 後部端末:0～219.9mm |
| 能力 | 最高送り速度2.0m/秒加減速度0.6秒の場合 切断長1000mm→7.3秒/サイクル(496本/時) 切断長2000mm→7.9秒/サイクル(455本/時) 切断長3000mm→8.3秒/サイクル(433本/時) 切断長5000mm→9.2秒/サイクル(391本/時) 切断長10000mm→11.5秒/サイクル(313本/時) 切断長20000mm→16.1秒/サイクル(223本/時) |
| ガイド | 電線の外径に合わせて脱着致します。 標準ではガイド径15mm,10mm,5mmの3種類が付属しています。 フラットケーブルや平行線Fケーブル等の剥離を行う場合にはガイドを専用型にします。 |
| 測長精度 | ±0.2%(当社標準のサプライ装置を使用した場合) |
| 通信 | RS232Cインターフェイスがありますので取扱説明書の通信コマンド一覧を 利用して自由に通信によるデータの送受信ができます。 |
