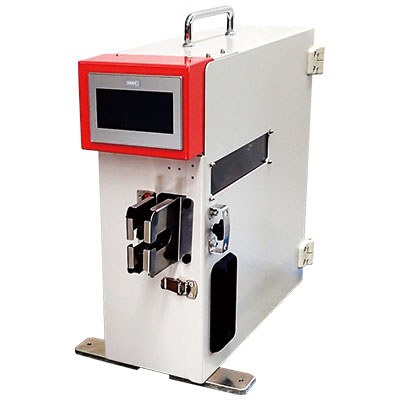

卓上型サーボ圧着機
PSA-TP01

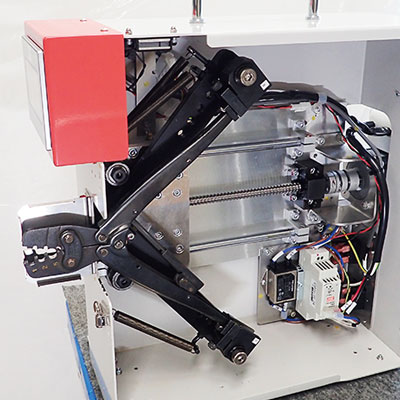

丸型圧着端子やY型圧着端子といった両開きタイプの圧着工具をそのまま機械に装着して圧着の半自動化ができます。
- 圧着位置検出時の押当てトルク調整 可（ペンチ交換時のみ）
- POS.1（全開）またはPOS.2a（半開） スタート位置選択
- 圧着時間/圧着速度/圧着トルク/圧着位置追込み 調整
- 端子保持位置 及び 圧着位置 補正
- ツール別カウント履歴（3種）
- ローラーオフセット位置調整

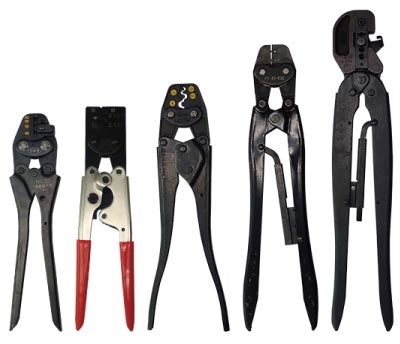

■対応ハンドツール
| JST | YHTシリーズ/YNTシリーズ YDTシリーズ |
| ニチフ | NHシリーズ |
| LOBSTER | AKシリーズ |
| MARVEL | MHシリーズ |
| HOZAN（宝山） | Pシリーズ |
| MOLEX | 57026-5000等 |
| AMP/TE（tyco） | 47387等 |
| その他 | 汎用圧着工具（両開きタイプ） |
■仕様
| 型式 | PSA-TP01 |
|---|---|
| 電源 | AC100V～220V（±10％）/200VA ヒューズ250V～5A（φ5×20mm） |
| 定格出力 | 最大100W |
| 寸法 | 本体：約W245.5×D480×H428.5 ※ゴム足・取っ手を含まず |
| 重量 | 本体のみ13kg ※圧着工具含まず |
| 使用環境温度/湿度 | 10～40℃/85％以下 但し結露なきこと |
| 最大加工速度 | 最大ストローク約135mm 約2.1秒 |
| 適応圧着電線 | 4sqまで※メーカー推奨の圧着端子使用時 |
付属品…汎用固定部 /汎用安全カバー/フットスイッチ／電源コード（3M）/取扱説明書（日本語のみ）
※：海外での使用時は環境に合った電源コードまたはアタッチメントをご用意ください。
※：使用環境に合わせて電源コードのアタッチメントをご用意ください。
※：圧着工具の適合判定は事前にお問い合わせください。
※：圧着工具の適用端子でも材質、仕様によって正しく圧着できない場合がございます。
