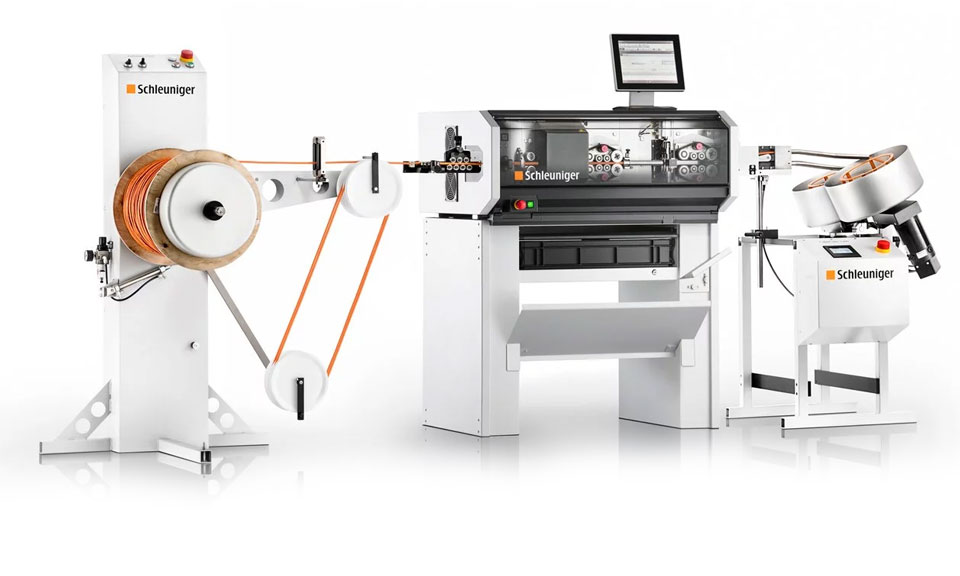

全自動ケーブル切断・ストリップ装置 PS9580【PowerStrip 9580】
断面が最大70mm²の撚り線ケーブルからシールド線、複雑なアプリケーションの多芯線まで、幅広いアプリケーションを処理します。
PowerStrip 9580
品名：全自動ケーブル切断・ストリップ装置
型式：PS9580 S/SR/M/MR
メーカー名：Schleuniger
RoHS2対応
製品説明
PowerStrip 9580は、幅広いアプリケーションに対応し、モジュール式、 柔軟性、後付け可能な装置のコンセプトを備えています。 高精度加工による優れた生産量は、この自動カット＆ストリップマシンの特徴です。
- 高精度加工と幅広い用途への対応
- モジュール式で柔軟で後付け可能な装置コンセプト
- 高い生産量
- 短い切り替え時間と機械の直感的な操作
- 最新式の安全コンセプト
- 高い生産性とプロセスの信頼性を実現する革新的な機械制御
- ナイフカセットセット全体を数秒で交換できるSmartBladeシステム
- 複数軸の同時駆動
- 高い搬送速度とプルオフ力のための強力なサーボモーター
- 工具不要のガイド再配置アプリケーション範囲
- 製造実行システム(MES) CAOおよびCAYMANソフトウェアとの互換性。
コンセプト
PowerStrip 9580自動カット＆ストリップマシンは、高精度処理、優れた生産性、および生産の柔軟性に重点を置いて設計されており、4種類の基本モデルがあります。モジュール式構造、多数のオプション、構成オプションにより、PowerStrip 9580は顧客固有の生産要件にあわせて、後付けでアップグレードできます。洗練された安全コンセプト、短い切り替え時間、最新の直感的な機械操作により、他にはない装置としました。SmartDetect品質監視システムを含むオプションの切断ユニットは、欠陥のあるケーブルが最終製品に組み込まれることを防ぎます。センサー制御システムにより、全ストリッピング工程をリアルタイムで監視し、ストリッピングブレードと内部導体間の接触を検出し、性能を低下させることなく生産品質の向上に寄与します。
- 高い生産性とプロセスの信頼性を実現する革新的な機械制御
- 数秒でブレードカートリッジ全体を交換できるSmartBladeシステム
- 複数軸の同時駆動
- 高い搬送速度と引張り力のための強力なサーボモーター
- ツール不要のケーブルガイド交換
PowerStrip 9580は、断面が最大70mm² の撚り線ケーブルからシールド線、複雑なアプリケーションの多芯線まで、幅広いアプリケーションを処理します
加工処理機能
- 切断と全および部分プルオフによる左右のストリッピング
- 多段階外被プルオフ
- 多段ストリッピング
- 多芯ケーブルの外被ストリッピング
- 極薄絶縁体の外被ストリッピング
- 外被と内部導体のストリッピング
- トリミング,分離,ストリッピング
- 縦スリットと中間スリット加工を備えた多段階外被ストリッピング
- シールドケーブルの多段階ストリッピング（シールド処理加工の有・無いずれも）
オプション
様々なオプションにより、PowerStrip9580に加工機能が追加や、装置の操作の簡易化が可能になります。例としては、 ユニバーサルスリッティングユニット,様々なブレードタイプ,快適な操作のためのモジュラーラックシステムなどがあります。
- 追加オプションによるアプリケーション領域の拡大
- サードパーティの周辺機器の接続
- 必要に応じてのモジュール後付け
- シュロニガーの全てのアクセサリ製品との互換性
適用範囲
PowerStrip 9580自動カット＆ストリップマシンは、高精度処理、優れた生産量、および生産の柔軟性に重点を置いて設計されています。高性能のサーボモーターが高速の送り速度およびプルオフ力を実現します。インテリジェントな機械制御がサイクルタイムの短縮と高いプロセス安全性を保証します。洗練された安全コンセプト、短い切り替え時間、最新の直感的な機械操作により、専用の機械プロファイルが完成します。
断面積最大 70 mm² (2/0 AWG) までのディスクリートワイヤー・シールドケーブル・複雑な多芯線の加工が、1回の自動操作で処理できます。プログラム可能なカッターヘッドシステム・回転切開ユニット・可動式右出口ガイドなどの処理モジュールにより、現在または将来のアプリケーション要求事項に合わせてPowerStrip 9580 を構成できます。
SmartDetect品質監視システムを含むオプションのカッティングユニットのおかげで、不十分に処理されたケーブルが最終製品に組み込まれることが防止されます。センサー制御システムは、ストリッピングプロセス全体をリアルタイムで監視し、ストリッピングナイフと内部導体間のすべての接触を検出し、パフォーマンスを損なうことなく生産品質の向上に貢献します。
加工モジュール
PowerStrip 9580には4種類の基本モデルがあります。これらは、機能モジュール構成の組み合わせによるもので、幅広いケーブル加工アプリケーションに対応します。各々の基本モデルは、お互いの他の機能モジュールおよびオプションを組み込むことができます。つまり、基本モデルに組み込まれたモジュールは、アプリケーションの要求事項が変更された場合に、後付けまたは交換することもできます。
Material
- 多芯線
- ミニ防水栓
- バッファードファイバ
- コートファイバ
- 絶縁電線
- 裸線
- バッファード光ファイバ
- 一芯線
- 単線
- ファイバーリボン
- 光ファイバー、金属箔等
- フラットリボンケーブル
- フラットケーブル
- フラット材料
- シールド線
- GOF (ガラス光ファイバ)
- ゴム
- ゴム電線 / プロファイル
- ケブラー
- ケブラー繊維
- 同軸ケーブル
- 単芯線
- 撚り線
- 特殊な絶縁体の電線
- POF (プラスチック光ファイバ)
- ポリウレタン
- 塩化ビニル
- チューブやパイプ
- 管材料
- コード
- テフロン®
- ファイバーグラス
- 三軸ケーブル
- ジャケット付きフラットケーブル
Processing Capabilities
- 測長切断
- 左右フルストリップまたは左右セミストリップ
- ジャケット＆芯線ストリップ
- 極薄ケーブル外皮のジャケットストリップ
- 多芯線のジャケットストリップ
- 多層シールド線加工(同軸、ハイブリッド等)
- 芯線ストリップと多段ジャケットストリップと中間スリット
- 多段ストリップ
- ジップコード芯線の切り取り、引き裂き、ストリップ
- ワイヤーマーキング
仕様
| 型式 | PS9580S | PS9580SR | PS9580M | PS9580MR | |
|---|---|---|---|---|---|
| ケーブル径 | 最大 16 mm | ||||
| 導体断面積 | 最大 70 mm² | ||||
| カッターブースター付き (オプション) |
最大標準より20%高い切断力 | ||||
| プログラム可能なレイヤー数 （異なる直径、操作） |
無制限 | ||||
| ケーブル長さ | 標準 | 74 mm ～ 1,000,000 mm | |||
| ショートモードキット使用時 | 38 mm ～ 1,000,000 mm | ||||
| ショートモードプロセス時 | 0.1 mm ～ 74 mm | ||||
| ストリップ長 | 0.1～1,000,000 mm | ||||
| プルオフ長 | 左側 | 最大125 mm | |||
| 右側 | 最大240 mm | ||||
| SmartBlade ブレードカートリッジ |
ブレードセット数 | なし | 3 x 20 mm | ||
| ブレード幅別 | 1 x 20 mm | 3 x 16 mm | |||
| ブレードタイプ | 20mm幅 | V刃, 丸刃, ダイブレード, 多芯丸刃, ユニバーサルスリットユニット, カスタムブレード, 特注刃 | |||
| 16mm幅 (MとMRのみ) |
- | V刃, 丸刃, ダイブレード, 多芯丸刃, カスタムブレード, 特注刃 | |||
| インターフェース | 標準 | 3 x USB、2 xイーサネット、送り機とホットスタンプ、受取り機用のインターフェース。 | |||
| オプション | 5個まで追加可能 SMI (Schleuniger Machine Interface), マーキングシステム2台,周辺機器, 非常停止回路 |
||||
| 電源 | 100-120 VAC 200-240 VAC 50/60 Hz | ||||
| 圧縮空気 | 6-10 bar (87-145 psi) | ||||
| 寸法（幅 x 奥行 x 高さ） | 1030 x 785 x 407 mm タッチパネル含まず |
||||
| 重量 | 129 kg | 145 kg | 136 kg | 152 kg | |
| 適合性 | PowerStrip 9580は、すべての関係する欧州指令と国際標準 (IECとISO) に適合します。 | ||||
