測長切断ストリップ機 Kappa310
極めてコンパクトで低価格の高速マシンです。
販売終了
品名：測長切断ストリップ機
型式：Kappa310
メーカー名：Schleuniger
RoHS2対応
製品説明
本機はTopWinを介してネットワークに接続することができ、0.02mm² ～6mm² の 極細サイズの電線を正確に加工できるように設計されています。すべての加工パラメータは圧力値とともに保存できます。 シンプルワイヤマーキングがims295インクジェット用の基本I/Oインターフェイスキットを用いて使用できます。
Kappa 310 は、高い繰り返し精度で極小断面積の電線を加工できます。 オプションの「ショートワイヤー加工セット」を使えば、最小長さ 18 mm までの電線を加工できます。 TopTouch ユーザーインターフェースは、装置のプログラミングを迅速かつ容易に行えるよう設計されています。 たった数回のクリックでプログラムを作成し保存できます。Kappa 310 を社内ネットワークに接続したり、 フィードシステムやワイヤーデポジットシステムに拡張したり、 電線のラベリングが必要な場合には、Kappa機にオプションとして装備することができます。

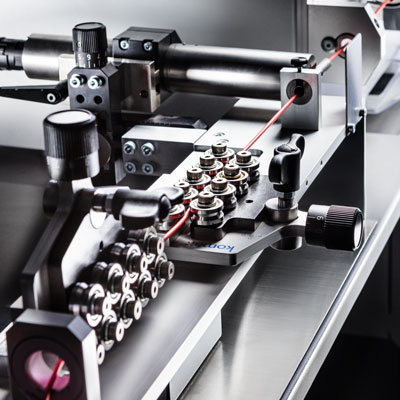

レーザー、インクジェット、またはラベル プリンターを使用した電線ラベル付け。

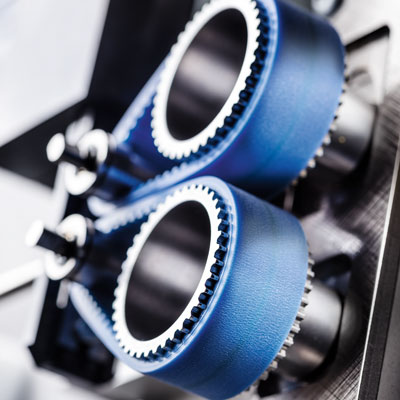

非常に短い電線の加工に適しています。
仕様
| 型式 | Kappa310 | |
|---|---|---|
| 導体断面積、撚り線※ | 0.02‒6mm² AWG34‒AWG10 |
|
| 最大外径 | 10mm | |
| 測長精度 | 精度 ±（0.2%+1mm） |
|
| フラットケーブル加工 | オプション8mm | |
| 測長範囲 | 1mm‒800000mm | |
| 電線送り速度 | 4.0m/s | |
| 最大ストリップ長 | フルストリップ | 右：100mm、 左：40mm |
| セミストリップ | 右：999.9mm、 左：999.9mm |
|
| マルチストリップ長 | 右：999.9mm、 左：999.9mm |
|
|
導体径自動測長センサー（導体検知器） （カット深さの自動検知） |
オプションにて 対応可能 |
|
|
電線検知器 （ 電線詰まり、 -検知、 スリップ防止監視、 ゼロカット最適化、 外径測定 ） |
オプションにて 対応可能 |
|
| 矯正ユニット | オプション | |
| IOCS インターフェイス（拡張可能） | 2（4） | |
| USB/イーサネット | 標準 | |
| 騒音レベル | ＜70dBA | |
| ドライブシステム | シングルローラー | |
| 入力電源 | 110/230VAC ±10%、 50/60Hz 300VA |
|
| 空気圧 | ブレードクリーニング用オプション | |
| 寸法（W×H×D） | 465×385×460mm | |
| 重量 | 25kg | |
※Kappaシリーズは、許容範囲外であっても、多くの線材を加工できます。非常に固く特殊な線材は、 断面積が許容範囲内にあっても加工できない場合がありますのでご購入前にサンプルテストを推奨いたします。
