携帯用電動圧着機「マスターエース」HPS-3S/HPS-13S/特HPS-13S

手動圧着工具を電動圧着機に早変わりさせます。

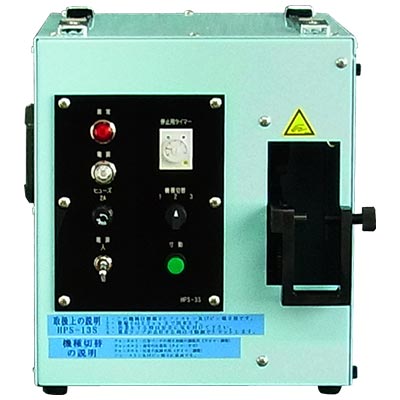

品名:携帯用電動圧着機「マスターエース」

型式:HPS-3S/HPS-13S/特HPS-13S

メーカー名:信和電機

圧着
バラ
サイズ比較
※特HPS-13Sは柄の長い工具や、開きの大きい工具などを取り付けられます(23年現在のYNT-1210等)

使用例

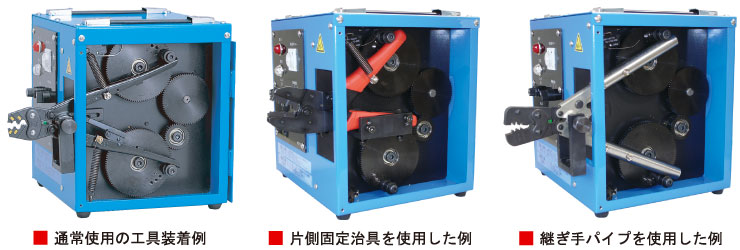

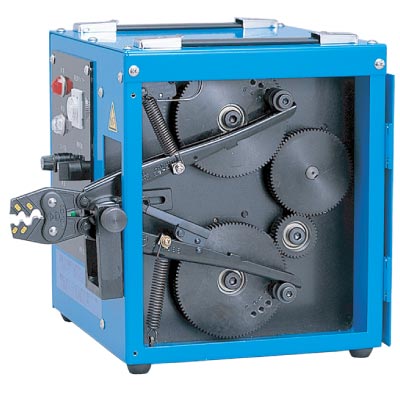

通常使用の工具装着例
通常使用の工具装着例

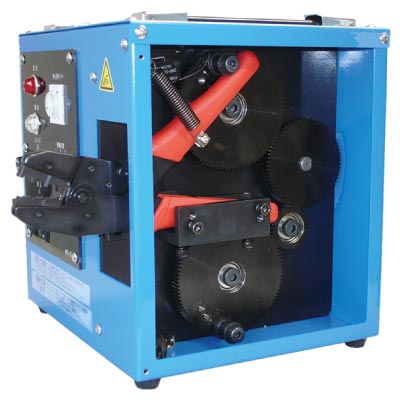

片側固定治具を使用した例
片側固定治具を使用した例 HPS-RK 片側固定治具

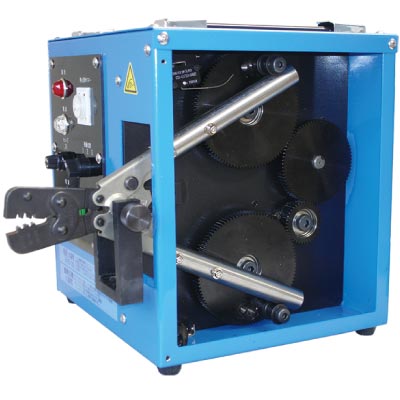

継手パイプを使用した例
継手パイプを使用した例 HPS-P1 継手パイプ

製品説明

  • 手持ちの手動圧着工具を簡単に取り付けて電動圧着機として使用できます。
  • 手持ちハンドル付でどこでも簡単に設置できます。
  • どこでも簡単に設置できる省スペース型の電動圧着機です。
  • 圧着能力により、3タイプからお選びいただけます。
  • JST、AMP、MOLEX、JAE、HRSなど他の手持ちの手動圧着工具を取り付けることで、電動圧着機に早変わりします。
  • フットスイッチ駆動式なので両手で作業できます。
  • 仮止め機構、タイマー制御など、あらゆる作業状況に対応します。

使用できる工具

  • マーベル
  • LOBSTER(ロブテック)
  • マクセルイズミ
  • JAE
  • 富士端子
  • 日本端子
  • モレックス(MOLEX)
  • HRS
  • ニチフ
  • JST
  • AMP

※工具のサイズ、型式により取付できないものがあります。詳細は事前に弊社へご確認をお願いします。 TEL:03-5646-2030

仕様

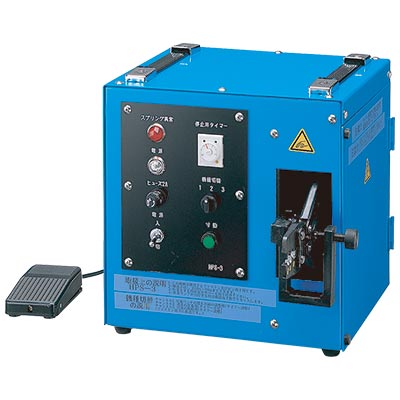

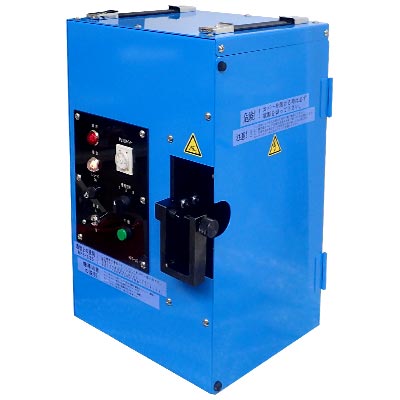

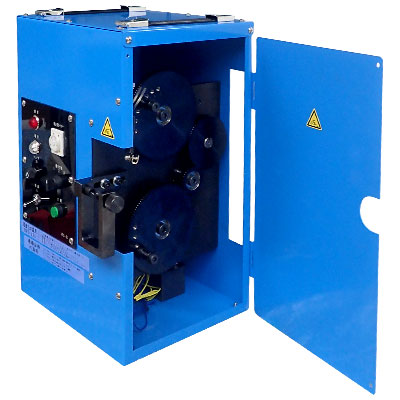

型式 HPS-3S HPS-13S 特HPS-13S
(縦長タイプ)
電源 AC100V,
50/60Hz
AC100V,
50/60Hz
AC100V,
50/60Hz
圧着能力 1.25~8sq 1.25~22sq 1.25~22sq
サイクルタイム 30個/分 30個/分 30個/分
外形寸法 H260×
D260×
W230mm
H290×
D260×
W230mm
H410×
D270×
W230mm
重量 17kg 18kg 20kg
フットスイッチ コード1500mm コード1500mm コード1500mm

オプション保守部品

型式 品名 入数 写真
HPS-BT 圧縮用ボルト 1個 HPS-BT 圧縮用ボルト
HPS-SP スプリング 1個 HPS-SP スプリング
HPS-P1 継手パイプ 2本1組 HPS-P1 継手パイプ
HPS-RK 片側固定治具 1個 HPS-RK 片側固定治具
HPS-BC(中) 圧縮用カラー(中) 1個 圧縮用カラー HPS-BC HPS-BC(中)
HPS-BC(大) 圧縮用カラー(大) 1個 圧縮用カラー HPS-BC HPS-BC(大)
※部品はHPS-3S/HPS-13S/特HPS-13S共通部品です。

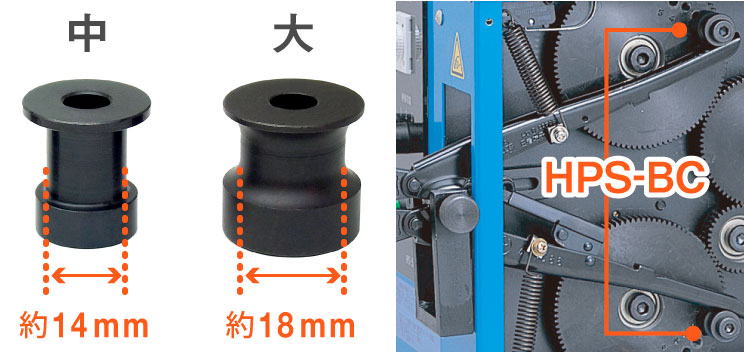

圧縮用カラー「HPS-BC」
標準圧縮カラーを使用し、機械を調整しても圧着仕切れない時に使用する部品です。 標準を使用し、ボルトを1-1で圧着時に工具が開かない場合は、 中もしくは大を使用することによって圧着ができる場合があります。
  • HPS-BC(中)※標準
  • HPS-BC(大)
圧縮用カラー
