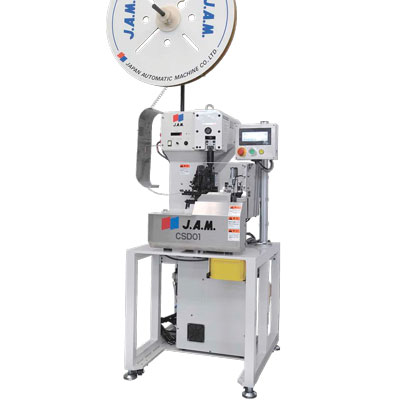

ストリップクリンパー CSD01
製品説明
- サイドフィード・エンドフィードのアプリケータが搭載可能。
- 操作パネルでストリップ長さ・深さ、圧着位置、タイミングの設定が可能、手動調整が不要。
- 圧着機として使用も可能。
- 圧力管理装置、手動アプリ交換装置、ストリップ検出などのオプションも取り揃えています。
仕様
| 型式 | CSD01 |
|---|---|
| 機能 | 片端ストリップ・片端圧着（沈み機構付）、 ストリップ長パネル設定、 切り込み深さパネル設定、 ハーフストリップ、 端子圧着位置パネル設定、 ステップ運転 |
| 能力 | 片端ストリップ・圧着：1.57秒/本 |
| 電線サイズ | CHFUS0.08～AVSS2.0mm² （AWG#28～#14） ディスクリート、キャブタイヤ、ノンハロ電線 |
| 電線切断長さ | 先出し長さ 最短22mm以上 |
| 適用アプリケータ | エンドタイプ：AE30/31、 サイドタイプ：AS40/41/42/43、 他社アプリケータ（コンバーションKITが必要です） |
| ストリップ長さ | 1～7mm |
| 圧着能力 | 19,600N （2TON相当） 低騒音仕様 オプション SBM250S：24,500N（2.5TON相当） |
| 検出装置 | 空圧低下 |
| 電源 | 単相 AC200V±20V 50/60Hz 10A 圧着機（LPC220S）単相 AC100V±10V 50/60Hz 8A |
| 圧縮空気 | 0.55MPa（5kgf/cm2）、 100NL/min （清浄乾燥空気を使用して下さい） |
| 機械寸法 | 410W×439D×375H 約173kg ※作業台の寸法、重量は含まず |
| オプション | ストリップ検出装置（NSDE）、 ストリップ屑検出装置、 SBM250S（クリンプハイトパネル設定）、 圧力管理装置、 他社アプリコンバーションKIT、 表示灯、 紙巻取機、 手動アプリ交換装置、 前面カバー、 操作パネルスタンド、 作業台（立ち作業、座り作業） |
◆D種接地を行って下さい。
