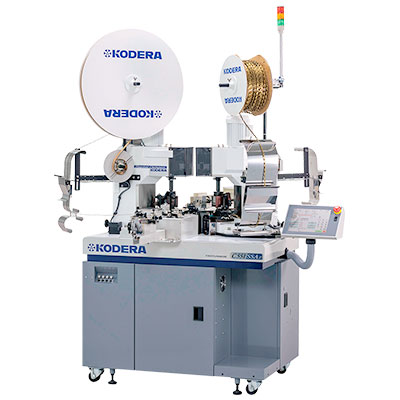

全自動端子圧着機「キャスタグノン」全自動両端圧着機 C551SSA
進化したスタンダードモデル。3枚刃を採用し優れた加工パフォーマンスを実現。
CASTUGNON
品名：全自動端子圧着機「キャスタグノン」全自動両端圧着機
型式：C551SSA
メーカー名：小寺電子製作所
測長切断
ストリップ
圧着
リール
製品説明
- 5,340本/h（L=300）を実現。
- KODERA独自設計の制御環境を構築することにより、電源ONからの起動完了時間を従来比で圧倒的に短縮しました。
- 電源システム・制御基板を一新し、安定性と拡張性が向上。
- 切断・先端剥き・後端剥きのそれぞれ独立した３枚刃の採用で、さらなる品質向上と加工速度の高速化を可能にしました。
- 従来のC551Sシリーズ同様に中心刃のみの加工モードも選択できますので、線材等の特性に応じた加工も可能です。
- 被覆ダストは従来のエアー吹き付け機構に加えて、常時吸引することで、より飛散しにくくなりました。
- 信頼のC551Sシリーズの機構を踏襲した安心設計。
- 電線有無センサー付コレクターCN-4503B、端子リールスタンド（RSBまたはURSB）、シグナルタワーを標準装備。
- 従来機と共通の消耗部品で、メンテナンス作業と機器更新をサポートします。
- 先端ストリップ刃・切断刃・後端ストリップ刃の独立３枚刃。さらに新機能「剥き後切断」モードの搭載で、ストリップダストが刃に残って生じるトラブルが激減しました。
- 先端キャリアダスト・ストリップダスト・後端キャリアダストとそれぞれ独立したダストボックス。ストリップダストはエアー吹き付け＋強力吸引で飛散を防止。
- 新設計の電気系統は電源システムと制御基板をC551HXGと一部を共通化。より高い安定性と信頼性を獲得しました。
加工能力（1時間あたりの加工本数）
| 全長 | 本数 |
|---|---|
| 100mm | 5,340本 |
| 200mm | 5,340本 |
| 300mm | 5,340本 |
| 500mm | 5,060本 |
| 800mm | 4,670本 |
| 1,000mm | 4,430本 |
| 1,500mm | 3,990本 |
| 2,000mm | 3,610本 |
| 3,000mm | 3,080本 |
| 4,000mm | 2,700本 |
| 5,000mm | 2,400本 |
加工条件
電線：0.5sq（AWG#20）
先後端：4.5mmストリップ（圧着あり）
細線モード
速度：9
芯線直径：0.85mm
刃の戻り：0.2mm
グリップ位置：30mm
※メーカー測定による数値です。線材及び端子の種類、またはその他の加工条件により記載数値を下回る場合があります。
仕様
| 型式 | C551SSA |
|---|---|
| 外形寸法 | 幅1,090mm ×奥行780mm ×高さ1,550mm |
| 重量 | 421kg |
| 電源 | 単相AC200V～240V |
| 消費電力 | 静止時270Wh、最大時891Wh |
| エア源 | 15.7ℓ/min 0.5MPa ※洗浄乾燥空気を使用してください |
| 先端設定可能値 | 0.1～30mm |
| 後端設定可能値 | 0.1～20mm |
| 最短加工寸法 ※1 | L1≧40mm （オプション装備にて、L1≧33mm） |
| 最大切断長 | 99,999mm |
| カッティング公差 ※1 | ±(0.2＋0.002×L)mm以内 ＜L=切断長＞ |
| 適用線径 ※1 | AWG#12～AWG#32（但し、線材による） |
| 適用線種 ※1 | AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、 テフロン線など |
※1.線材または端子の種類、線材の供給条件により上記の数値は変化いたしますので、事前にテスト加工をしてください。
