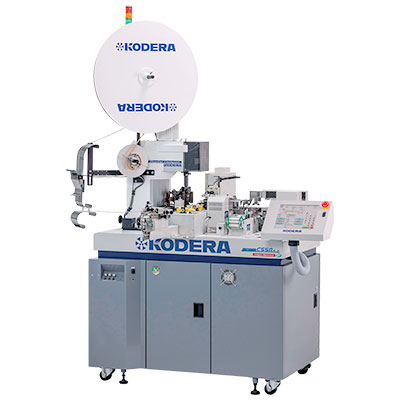

全自動端子圧着機「キャスタグノン」全自動片端圧着・両端撚り・片端ハンダ機 C550SZTS
信頼の多機能ソルダリングマシン。
CASTUGNON
品名：全自動端子圧着機「キャスタグノン」全自動片端圧着・両端撚り・片端ハンダ機
型式：C550SZTS
メーカー名：小寺電子製作所
測長切断
ストリップ
圧着
リール
撚り
先端圧着
後端ハンダ
製品説明
- 自動線材撚り機（CASY-645） とハンダ装置を搭載したモデル。
- 撚り調整・ハンダ調整が自由自在。ユーザーにやさしいシンプル操作。
- CHA（クリンプハイト自動再現機構）標準搭載。メモリー読み出しでクリンプハイトを再現します。
- 多品種・小ロット生産の段取り替え時間の短縮をアシストします。
- 電線有無センサー付コレクター（CN-4503B）、端子リールスタンド（RSBまたはURSB）、シグナルタワーを標準装備。
加工能力（1時間あたりの加工本数）
| 全長 | 本数 |
|---|---|
| 100mm | 4,740本 |
| 200mm | 4,400本 |
| 300mm | 4,050本 |
| 500mm | 3,450本 |
| 800mm | 2,950本 |
| 1,000mm | 2,650本 |
加工条件
ハンダ深さ：±0
ハンダ時間：0.1秒
ハンダ後時間：0秒
撚り係数：1
チャック時間：0.08秒
※メーカー測定による数値です。線材及び端子の種類、またはその他の加工条件により記載数値を下回る場合があります。
仕様
| 型式 | C550SZTS |
|---|---|
| 外形寸法 | 幅1,120mm ×奥行765mm ×高さ1,550mm |
| 重量 | 355kg |
| 電源 | 単相AC200V～240V |
| 消費電力 | 静止時527Wh、最大時992Wh |
| エア源 | 45ℓ/min 5Mpa ※洗浄乾燥空気を使用してください |
| 先端設定可能値 | 0.1～30mm ※2 |
| 後端設定可能値 | 0.1～30mm ※2 |
| 最短加工寸法 ※1 | L5≧31mm （オプション装備にて、L5≧25mm） |
| 最大切断長 | 99,999mm |
| カッティング公差 ※1 | ±(0.2＋0.002×L)mm以内 ＜L=切断長＞ |
| 適用線径 ※1 | AWG#12～AWG#32（但し、線材による） |
| 適用線種 ※1 | AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、 テフロン線など |
※1.線材または端子の種類、線材の供給条件により上記の数値は変化いたしますので、事前にテスト加工をしてください。
※2.先端と後端の合計が47mm以下（但し、特殊な加工を除く）。
