全自動測長切断ストリップ機「キャスティング」C371G
製品説明
- AWG#8(8sq)～AWG#28(0.08sq)、最大外径 φ11mm
- 信頼のメカ機構部によるロングセラーがモデルチェンジ。
- 多言語表示機能を搭載し、更なる言語追加にも対応した余裕あるシステムです。現在は13言語（日本語・英語・簡体中国語・繁体中国語・韓国語・トルコ語・ポーランド語・インドネシア語・タイ語・ベトナム語（２種）・スペイン語（２種））に対応しています。
- 太線モードを搭載し被覆残りカスによる加工不良を低減。さらに後端加工時に線材の位置を変え、スムーズなシフトダウン動作を実現します。
- 消費電力最大15％ダウンで環境にも優しく。※C371A比
- クーリングファンによる騒音を低減し静粛性アップ。
- 入力電源はワールドワイド対応(AC100～240V)
- カット・ストリップ・セミストリップ・段剥き・分割ストリップに加え、オプションを装備することにより、スリット・中間ストリップなど多彩な加工ができます。
加工能力（1時間あたりの加工本数）
| 全長 | 本数 |
|---|---|
| 100mm | 7,100本 |
| 200mm | 6,550本 |
| 300mm | 6,050本 |
| 500mm | 5,300本 |
| 800mm | 4,450本 |
| 1,000mm | 4,000本 |
| 1,500mm | 3,250本 |
| 2,000mm | 2,700本 |
| 3,000mm | 2,050本 |
| 5,000mm | 1,350本 |
加工条件
両端 ストリップ：3mm
加工速度 : 9
細線モード
電線：UL1007 AWG#22
※メーカー測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。
仕様
| 型式 | C371G |
|---|---|
| 外形寸法 | 幅450mm×奥行440mm×高さ290mm |
| 重量 | 30kg(CN-03含む) |
| 電源 | AC100V～240V（単相） 50Hz/60Hz |
| 消費電力(100V) | 27Wh（待機時） 111Wh（動作時最大） |
| エア源 | 7Nℓ/min 0.2MPa ※1 |
| カッティング長さ | 0.1mm～99,999mm |
| カッティング公差 | ±(0.1+0.0005×L)mm ※2 ＜Lは切断長さ＞ |
| ストリップ長さ | 先端0.1～47.9mm 後端0.1～47.9mm ※3 剥き残り47.9mm以下は短線モード使用 |
| 種類 | AVSS、VSF、IV、KV、UL、テフロン、ガラス線等 |
| サイズ | AWG#7(10sq)～AWG#28(0.08sq) ※2 |
| 外径サイズ | 最大 φ11mm ※2 |
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動力 | ステッピングモータ |
＊本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
※3.但し、線材によります。また短線モードは被覆残り部分をずらす動作の為設定値通りにならない場合があります。
オプション周辺機器
コンベア集束機 CC-100
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型式 | CC-100 |
|---|---|
| 本体寸法 | 幅1,200mm ×奥行340mm ×高さ135mm |
| 重量 | 10kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 15W（AC100V時） |
| 動力 | インダクションモーター、エアシリンダー |
| 外径サイズ | 最大φ1mm ※但し、線材によります |
中間ストリップマシン CMS-801A2
線材の中間皮剥きの自動化を実現。外径寸法8φまでの線材に対応し、1本につき10箇所までの自動中間皮剥きを可能にした画期的なマシンです。
| 型式 | CMS-801A2 |
|---|---|
| 本体寸法 | 幅185mm×奥行355mm×高さ190mm |
| 重量 | 11kg |
| 消費電力 | 最大390W 65W （待機時：C371A または C373A使用時） |
| 動力 | ステッピングモーター |
| 中間ステップの長さ | 最大34mmまで |
| 中間ステップ距離 | 最小48.5mm |
| 中間ステップ位置 | 最大10ポジションまで |
| ワイヤーサイズ | 最大8mm |

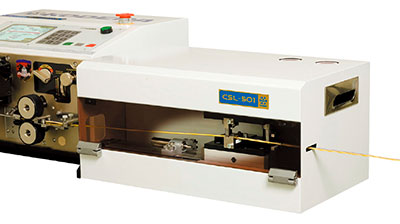

フラットケーブル用スリッティングマシン CSL-501
フラットケーブルのスリット入れ加工機です。最大ワイヤー巾18mm、スリット長200mmまでの対応に加え、前後の振り分けもワンタッチで確実に調整できます。
※「C370G」に接続する場合は、専用キットが必要になります。
※「C370G」に接続する場合は、専用キットが必要になります。
| 型式 | CSL-501 |
|---|---|
| 本体寸法 | 幅500mm×奥行325mm×高さ230mm |
| 重量 | 20kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 5W（100V時） |
| 運転システム | エアシリンダ |
| スリットの長さ | 最大200mm |
| 使用圧力範囲 | 4〜7kg/cm² |
| ワイヤー巾 | 最大18mm |
