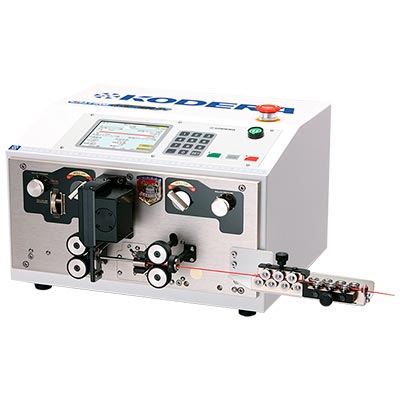

全自動測長切断ストリップ機「キャスティング」C370A
キャスティングシリーズのベースマシン。量産に適した速さと生産力の高さをコンパクトなボディで再現。
販売終了
CASTING
品名：全自動測長切断ストリップ機「キャスティング」
型式：C370A
メーカー名：小寺電子製作所
製品説明
- AWG#10(5.5sq)〜AWG#32(0.03sq)、最大外径 φ6mm
- 被覆残り寸法30mmまでノーマルモードで処理できる新機能。
- 操作パネルは対話方式の液晶ディスプレイ。
- 上下刃を同時に作動させる新刃ブロックシステムを採用。
- 多品種ロット生産にも威力を発揮します。
仕様
| 型式 | C370A |
|---|---|
| 適用電線サイズ | AWG32～10 ※線材による |
| 最大切断外径 | 6mm ※線材による |
| 切断長さ | 0.1～99,999mm |
| ストリップ長 | 先端0.1mm～30mm、 後端0.1mm～30mm |
| 切断公差 | ±（0.1+0.0005×L）mm以内 ※Lは切断長さ |
| 搬送ローラー | アヤメ（荒）、アヤメ（細-標準）、 サンドショット、ウレタン |
| ブレード材質 | 超微粒子合金 |
| 電源 | AC100～240V（単相） 50/60Hz 47W（定格） 250W（最大） |
| 外形寸法 | W430×D450×H270mm |
| 重量 | 26kg |
オプション周辺機器

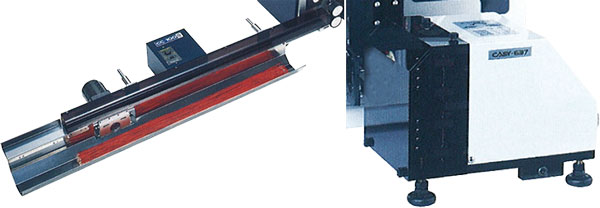

コンベア集束機 CC-100
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型式 | CC-100 |
|---|---|
| 本体寸法 | 幅1,200mm ×奥行340mm ×高さ135mm |
| 重量 | 10kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 15W（AC100V時） |
| 動力 | インダクションモーター、エアシリンダー |
| 外径サイズ | 最大φ1mm ※但し、線材によります |

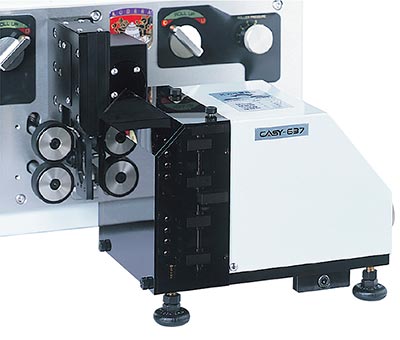

自動線材撚り機 CASY-637A
撚りの強弱、正転撚り（Z 撚り）・逆転撚り（S 撚り）の切り換え、撚り始めの位置調整などの指示がワンタッチ操作。しかも、マイコン制御により、線材の太さや供給スピードの変化にスムーズに対応。速く、綺麗に、そして正確な撚り加工を実現した自動線材撚り機です。
| 型式 | CASY-637A |
|---|---|
| 本体寸法 | 幅260mm×奥行235mm×高さ155mm （コントロールボックス：幅60mm×奥行315mm×高さ260mm） |
| 重量 | 6.5kg（コントロールボックス：5kg） |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 動力 | ステッピングモーター |
| 撚り長さ | 最小3mm |
| ワイヤーサイズ | 0.03sq～2sq（AWG#32～#14） ※但し、線材によります |
