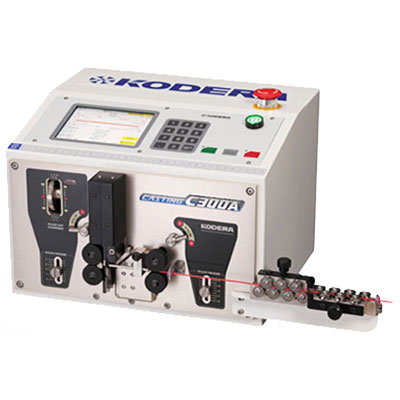

全自動測長切断ストリップ機「キャスティング」C300A
キャスティングシリーズのエントリーモデル。シリーズ最小のコンパクト設計。
CASTING
品名：全自動測長切断ストリップ機「キャスティング」
型式：C300A
メーカー名：小寺電子製作所
製品説明
- AWG#16(1.25sq)〜AWG#36(0.01sq)、最大外径 φ2.5mm
- 操作パネルは対話方式のタッチパネルディスプレイ。
- 扱いやすさと視認性に優れた5.7インチ液晶カラータッチディスプレイを採用。
- 細線加工に威力を発揮します。
加工能力（1時間あたりの加工本数）
| 全長 | 本数 |
|---|---|
| 100mm | 5,200本 |
| 200mm | 4,650本 |
| 300mm | 4,230本 |
| 500mm | 3,600本 |
| 800mm | 2,900本 |
| 1,000mm | 2,550本 |
| 1,500mm | 2,000本 |
| 2,000mm | 1,700本 |
加工条件
両端 ストリップ：3mm
加工速度 : 9
細線モード
電線：UL1007 AWG#24
※メーカー測定による数値です。
線材の種類、またはその他の加工条件により記載数値を下回る場合があります。
仕様
| 型式 | C300A |
|---|---|
| 外形寸法 | 幅370mm×奥行370mm×高さ296mm |
| 重量 | 24kg |
| 電源 | AC100V or AC200V～240V（単相） 50Hz/60Hz |
| 消費電力(100V) | 33W（定格） 182W（最大） |
| エア源 | 9Nℓ/min 0.5MPa ※1 |
| カッティング長さ | 0.1mm～99,999mm |
| カッティング公差 | ±(0.1+0.0005×L)mm ※2 ＜Lは切断長さ＞ |
| ストリップ長さ | 先端0.1～20mm、後端0.1～20mm ※2 |
| 種類 | AVSS、VSF、IV、KV、UL、テフロン、ガラス線等 |
| サイズ | AWG#16(1.25sq)～AWG#36(0.01sq) ※2 |
| 外径サイズ | 最大 φ2.5mm ※2 |
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動力 | ステッピングモータ |
＊本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
オプション周辺機器

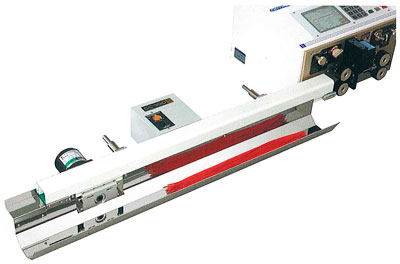

コンベア集束機 CC-100
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型式 | CC-100 |
|---|---|
| 本体寸法 | 幅1,200mm ×奥行340mm ×高さ135mm |
| 重量 | 10kg |
| 電源 | AC100V or 200V 50Hz/60Hz（単相電源） |
| 消費電力 | 15W（AC100V時） |
| 動力 | インダクションモーター、エアシリンダー |
| 外径サイズ | 最大φ1mm ※但し、線材によります |
