ベルトコンベア/スタッカー SJWS800Schleuniger

ベルトコンベア/スタッカーSJWS800

Active Stacking Machine

ベルトコンベア/スタッカー

SJWS800


ケーブルを正確に受け取るコンベア型装置。

  • 全てのシュロニガー自動測長機・切断・端末ストリップ装置に対応。
  • 正確に長尺電線・ケープルの束取りを行うコンベア型ケーブル受取装置です。
    この装置はベースモジュール1.5mまたは3.0mでデザインされ、各々のモジュールを接続することにより、より長尺の受取装置の構成も可能です。
型式 SJWS800
モジュール 1.5mモジュール 3.0mモジュール
対応ケーブル 1.0-30mm
搬送速度 無段階で可変(0-1.25m/秒)
コンベア長 ベースモジュール : 1.5mまたは3.0m
モジュール追加 : 4.5mまたは6.0m
コントロール信号 24VDCコントロール
ケーブル搬送高さ 調整可能:450-1070mm
電源供給
空気圧
100VAC,50/60Hz
0.4-0.6MPa
重量 約28kg 約35kg
寸法 L1500×W450×H1100mm L3000×W450×H1100mm

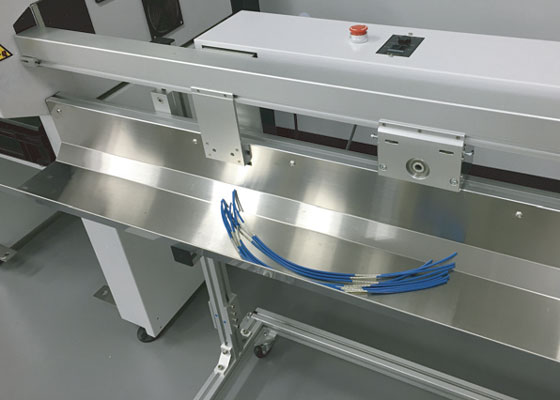

排出ケーブルは正確にトレイへ積み重ねられます。

■排出ケーブルは正確にトレイへ積み重ねられます。

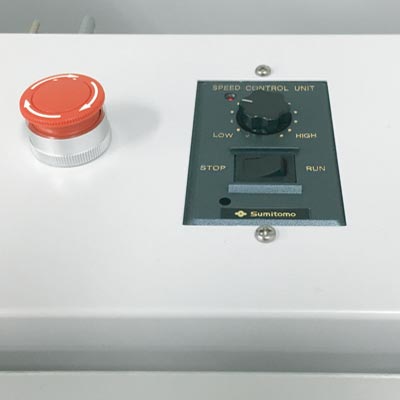

搬送速度はダイヤルによる無段階調整。どなたにでも簡単に操作いただけます。

■搬送速度はダイヤルによる無段階調整。どなたにでも簡単に操作いただけます。
