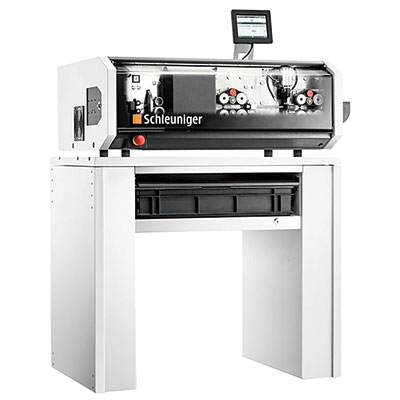

全自動ケーブル切断・ストリップ装置 MS9480【MultiStrip 9480】Schleuniger

Schleunigerシュロニガーの全自動ケーブル切断・ストリップ装置MS9480は多くのオプションやアクセサリーにより最も汎用性の高い装置。

全自動ケーブル切断・ストリップ装置

MS9480【MultiStrip 9480】
S/M/MR/RS/RSX/RX


多くのオプションやアクセサリーにより最も汎用性の高い装置。


9480シリーズには6種類のバージョンがあり、非常に幅広いアプリケーションに対応しています。 また、多くのオプションやアクセサリーによりMultiStrip9480は最も汎用性の高い全自動ケーブル切断・ストリップ装置となります。
完全なプログラム制御が可能なロータリーカッターヘッド(MR, RS, RSX及びRXバージョンに装備)は、簡単かつ高精度な同軸ケーブル加工やその他のケーブル加工を実現します。 さらに、複数のポジションを持つ独自のインデクシングカッターヘッドとの組み合わせにより、無限のアプリケーションに適用が可能です。

高い拡張性
複数のポジションを持つインデクシングカッターヘッドにより、無限のアプリケーションに適応が可能です。

生産性の最大化
最小限の段取り替え時間が、生産性を最大化します。高速かつ簡単なセットアップが時間を節約します。

シンプルなプログラミング
6種全てのバージョンに共通の強力なソフトウェアは、ユニークなプログラミングコンセプトにより初心者にもエキスパートにも扱いやすくなっています。

高精度へのこだわり
精度の低い加工によって時間や予算を消費しないよう、シュロニガーは高精度を追求しています。


使用例

■適用範囲

材料
  • バッファードファイバ
  • コートファイバ
  • 同軸ケーブル
  • コード
  • 多芯線
  • 二重グラス光ファイバ
  • 光ファイバー、金属箔等
  • ファイバーリボン
  • ファイバーグラス
  • フラットケーブル
  • フラット材料
  • フラットリボンケーブル
  • GOF (ガラス光ファイバ)
  • ジャケットフラット線
  • ケブラー
  • ケブラー繊維
  • 多芯線
  • POF (プラスチック光ファイバ)
  • PUR
  • PVC
  • ゴム
  • ゴム電線 / プロファイル
  • シールド線
  • 一芯線
  • 単線(Single Wire)
  • 撚り線
  • テフロン®
  • 三軸ケーブル
  • チューブ + パイプ
  • 管材料
  • ワイヤー
  • 特殊絶縁線

加工能力
  • 同軸ケーブル加工
  • 同軸ケーブル、多芯ケーブル及び単芯線
  • コイリング
  • 巻き取り
  • 切断
  • 切断& ストリップ ショートモード
  • 測長・切断
  • フラットケーブルアプリケーション
  • フラットケーブル加工
  • ホットスタンプ
  • ジャケットストリップ
  • ケプラー加工
  • 縦方向スリット
  • 多様なカスタムアプリケーション
  • マーキング
  • マーキング (インクジェット/ホットスタンプ)
  • マーキング (インクジェット)
  • マルチレイヤー(多層)アプリケーション
  • マルチレイヤー(多層)ストリップ
  • マルチステップ
  • 円形状の電源コード及び多芯線
  • ケーブル送り装置
  • 印字
  • 円形ケーブルアプリケーション
  • シールドケーブルアプリケーション
  • シールドケーブル
  • 裸線アプリケーション (1ステップ)
  • 単芯線
  • 単芯線アプリケーション
  • 特殊アプリケーション
  • 特殊用途 (要評価)
  • スタッキング
  • 電線ストリップ
  • 内部導体のストリップ
  • チューブアプリケーション
  • チューブ + パイプ
  • 中間剥き(ウィンドウストリップ)
  • ワイヤーリスト加工
  • 2芯平行線アプリーション
  • 特殊絶縁線

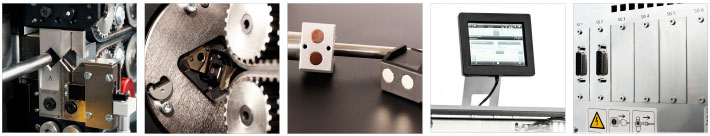

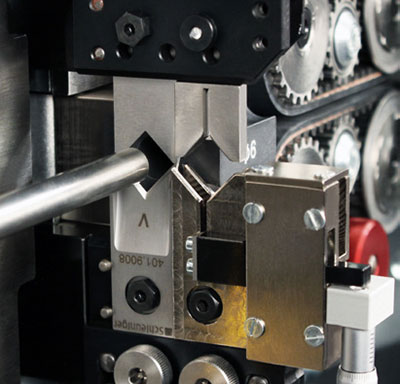

インデクシグカッターヘッド、カートリッジによるSmartBlade™システム及びカートリッジライブラリはブレード交換時間を最小化します。

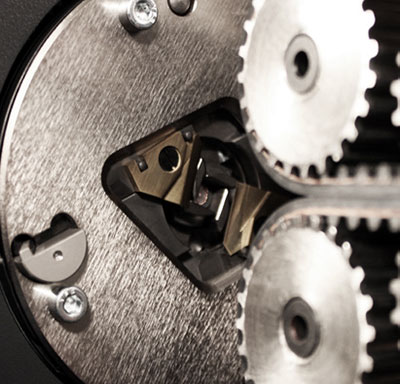

高精度ロータリーカッターヘッドはシュロニガーが世界をリードするテクノロジー。

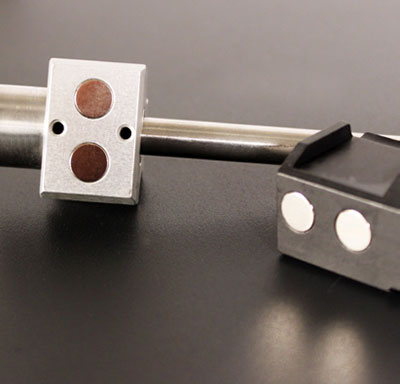

マグネティックガイドチューブはセットアップを用意にし、段取り替え時間を短縮します。

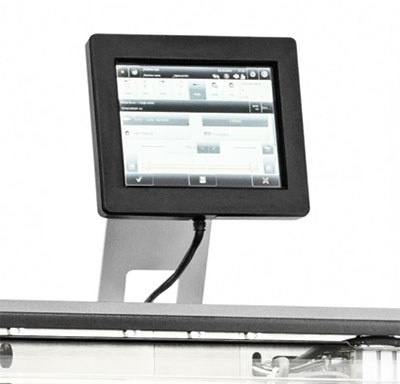

5.7インチカラータッチスクリーンとS.Onソフトウェアは直感的操作とライブラリ形式のプログラミングを実現しています。
モジュラーデザインのインターフェースはプリフィーダーやマーキング、巻き取り装置、スタッカー、カスタムデバイス等、幅広いアクセサリと連動します。
■インデクシグカッターヘッド、カートリッジによるSmartBlade™システム及びカートリッジライブラリはブレード交換時間を最小化します。 ■高精度ロータリーカッターヘッドはシュロニガーが世界をリードするテクノロジー。 ■マグネティックガイドチューブはセットアップを用意にし、段取り替え時間を短縮します。 ■5.7インチカラータッチスクリーンとS.Onソフトウェアは直感的操作とライブラリ形式のプログラミングを実現しています。 ■モジュラーデザインのインターフェースはプリフィーダーやマーキング、巻き取り装置、スタッカー、カスタムデバイス等、幅広いアクセサリと連動します。

■装置構成による対応アプリケーション

「●」…対応可能、「△」…一部対応が可能、「-」…対応不可

MS9480 6種類
S/M/MR/RS/RSX/RX
MS9480
S
MS9480
M
MS9480
MR
MS9480
RS
MS9480
RSX
MS9480
RX
単芯線
多芯ケーブルのジャケット及び内部導体加工
シールドケーブル
同軸ケーブル
極細同軸ケーブル
マーキング
送り装置及び受け取り装置

■技術仕様

MS9480S/MS9480M/MS9480MR/MS9480RS/MS9480RSX/MS9480RX

型式 MS9480
S
MS9480
M
MS9480
MR
MS9480
RS
MS9480
RSX
MS9480
RX
最大ケーブル外径 12.5mm 6.5mm
最大ケーブルサイズ 20mm2(4mm) 6mm2(10AWG)
(shignal cinductor)
カッターヘッドブースター(オプション)使用時 25mm2(サンプル加工が必要)
最大プログラムレイヤー数
(異なる径のオペレーション)
無限大
最大ケーブル長さ 59~1,000,000mm 21.5~1,000,000mm
最大ケーブル長(ショートモード不使用) 8~59mm 8~21.5mm
ストリップ長さ 0.1~1,000,000mm
最大引張長さ 左端末 95mm 95mm 17.3mm
右端末 195mm 135.5mm 40.3mm
インターフェース 標準 2×USB、2×イーサネット、プリフィーダ、ホットスタンプ、受取装置
オプション 5つのSMI(Schleuniger Machine Interface)により最大2つのマーキングシステム、異なるプリ/ポスト装置、非常停止回路の連動が可能
電源 100-240 VAC, 50/60 Hz 圧縮エアー
圧縮空気 最大7bar(オプション使用時) 最大7bar(エアジェット)
サイズ L734×
W698×
H333
mm
L934×
W698×
H333
mm
L734×
W698×
H333
mm
重量 80kg 86kg 89kg 95kg 72kg
