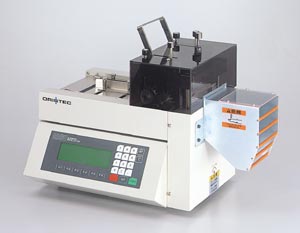

オリスカット OTC25/OTC25Tオリムベクスタ（ORIMVEXTA）
※代替え商品はPC-1Z 測長切断機 ポータブルカッター【ローラーフィードタイプ】となります。
販売終了
ORISTEC
オリスカット
OTC25
OTC25T
切断材質を選ばない、オールマイティ型の電動カッターです。
- 表示型操作パネルで、各種設定も簡単です。
- 線材によりシャー刃、薄刃の２タイプよりお選びいただけます。
- 多種多様のワーク切断が可能
- シャー刃と薄刃の交換が可能
- 長さ補正機能付き
- ローラー隙間調整機能付き
- ハーフカットの調整機能付き
■適合材料
- ガラスクロスチューブ
- 絶縁電線
- スズメッキ線
- テフロンチューブ
- シリコンチューブ
- テープハンダ
- 絶縁紙
- ラミネートシート
- フィルム
■仕様
| 刃物のタイプ | シャー刃仕様 | 薄刃仕様 |
|---|---|---|
| 型式 | OTC25 | OTC25T |
| 送りモーター | ステッピングモーター | |
| 切断モーター | レバーシブルモーター | |
| 材料送り方式 | ローラー駆動 | |
| 送り速度 | 5～500mm/秒(1mm単位) | |
| 最小設定単位 | 0.1mm | |
| カット長 | 1～99999.9mm | |
| カット数 | 1～999999 | |
| 繰り返し切断精度 | ±0.2mm (当社試験材による切断精度です) |
|
| 有効切断幅 | 100mm | |
| 切断部の開口高さ | 20mm | |
| 外径寸法 | W390×D360×H330mm (つまみなどの突起部は含まれていません) |
|
| 電源 | AC100V,50/60Hz,3A | |
| 重量 | 30k | |
■オプショナル部品
-
- GS25 走行ガイド
- 2つの材料を並べて同時に切断する時に便利です。
-
- UT25 替刃ユニット
- OTC25（シャー刃）からOTC25T（薄刃）の交換の場合に必要です。
■保守部品
【OTC25用（シャー刃タイプ）】
- HU25 可動刃（上刃）
- HS25 固定刃（下刃）
【OTC25T用（薄刃タイプ）】
- HT25A 替刃（10枚入）
- HM22A 刃受（10枚入）
- HM22 刃受（50枚入）
【OTC25/25T共通】
- 上ローラー
- 下ローラー
