プログラム機能搭載ワイヤーストリッパー MIRA 230/230QKomax Japan


大きな画面でスイスイ動く、AWG8~32のワイドレンジ!
半自動機の中でも特に高機能・高性能で高いパフォーマンスを兼ね備えた新型機です。

Komax WIREのMIRA 230(ミラ230)。AWG8~32の幅広いストリップ可能範囲。シーケンス機能(リスト運転)により、多芯ケーブル内部の異なる電線径のストリップ加工にも適しています。

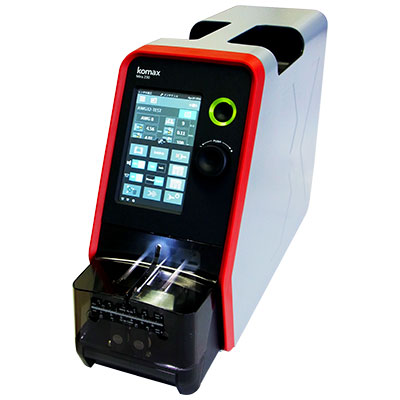

プログラム機能搭載ワイヤーストリッパー

MIRA 230【ミラ 230】
MIRA 230Q【ミラ 230Q】ACD機能搭載


シーケンス機能により、多芯ケーブル内部の異なる電線径のストリップ加工にも適しています。


MIRA 230は、今日の様々な電線ストリップ加工の要求に対応するためにプログラム機能を搭載したマシンです。多芯ケーブル加工のベストソリューションです。


  • 複合ケーブルなど複数の電線サイズ、加工仕様が1本のケーブルに混在する場合でも、シーケンス機能により、設定変更することなく加工していくことが可能です。
  • また、先端カット機能を有し多芯ケーブルなどの圧着前加工が容易になります。
  • 標準装備のエアブローで、ブレードのカスを自動的に素早く落とし、剥きカスによる作業の中断を抑制します。
  • 薄型グリッパー装着時も安全カバーを外すことなく作業が可能です(タッチパネル上の操作のみでカッターヘッドを手前にセット出来ます)。

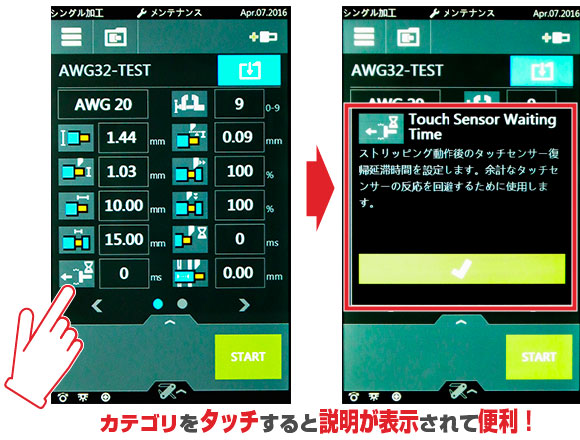

  • スクリーン上に簡易取扱説明機能があり、取説を開かなくてもプログラムが可能です。

■MIRA230Qの特徴

『芯線傷検知機能』を追加のMIRA230Q

  • MIRA230の基本性能はそのままに芯線傷検知機能を追加しました。
  • 芯線切れ、引っ張り傷(赤剥け)などを発見するための目視による確認が不要に!
  • 工数の削減、品質の向上が可能に!
  • 追加の設定可能項目は、根元の傷検知の有無、引っ張り傷検知の有無、引っ張り傷の大きさの設定(単位mm)。
  • 芯出し治具(センタリング調整治具)標準付属。

ぜひ、実機で効果をご確認ください。
デモ機のご依頼は、 お問い合わせよりご依頼ください。

[シーケンス機能]とは

リスト運転とも呼ばれ、登録した加工プログラムをリスト順に自動で切替る機能です。 太さや色が違う電線を見た目で加工できます。 加工仕様の異なる加工プログラムを選択することにより、タッチパネルでの操作なしで各加工ごとにプログラムデーターが自動で変わります。 特に多芯線や複合ケーブルの加工の際に威力を発揮します。


どんな作業にも対応可能な高い汎用性。

  • AWG8/最大電線外径φ6.5 mmまでの幅広いストリップ可能範囲
  • 強いカット力、ストリップ力を持った頑丈な設計
  • 様々なプログラム機能とパラメーター

効率を高めるスマートなデザイン。

  • ワイヤーライブラリによる高い再現性
  • シーケンス機能使用で異なる線径の電線を順番に加工
  • スマートフォンのようなタッチスクリーンで素早い操作性

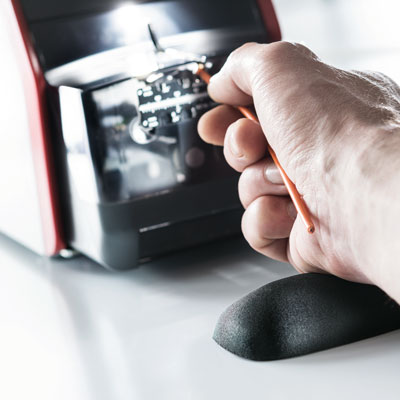

  • 人間工学に基づいたデザインによる高い生産性(照明、ハンドサポート)

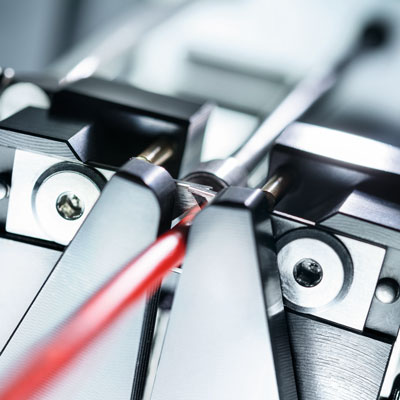

頑丈な設計と特殊機能で日々の作業を効率化。

頑丈に設計されたMIRA 230は、ストリップ可能な電線サイズが最大AWG 8(最大電線外径6.5mm)まで。 ストリップと先端カット(2mm²/AWG14/φ1.6mmまで)に加え、 加工困難な作業を可能にする特殊機能を備えています。 高いストリップ力により、加工困難な硬い被覆の電線ストリップも可能です。

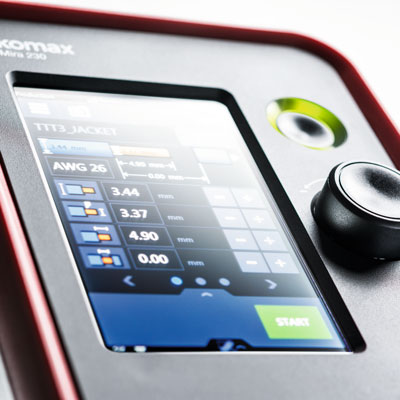

スマートフォンのような操作性。

大型タッチスクリーンでスマートフォンに似た直感的な操作を可能にします。 楽しく操作でき、トレーニングに必要な時間も軽減できます。それぞれの機能はテキストと視覚的で操作できます。 ライブラリへは全ての機能画面を保存することができ、検索とフィルタリング機能で簡単に呼び出すことができます。

スマートフォンのような操作性

シーケンス機能:多芯ケーブル用加工。

MIRA 230の最大の魅力はシーケンス機能の設定が簡単なところです。これによりMIRA 230は多芯ケーブル加工に最適なモデルとなっています。 プログラム変更を必要とせず一度のプログラムの呼び出しで、複数の内部電線をそれぞれ異なる条件でストリップおよびカットできます。 ワイヤーと同様、シーケンスのプログラムもライブラリに保存でき、いつでも呼び出すことができます。


高い品質の再現性。

全てのパラメーター(設定項目)がライブラリに保存され、簡単に登録された設定を呼び出すことができます。 間違った変更を避けるためにパスワードでアクセスを制限することも可能です。 パラメーター(設定項目)は直接タッチパネルに触れるか、ジョグダイヤルでも簡単に入力できます。

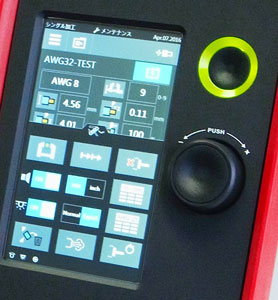

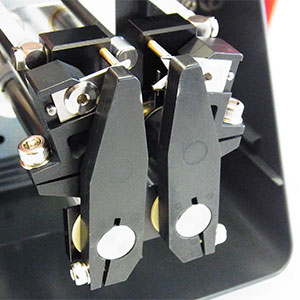

ジョグダイヤルでパラメーターを素早く簡単に入力 高いカット力・ストリップ力を有する頑丈な設計
ジョグダイヤルでパラメーターを素早く簡単に入力 高いカット力・ストリップ力を有する頑丈な設計

■特殊な応用例

  • 異なる導体面積とストリップ長さの多芯ケーブル(シーケンス機能)
  • 内部電線の長さ(首下)が短い多芯ケーブル

■機能(選択)

  • フルストリップ
  • セミストリップ
  • 先端カット(ゼロカット)
    2mm²/AWG14/φ1.6mmまで。 様々な用途に使える機能(例:ゼロカットや短いストリップ長(1.5mm未満)をする場合)
  • マルチストリップ
    長いストリップ長や被覆の密着が強い場合でも、信頼性の高い作業が可能。

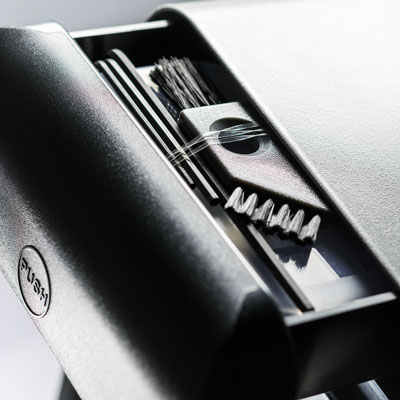

■「MIRA230専用」別売りオプション【バリューキット】Value kit

バリューキットの内容は下記3点となります。MIRA230専用オプションです。※MIRA230Qには付きません。

芯出し治具(センタリング調整治具)
グリッパー、ブレードアーム用。
グリッパーとブレードアームの校正に使用します。
ワイヤーレベラー(ゲージ)
刃物の中心に電線を正確に挿入する為に使用します。
予備の替刃
交換用の替刃です。
芯出し治具(センタリング調整治具)グリッパー、ブレードアーム用。グリッパーとブレードアームがズレた時に使用します。
ワイヤーレベラー(ゲージ)。刃物の中心に電線を正確に挿入するために使用します。
予備の替刃。交換用の替刃です。

※芯出し治具はMIRA230Qに標準で付属しております。



■仕様

型式 MIRA230 MIRA230Q
芯線接触の監視 ACD (自動導体検知)
対象電線サイズ(ストリップ) 0.03~8mm2mm²、AWG32~8(線材による)
最大電線外径 6.5mm(線材による)
ストリップ長さ 1.5~46mm
先端カットを含むストリップ長さ =46mm–先端カット長さ
先端カット長さ =46mm–ストリップ長
引っ張り長さ 0.01~46mm
先端カット可能な最大電線サイズ 2mm2mm²/AWG14/φ1.6mm(線材による)
切り込み径設定単位 0.01mm
ストリップ長さ設定単位 0.01mm
標準グリッパーでの対応可能最短挿入長さ 11mm以上 12mm以上
オプションの薄型グリッパーでの
対応可能最短挿入長さ
8mm以上 9mm以上
ライブラリ登録可能件数 1500
シーケンス機能:最大ステップ数 100
サイクルタイム(弊社条件による) 0.35 秒
供給空気圧力 (エアブロー機能) 0.5~0.7 MPa
スクリーンサイズ 5”
スタンドバイモードからの起動時間 < 1 秒
動作保障温度 5~40 °C
入力電源 100-240VAC,120VA
外径寸法(W×H×D) 141×290×473mm
重量 11kg
