電動ワイヤーストリッパー B300Schleuniger

価格    ≫価格表ページで価格を確認する

お問い合わせフォームへ製品へのお問い合わせ
Schleuniger シュロニガーの電動ワイヤーストリッパー B300

電動ワイヤーストリッパー

B300

高性能かつシンプルなストリップマシン

  • 鮮明な高解像度5インチ・カラータッチスクリーン。
  • スムーズで直感的な操作。
  • ワークスペース全体を見やすくするLEDライト。
  • 高感度リリース機構 - 細く柔軟なケーブルに最適。
  • 撚り線と芯線の加工パラメーターの単位はmm²とAWG。
  • 常時軸モニタリング装置による高いプロセス安全性。
  • アップグレードキットとオプションによる機能拡張。

Strip Series B300 ストリップシリーズ B300 ストリップマシン ストリッピング

  • B300：データ保存不可
  • B300 SP：データ保存可能
  • B300_AJ：データ保存不可、エアージェット付
  • B300_AJ SP：データ保存可能、エアージェット付

コンセプト

B300は、特にパワフルでユーザーフレンドリーなストリップマシンを お探しのお客様に最適なシリーズです。優れた費用対効果を特徴としています。 繰り返し精度、機械的精度および短い作業ステップにより、 一般的なストリッピングにおいて高い生産性を実現ます。人間工学に基づいた操作と、 使い勝手の良い5インチ・カラータッチスクリーンによる プログラミングを重視することにより、生産性をさらに向上させまし た。

B300は、断面積0.03～8mm²(32～8AWG)、最大径7mmのケーブルに 対応するプログラム可能な万能ストリップ装置です。すぐに使用可能、 プログラミングの知識がなくても極めて簡単に操作可能。軸の目標 値と実測値を常時チェックすることで、参照の手間が省け、品質が向上と、 時間も短縮されます。高感度トリガーセンサーがケーブル末端に触れると、 B300はストリッププロセスを開始します。中身を廃棄しやすい 大型のゴミ容器により、多くの作業を中断せずに行うことができます。


機能

  • 処理加工可能なすべてのケーブルでブレード交換が不要
  • カバーフードからブレードまでが短距離(9mm)
  • 高解像度タッチディスプレイによる直感的な操作
  • 撚り線と芯線の加工パラメーターの単位はmm²とAWG
  • 高感度トリガー機構
  • 視覚的に制御可能なストリッピングプロセス
  • 柔軟性と広範性に富んだ用途

プログラム可能な処理パラメータ

  • ストリップ長さと引き剥がし長さ
  • カット直径
  • 引き剥がし前のカッター開(プルオフ開)
  • クランプ力

オプション

  • 多芯ケーブルの多重ストリップ、変位ストリップ、連続ストリッピングなどの機能を強化したソフトウェアのアップグレード。
    さらに、今回のアップグレードには、検索機能とバーコードリーダを備えた商品ファイリングシステムも含まれています。
  • フットペダル
  • お客様のニーズに応じたケーブル専用クランプジョー
  • ゴミ吸引システム付きブローアウトキット

適用範囲

  • 絶縁電線
  • 裸線
  • 一芯線
  • カプトン®
  • 単芯線
  • 撚り線
  • 多芯線
  • ポリウレタン
  • 塩化ビニル
  • テフロン®
  • テフゼル®

型式 B300 B300 SP B300_AJ B300_AJ SP
データ保存の可否 - ○ - ○
エアージェット - - エアージェット付 エアージェット付

ストリッピング用ワイヤー直径 0.03～8mm²(32～8AWG)
カット用ワイヤー直径 最大2.5mm²(撚線)
原材料直径 7mm
原材料タイプ 単線、電源コード、多芯ケーブル、センサーケーブル、光ファイバーケーブルのシース
ストリップ長さ 最大50mm
プルオフ長さ 最大30mm
専用ジョーによる挿入深さ
(ブレイクアウト長さ)		 5.5mm
サイクルタイム 0.35秒(0.75mm²ケーブル、ストリップ長さ10mm、ドローオフ長さ5mm)
作動 高感度ケーブルセンサーまたはオプションのフットペダル

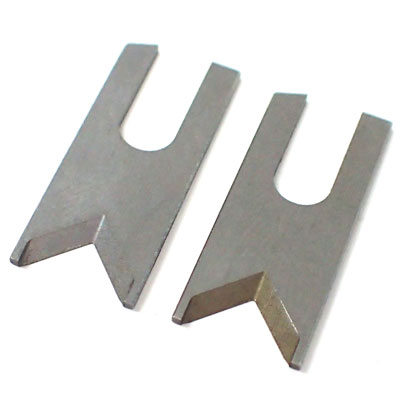

ナイフの種類 V型カッター
クランピング プログラム可能なクランプ力、交換可能なクランプジョー
インターフェース USB「Host(ホスト)」、フットペダル
LCDディスプレイ 高解像度5インチ・カラータッチスクリーン
ノイズレベル 70db(A)未満
フィード 100～240VAC,50/60Hz
圧縮エア接続 6bar(オプションのブローオフキット使用時)
寸法（長さx幅x高さ） 418x132x317mm
重量 11kg
CE適合性 B300は、すべてのCEおよびEMC機械指令(機械的および電気的安全性と電磁両立性)に完全に適合しています。
重要な注意事項 処理能力についてご不明な点がございましたら、ケーブルのサンプルを弊社にご送付されることをお勧めします。絶縁材が硬くなっていたり、こびりついているケーブルの場合、導体断面積が加工範囲内であってもストリップできないことがあります。サンプリング用ケーブルの導体断面積は、6mm²以上必要です。

「電動小型ワイヤーストリッパー US2300」の後継機種です。
