ケーブルチェッカー MHC-681AMIZUSAWA


※代替え商品は【16ピン】小型高性能ハーネスチェッカー治具セット MHC-16となります。

ケーブルチェッカー

販売終了

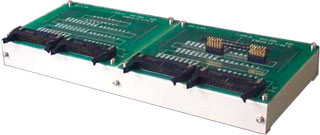

ケーブルチェッカー

MHC-681A


最大68ピンのチェックができる簡単操作のハーネス検査機。

  • 誰でも簡単に扱える操作性。
  • 全てのピンに対応した分かりやすいランプ表示機能。
  • 最大68ピンのチェックが行えます。
  • サンプルケーブルの結線を簡単に確認できます。
  • チェッカー本体が正常に働いているかを確認できます。
  • 瞬時的な断線、ショートなどの検査ができます。

■オプションパーツ

型式 内容
CBM-910Ⅱ プリンター
MHC-001 プリンター用ケーブル
MHC-002 治具基板2.54/1.2ダブル、千鳥4列
MHC-003 治具基板2.54/2.5/2.0/1.27シングル
MHC-005 治具台
ハーネスチェッカー基板

■仕様

品名 ケーブルチェッカー
型式 MHC-681A
検査ピン数 最大68ピン
検査方式 サンプリング及び総当たり方式
判定結果 OK、オープン、シュート、誤配、番線ランプの表示及びブザー音、オプションでプリンター印字
プリンター出力 高密度15PD-SUBコネクター
外形寸法 W190×D200×H55mm
電源 AC100V±10%約8W
付属品 本体と治具基板を接続するケーブル一式
重量 1.6Kg
