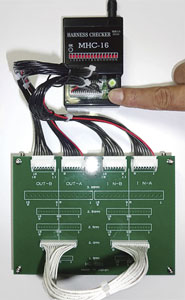

【16ピン】小型高性能ハーネスチェッカー治具セット MHC-16ピース電気

小型高性能ハーネスチェッカー

【16ピン】小型高性能ハーネスチェッカー治具セット

MHC-16


1ピン~16ピンまでのハーネス導通検査が行えます。

  • 小型85(D)×60(W)×26(H)mm、重量60gの軽量ボディ。
  • 最大16ピン(8本)までの配線確認が可能。
  • サンプリング方式を採用しているため、一度配線を読み込んだ後はスイッチを押すことなく検査が可能。
  • OK判定はブザー音とOKランプで表示。NG判定の場合はピン番号を点灯してお知らせします。
  • SAVE機能で結線を記憶させることができ、次回の検査時はサンプリングケーブルなしでも検査可能(結線情報は一度電源を切っても上書きされるまで保存されます)。
  • ケーブルをつないでいる限り、繰り返し連続で配線確認をしているため、瞬時検査にも対応しています。
  • コネクタを設置(半田付け)して、検査対象のハーネスを取り付けて検査を実施します。
コネクタを設置(半田付け)して、検査対象のハーネスを取り付けて検査を実施します。 基板

品名 小型高性能ハーネスチェッカー治具セット
型式 MHC-16

■仕様

検査ピン数 最大16 ピン
検査方式 サンプリング方式(出力対入力総当たり比較方式)
判定レベル 導通・解放レベル約2kΩ
判定結果 OK、①~⑯NG 時ランプ表示およびブザー音
使用温度 0°C~+45°C
外形 85(D)×60(W)×26(H)mm
重量 約60g
電源 DC5V 0.1A

■付属品セット内容

名称/型式 説明

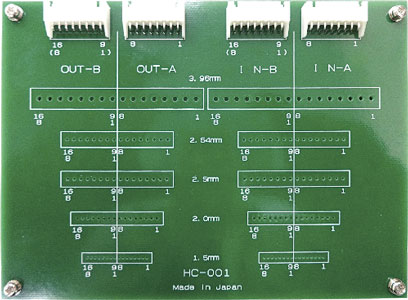

治具台及び治具基板
HC-001-16
1.5mm、2.0mm、2.5mm、2.54mm、3.96mmピッチの各ベースポストが取付け可能なため多種多様なコネクタに対応しています。※治具台及び治具基板(HC-001-16)はオプションで別売り販売もしています。
ケーブル 接続ハーネス、検査ハーネス。AWG24×16。
ハーネスチェッカーと治具基板を接続するケーブル2本。
初期チェッカー動作確認用ケーブル1本。
電源アダプタ 1本。AC100V→DC5V
取扱説明書 1本。
