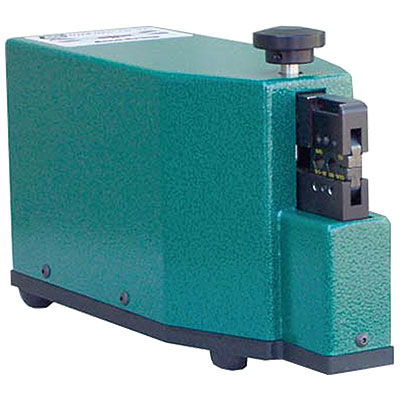

ワイヤークリンパー【WireCrimper】 M62CARPENTER
ワイヤークリンパー【WireCrimper】
M62
エアー駆動式。簡単なダイス交換で様々な端子の圧着が可能。
- フットスイッチ駆動式なので両手で作業ができます。
- コンパクトサイズで作業場所も選びません。
- 「M62」にはダイスは付いておりません。別途ダイスセットが必要になります。
手動圧着工具のクリンプマスター用のダイスセットを使用。
|
■仕様
| 品名 | ワイヤークリンパー |
|---|---|
| 型式 | M62 |
| エアー | 80～100PSI(5.6～7kgf_/cm²) |
| 外形寸法 | W102×D292×H172mm |
| 重量 | 約6.8kg |
※「M62」にはダイスは付いておりません。別途ダイスセットが必要になります。
手動圧着工具のクリンプマスター用のダイスセットをご参照ください。

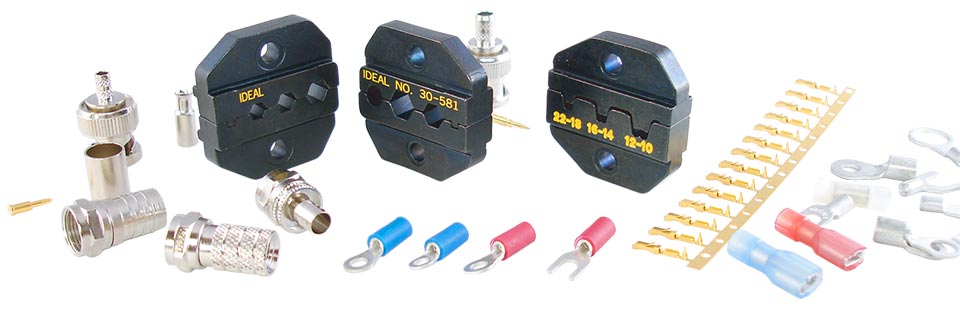

■ダイス一覧
| 適用コネクター、ケーブル | ダイスセットの型式 | ダイス形状 |
|---|---|---|
| AMP RJ-45 8ポジション | 30-560 | |

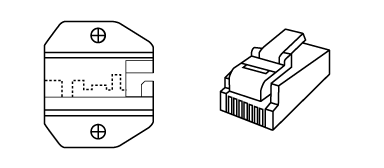

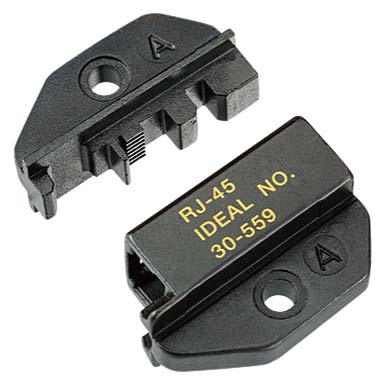

| RJ-45 8ポジション（AMP除く） | 30-559 | |

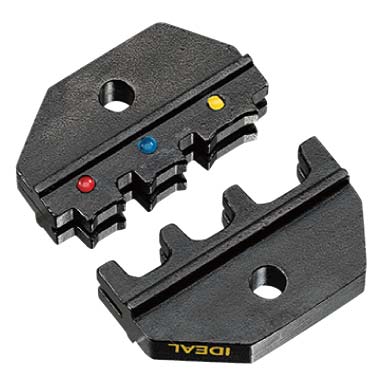

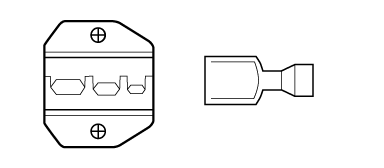

| 22-10AWG 絶縁被覆付 差し込み接続端子 |
30-594 | |

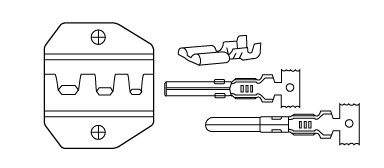

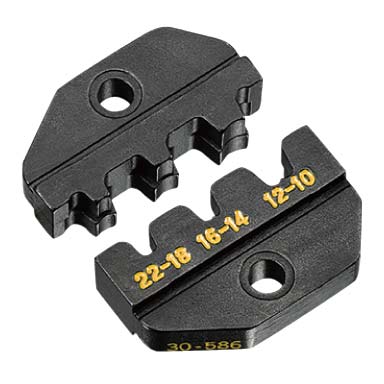

| オープンバレルコネクター ダイス30-586：22-12AWG （0.324-3.31mm） |
30-586 | |

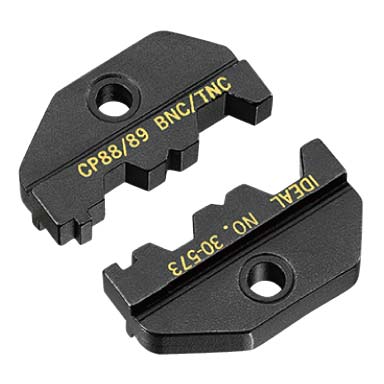

| Cambrige CP-88,CP-89 BNC/TNC同軸コネクター RG-58/59/62 AUケーブル 六角対辺 7.75/1.73/5.79mm |
30-573 | |

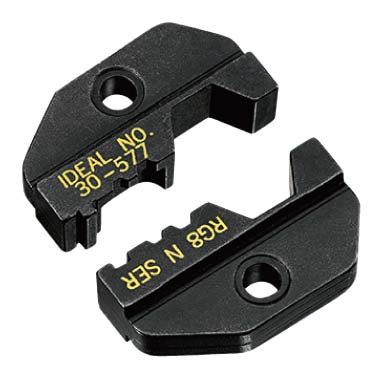

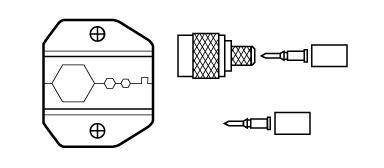

| RG-8/11/213/216 イーサネット、 Nシリーズ・プラグ&ジャック ツイナックスセンターピン用 六角対辺 10.90/2.54/2.03mm |
30-577 | |

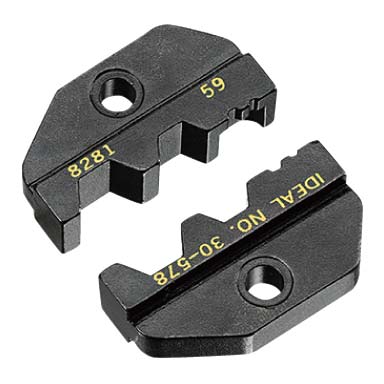

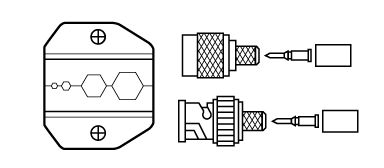

| RG-59/6 Belden8281 50/75 OHMセンターピン用六角対辺 8.23/6.48/1.73/1.07mm |
30-578 | |

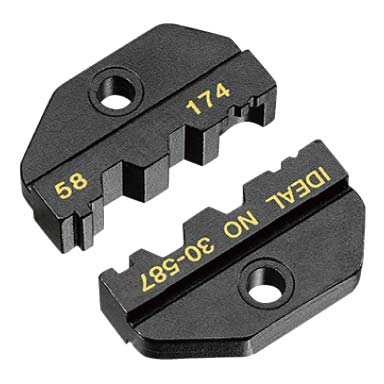

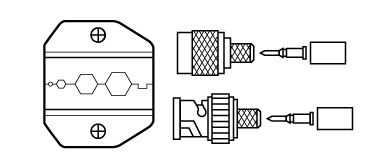

| RG-58/174/8218 50/75 OHMケーブル六角対辺 5.41/4.52/1.73/1.07mm |
30-587 | |

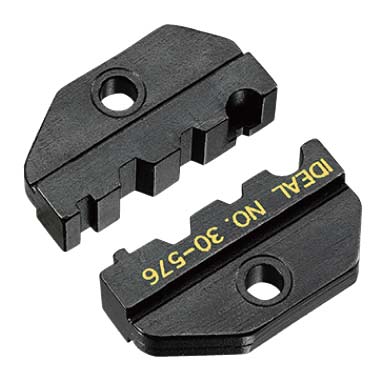

| RG-174 Mini-59 BNC/TNC 六角対辺 4.52/3.25/1.73mm |
30-576 | |
| RG-11 2/4/6ポジション | 30-556 | |
| RG-58/59高圧ケーブル 薄被覆PVC用六角対辺 5.41/4.83/1.73/1.07mm |
30-591 | |

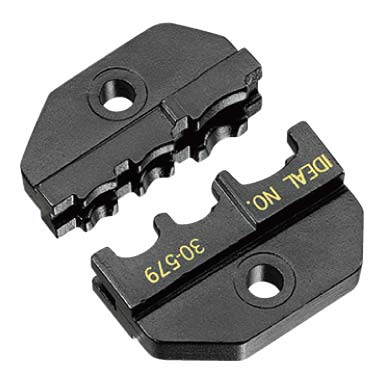

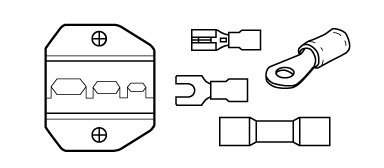

| 22-10AWG 絶縁被覆付端子 識別カラー付 |
30-579 | |

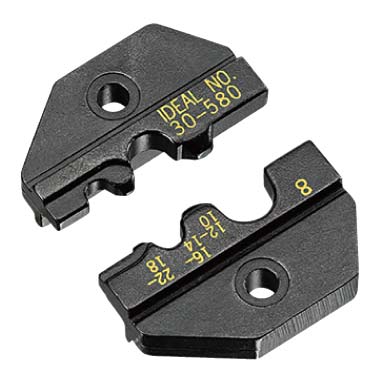

| 22-8AWG 裸圧着端子、スリーブ | 30-580 | |

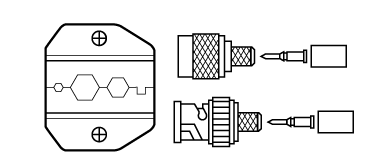

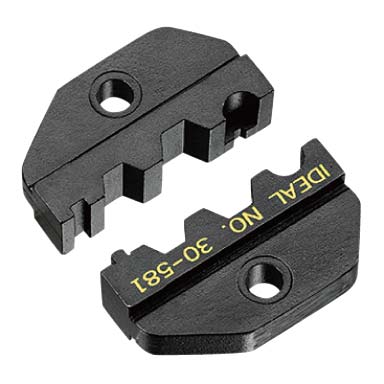

| RG-58/59/62 BNC/TNC 3ピース6角タイプコネクター 六角対辺 6.48/5.41/1.73mm |
30-581 | |

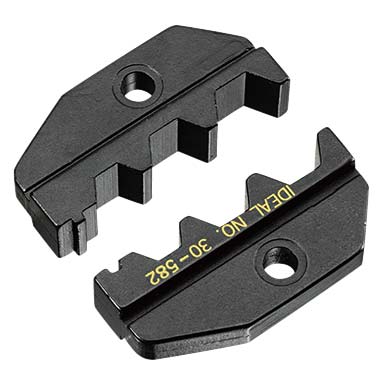

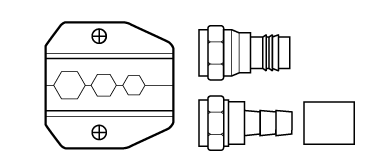

| RG-59/6Fタイプ CATV 六角対辺 8.89/8.13/6.48mm |
30-582 | |

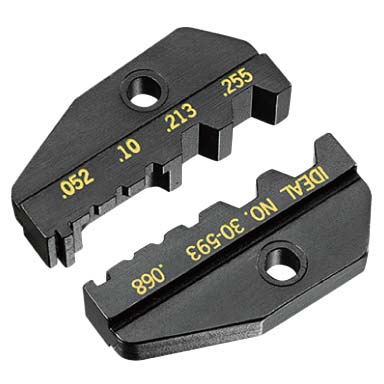

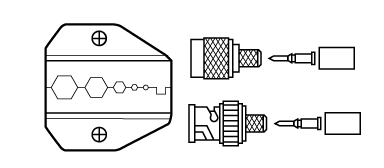

| Mini UHF,BNC/TNC 六角対辺 1.32/1.73/2.54/5.41/6.48mm |
30-593 |

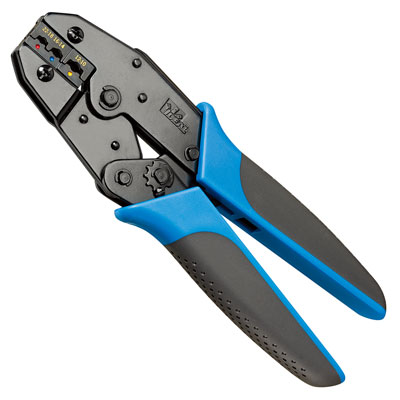

※同じダイスを使用する手動圧着工具「クリンプマスター」もございます。
