クリンプマスターCrimpmaster/IDEAL

クリンプマスターの詳細イメージ

クリンプマスター


あらゆるコネクター、プラグに対応可能なハンドツール。

  • ダイス交換式の汎用ラチェット式クリンプツール。

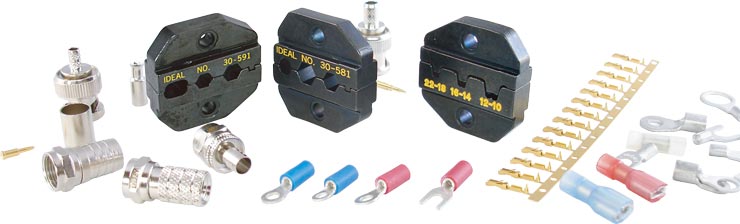

  • 同軸ケーブル、モジュラープラグ、絶縁・裸端子など、あらゆるコネクター、プラグに対応します。
  • 交換ダイスは全16種類。

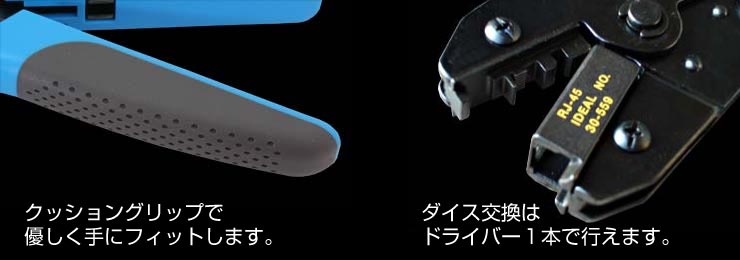

  • 豊富な交換ダイスが魅力のラチェット式クリンプツールです。ダイス交換はドライバー1本で行えます。
  • 圧の調整機能付き。
  • ラチェットのギアー解除レバー付き。

寸法:全長240mm 重量510g

クリンプマスター

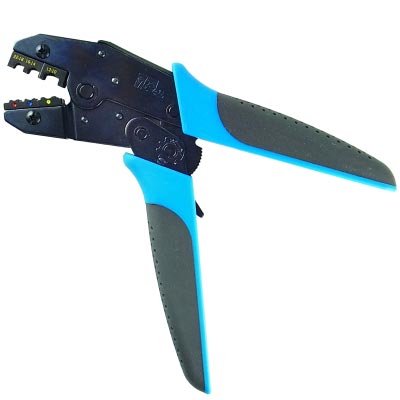

クリンプマスター
クリンプマスター閉じ

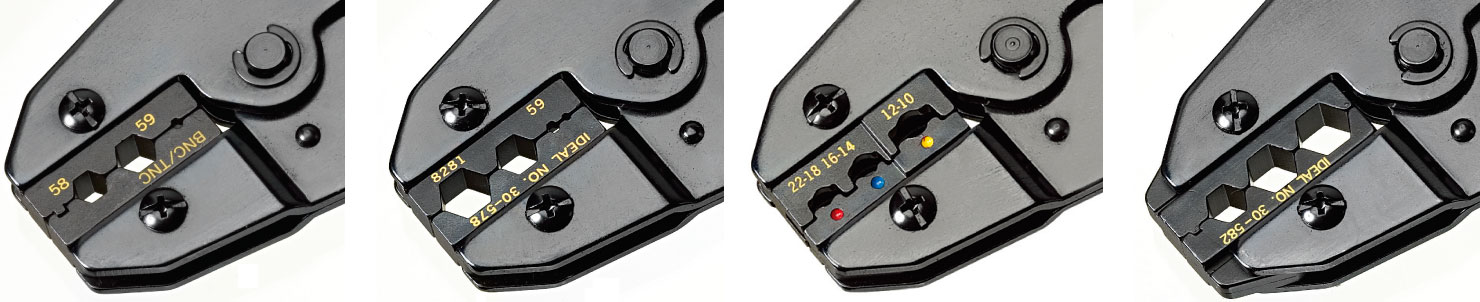

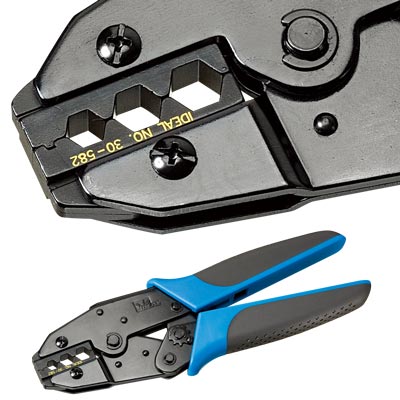

クリンプマスターダイス部アップ

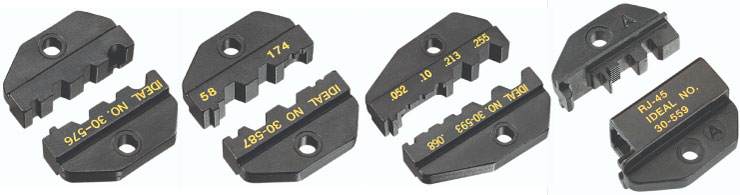

クリンプマスターダイスイメージ クリンプマスター説明イメージ

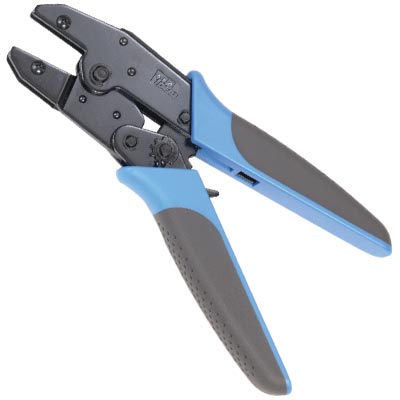

■フレーム本体(ボディ)のみ

クリンプツールフレームのみ(ダイスは付いておりません)

品名 フレーム本体 30-506フレームのみ、ダイス無し
型式 30-506

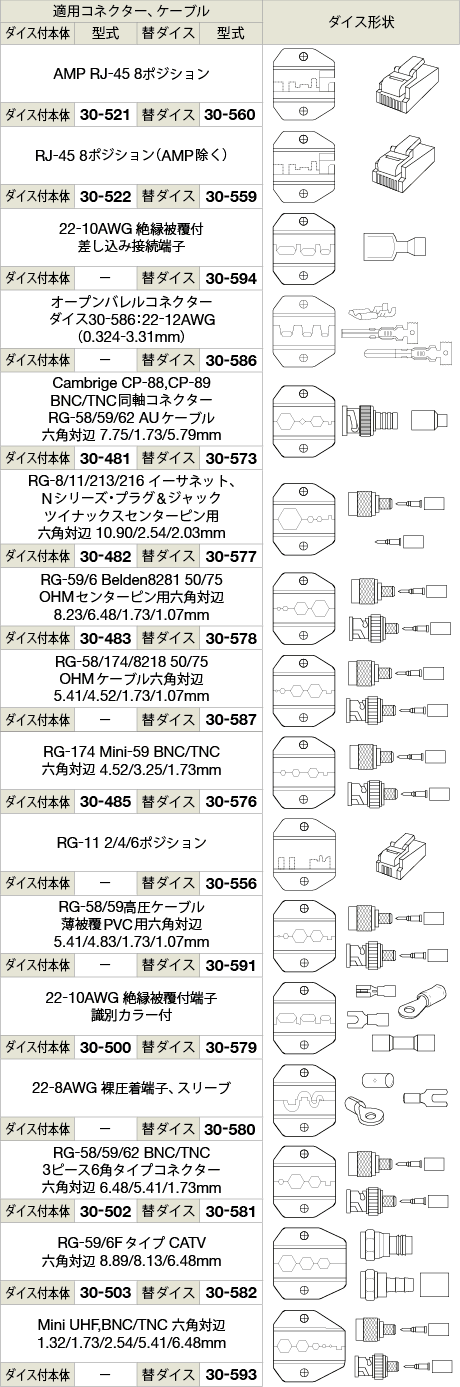

■ダイス付本体及び替ダイス一覧

適用コネクター、ケーブル 型式 ダイス形状
ダイス付本体 替ダイス
AMP RJ-45 8ポジション 30-521 30-560
AMP RJ-45 8ポジション
RJ-45 8ポジション(AMP除く) 30-522 30-559
RJ-45 8ポジション(AMP除く)
22-10AWG 絶縁被覆付
差し込み接続端子

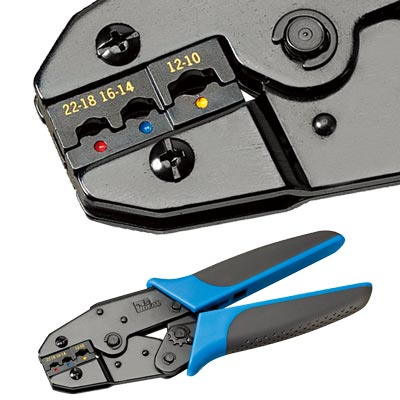

30-594
22-10AWG 絶縁被覆付 差し込み接続端子
オープンバレルコネクター
ダイス30-586:22-12AWG
(0.324-3.31mm)
30-586
オープンバレルコネクターダイス30-586:22-12AWG(0.324-3.31mm)
Cambrige CP-88,CP-89
BNC/TNC同軸コネクター
RG-58/59/62 AUケーブル
六角対辺 7.75/1.73/5.79mm
30-481 30-573
Cambrige CP-88,CP-89 BNC/TNC同軸コネクター RG-58/59/62 AUケーブル六角対辺 7.75/1.73/5.79mm
RG-8/11/213/216 イーサネット、
Nシリーズ・プラグ&ジャック
ツイナックスセンターピン用
六角対辺 10.90/2.54/2.03mm
30-482 30-577
RG-8/11/213/216 イーサネット、 Nシリーズ・プラグ&ジャック ツイナックスセンターピン用 六角対辺 10.90/2.54/2.03mm
RG-59/6 Belden8281 50/75
OHMセンターピン用六角対辺
8.23/6.48/1.73/1.07mm
30-483 30-578
RG-59/6 Belden8281 50/75 OHMセンターピン用六角対辺 8.23/6.48/1.73/1.07mm
RG-58/174/8218 50/75
OHMケーブル六角対辺
5.41/4.52/1.73/1.07mm
30-587
RG-58/174/8218 50/75 OHMケーブル六角対辺 5.41/4.52/1.73/1.07mm
RG-174 Mini-59 BNC/TNC
六角対辺 4.52/3.25/1.73mm
30-485 30-576
RG-174 Mini-59 BNC/TNC 六角対辺 4.52/3.25/1.73mm
RG-11 2/4/6ポジション 30-556
RG-11 2/4/6ポジション
RG-58/59高圧ケーブル
薄被覆PVC用六角対辺
5.41/4.83/1.73/1.07mm
30-591
RG-58/59高圧ケーブル 薄被覆PVC用六角対辺 5.41/4.83/1.73/1.07mm
22-10AWG 絶縁被覆付端子
識別カラー付
30-500 30-579
22-10AWG 絶縁被覆付端子 識別カラー付
22-8AWG 裸圧着端子、スリーブ 30-580
22-8AWG 裸圧着端子、スリーブ
RG-58/59/62 BNC/TNC
3ピース6角タイプコネクター
六角対辺 6.48/5.41/1.73mm

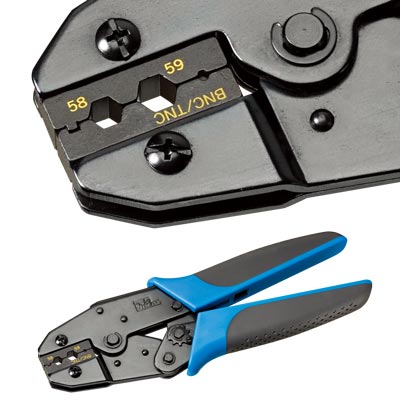

30-502 30-581
RG-58/59/62 BNC/TNC 3ピース6角タイプコネクター 六角対辺 6.48/5.41/1.73mm
RG-59/6Fタイプ CATV
六角対辺 8.89/8.13/6.48mm
30-503 30-582
RG-59/6Fタイプ CATV 六角対辺 8.89/8.13/6.48mm
Mini UHF,BNC/TNC 六角対辺
1.32/1.73/2.54/5.41/6.48mm
30-593
Mini UHF,BNC/TNC 六角対辺 1.32/1.73/2.54/5.41/6.48mm

※同じダイスを使用するエアー駆動式タイプ「ワイヤークリンパー M62」もございます。
