手動計尺巻き取り装置 KHR-420/KHR-515ROKKO


KHR-420/KHR-515 計尺機と6枚羽パラソルを組み合わせた手動巻取装置。

手動計尺巻き取り装置

KHR-420/KHR-515


計尺機と6枚羽パラソルを組み合わせた手動巻取装置。

  • スケールマシンRM-2KZ・RM-3KZと巻き取り機のKHFシリーズを組み合わせた計尺巻き取り機。
  • パラソルとの組み合わせも可能。
型式 KHR-420 KHR-515
巻取胴径 φ120~290mm φ160~420mm
巻取束幅 40~120mm 60~140mm
本体寸法 W1000×D400
高さ1200以下
W1000×D450
高さ1200以下
測長機 RM-2KZまたはRM-3KZ
巻取線径 φ3~10mm φ3~15mm

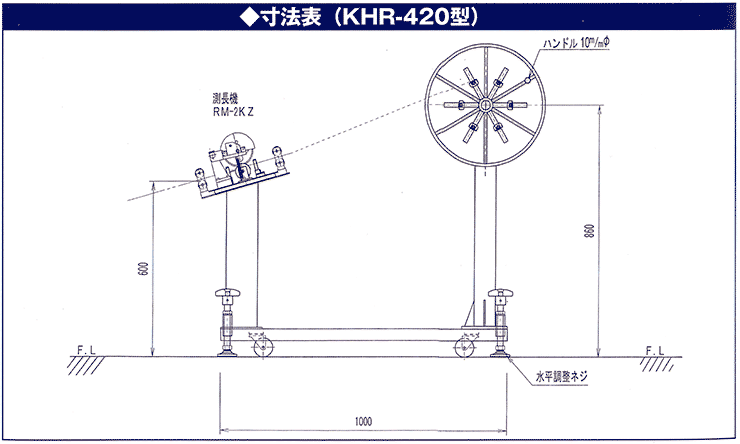

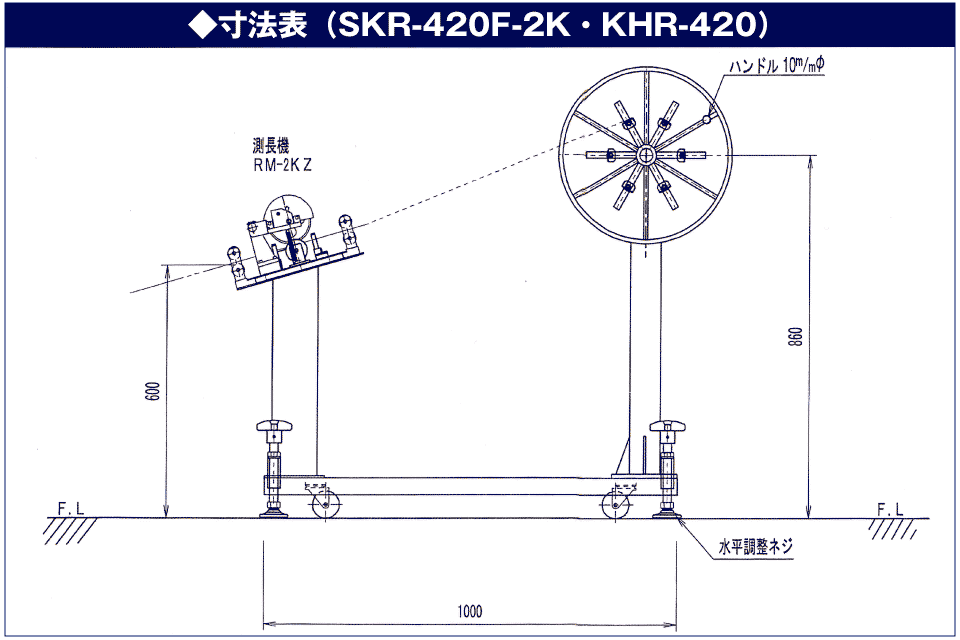

寸法図
