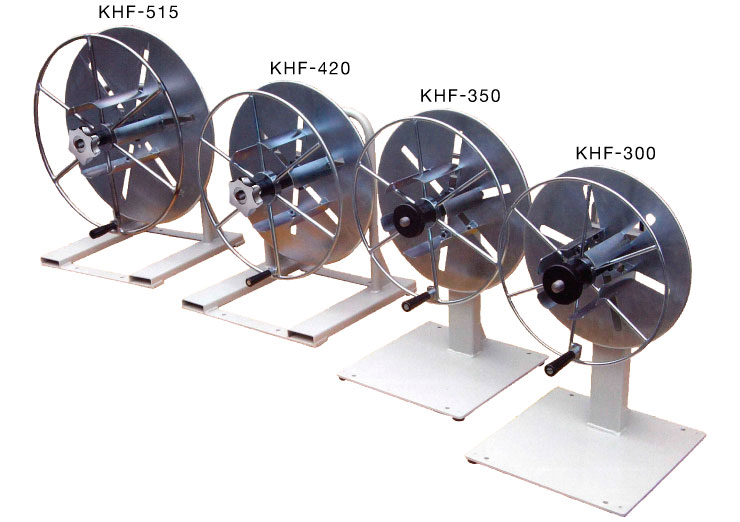

手動式ケーブル巻き取り機 KHF-300/KHF-350/KHF-420/KHF-515ROKKO


KHF-300/KHF-350/KHF-420/KHF-515 羽を6枚使用し、綺麗に素早く巻き取れる縦型の巻取機。

手動式ケーブル巻き取り機

KHF-300/KHF-350/KHF-420/KHF-515


羽を6枚使用し、綺麗に素早く巻き取れる縦型の巻取機。

巻き取り径の調整に加え、付属カラーの組み合わせで巻取幅も変更可能。

型式 巻き取り内径 巻き取り幅 荷重 重量

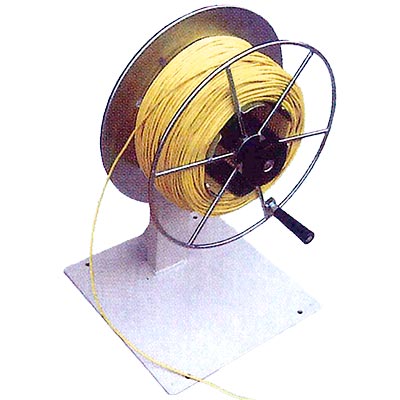

KHF-300 95~230mm 20,40,60,80,100mm 8kg 8.5kg
KHF-350 95~280mm 20,40,60,80,100mm 15kg 9.5kg
KHF-420 120~290mm 20,40,60,80,100,120mm 15kg 15kg

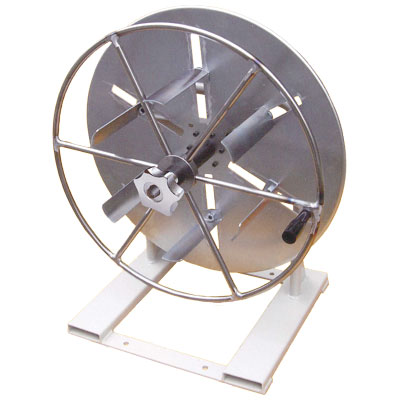

KHF-515 160~420mm 20,40,60,80,100,120,140mm 30kg 17kg

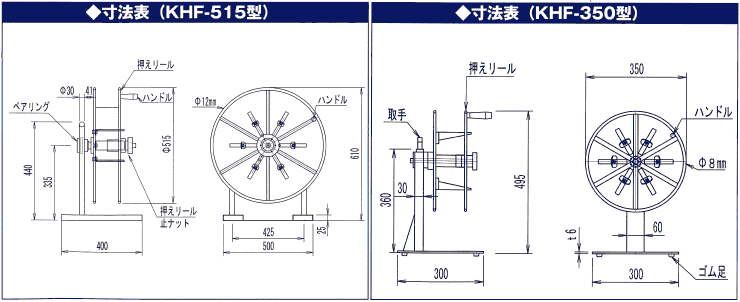

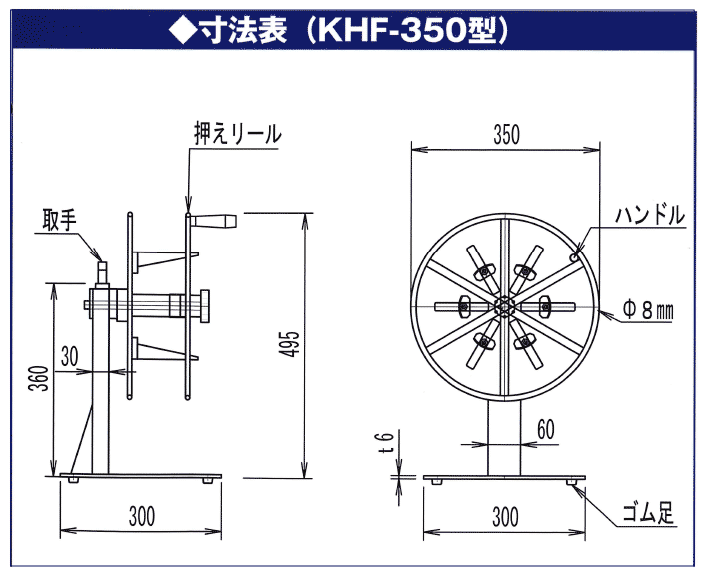

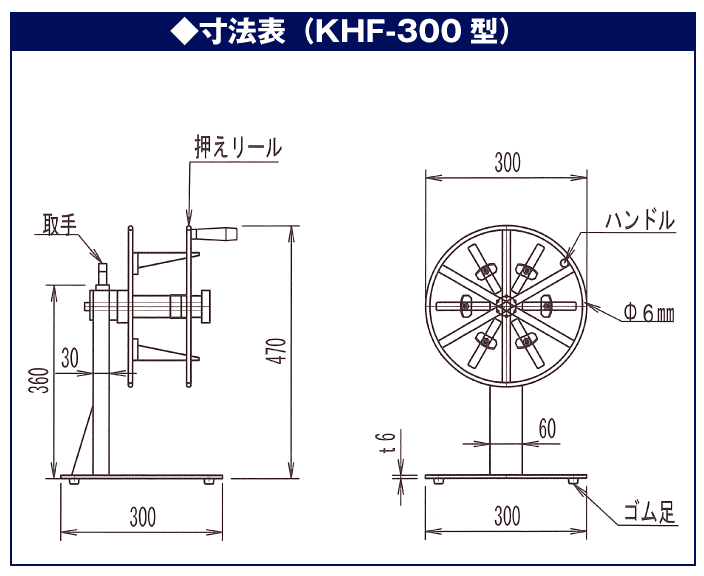

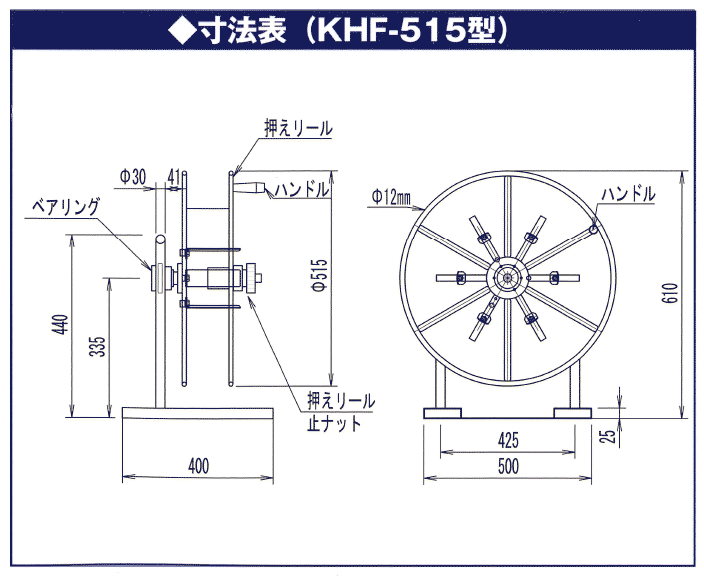

寸法図

手動式ケーブル巻き取り機
手動式ケーブル巻き取り機

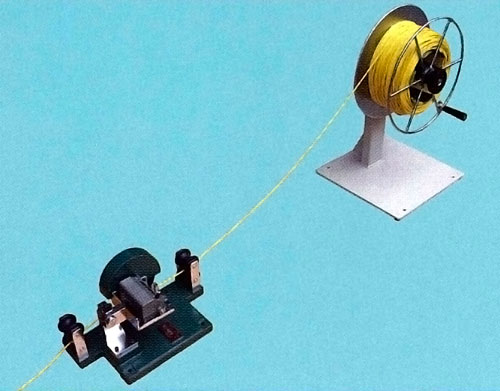

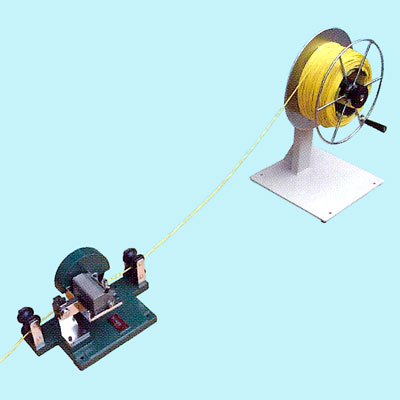

KHF-300 VSF 1.25×1C 200m巻き取り例

手動式ケーブル巻き取り機
