吸引ノズル・フード・キャビネットalsident system


  • 設置場所に合わせてテーブル、壁面、天井への取付ができます。
  • 吸引流量によってスリーサイズから選べます。
  • 標準仕様の他、使用環境によってESDタイプや耐薬品タイプのアームをご用意しています。

ラインナップ【吸引ノズル・フード・キャビネット】

あらゆる吸引媒体と作業環境に適合する専用吸引ノズル・フード・レジューサー。

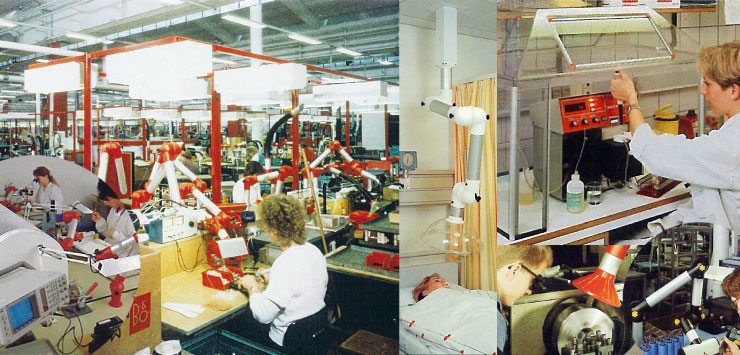

工場、学校、研究室、病院、貴金属加工、薬局、歯科技工などその他多くの用途に使用。

System50/75専用

φ50,φ75のアーム専用の吸引ノズル、フード、レジューサーです。

System100·100-PP·100-ESD専用

φ100のアーム(最大流量400m³/h)性能を存分に発揮させる吸引ノズル、フードです。

System25キャビネット

φ50,φ75,φ100専用のキャビネットです。
吸引アームなどと接続することによりキャビネット内の空気、ガス、臭気、粒子を外部に排気することができます。

デンマークALSIDENT社製のアームは世界的に高い信頼性を得た実績ある環境改善対策商品です

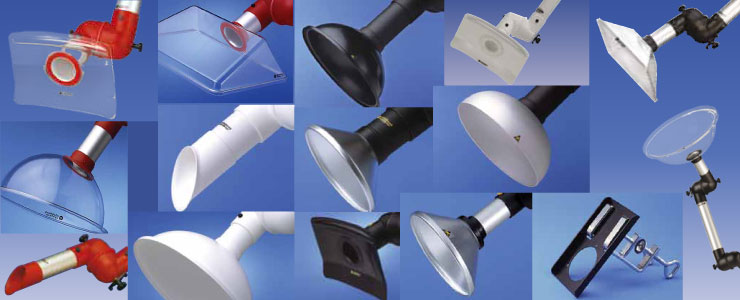

フードの例 フードの例
吸引ノズル・フード・レジューサー【System50/75専用】
  • スリットノズル

    Suction Nozzle

    スリットノズル
  • スリットノズル Suction Nozzle
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1014 アルミ 200
    KPO-1076 アルミ 200
    KPO-1086 ESD 200
    System75(口径φ75用)
    KPO-7514 アルミ 250
    KPO-7576 アルミ 250
  • パイプノズル

    Extractor Tube

    パイプノズル
  • パイプノズル Extractor Tube
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1011 アルミ アルミ 210
    KPO-1012 アルミ アルミ 310
    KPO-1084 ESD アルミ 210
    KPO-1088 ESD アルミ 310
    System75(口径φ75用)
    KPO-7511 アルミ アルミ 250
    KPO-7584 PP 250


  • 丸型ノズル

    Metal Hood

    丸型ノズル
  • 丸型ノズル Metal Hood
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1005 アルミ 200
    KPO-1070 アルミ 200
    KPO-1080 ESD 200
    System75(口径φ75用)
    KPO-7505 アルミ 200
    KPO-7570 アルミ 200
    KPO-7580 PP 200

    ※この商品はパウダーコートを施しています。

  • 角型フード1

    Square Hood-1

    角型フード1
  • 角型フード1 Square Hood-1
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1007 PC 245×220
    KPO-1072 PC 245×220
    System75(口径φ75用)
    KPO-7507 PC 420×320
    KPO-7572 PC 420×320
    KPO-7582 PP 420×320

    ※PPはフランジ・フード共白になります。



  • 角型フード2

    Square Hood-2

    角型フード2
  • 角型フード2 Square Hood-2
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1008 PC 200×150
    KPO-1073 PC 200×150
  • 丸型フード1

    Doom Hood-1

    丸型フード1
  • 丸型フード1 Doom Hood-1
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1006 PC φ385
    KPO-1071 PC φ385
    System75(口径φ75用)
    KPO-7506 PC φ385
    KPO-7571 PC φ385
    KPO-7581 PP φ385

    PPはフランジ・フード共白になります。



  • 丸型フード2

    Doom Hood-2

    丸型フード2
  • 丸型フード2 Doom Hood-2
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1030 PC φ280
    KPO-1090 PC φ280
    System75(口径φ75用)
    KPO-7530 PC φ280
    KPO-7510 PC φ280
  • パイプノズル

    Extractor Tube

    パイプノズル
  • パイプノズル Extractor Tube
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1031 アルミ 210
    KPO-1091 アルミ 210
    System75(口径φ75用)
    KPO-7531 アルミ 250
    KPO-7591 アルミ 250


  • フラットスクリーン

    Flat Screen

    フラットスクリーン
  • フラットスクリーン Flat Screen
    型 式 材質 寸法
    System50(口径φ50用)
    KPO-1032 PC 330×240
    KPO-1092 PC 330×240
    KPO-1089 ESD 330×240
    System75(口径φ75用)
    KPO-7532 PC 330×240
    KPO-7592 PC 330×240
    KPO-7501 PP 330×240
    KPO-7589 ESD 330×240
  • レジューサー

    Reducers

    レジューサー
  • レジューサー Reducers
    型 式 材質 寸法
    4-6350 PP φ63→φ50
    4-8050 PP φ80→φ50
    4-10075 PP φ100→φ75
    4-125100 PP φ125→φ100

    • 寸法はすべて(mm単位)
    • 材質PCはポリカーボネイト
    • 材質PPはポリプロピレン
    • 材質ESDは導電性タイプ
吸引ノズル・フード【System100専用】
  • フラットスクリーン

    Flat Screen

    フラットスクリーン
  • フラットスクリーン Flat Screen
    型 式 材質 寸法
    KPO-0212 PC 透明 410×280
    KPO-0222 ESD 410×280
    KPO-0232 PP 410×280
  • 丸型フード1

    Doom Hood-1

    丸型フード1
  • 丸型フード1 Doom Hood-1
    型 式 材質 寸法
    KPO-0211 PC 透明 φ385
    KPO-0221 ESD φ385
    KPO-0231 PP φ385


  • メタルフード

    Metal Hood

    メタルフード
  • メタルフード Metal Hood
    型 式 材質 寸法
    KPO-0270 アルミ アルミ φ350
    KPO-0271 アルミ φ350
    KPO-0260 ESD φ350

    ※この商品はパウダーコートを施しています。

  • 丸型フード2

    Doom Hood-2

    丸型フード2
  • 丸型フード2 Doom Hood-2
    型 式 材質 寸法
    KPO-0210 PC 透明 φ500
    KPO-0220 PP φ500
    KPO-0230 ESD φ500

    ※PPはフランジ・フード共白になります。



  • 丸型ノズル

    Doom Nozzle

    丸型ノズル
  • 丸型ノズル Doom Nozzle
    型 式 材質 寸法
    KPO-0240 アルミ φ200
    KPO-0241 アルミ アルミ φ200
    KPO-0250 ESD φ200
    KPO-0280 PP φ200
    • 寸法はすべて(mm単位)
    • 材質PCはポリカーボネイト
    • 材質PPはポリプロピレン
    • 材質ESDは導電性タイプ

キャビネット
System25キャビネット
  • キャビネット

    25-106020

    キャビネット
  • 型 式 25-106020
    設置スペース(mm) W1000×D600×H435
    ガラスパネル(mm) 5×215×485 2枚
    最大処理風量 220m³/h
    フランジ(mm) φ80,φ100,φ125,φ160を指定
  • キャビネット

    25-106050

    キャビネット
  • 型 式 25-106050
    設置スペース(mm) W1000×D600×H735
    ガラスパネル(mm) 5×215×485 2枚
    最大処理風量 550m³/h
    フランジ(mm) φ80,φ100,φ125,φ160を指定


  • キャビネット

    25-106075

    キャビネット
  • 型 式 25-106075
    設置スペース(mm) W1000×D600×H985
    ガラスパネル(mm) 5×215×485 2枚
    最大処理風量 850m³/h
    フランジ(mm) φ80,φ100,φ125,φ160を指定
  • キャビネット

    25-604535

    キャビネット
  • 型 式 25-604535
    設置スペース(mm) W600×D450×H350
    ガラスパネル(mm) 5×215×485 2枚
    最大処理風量 117m³/h
    フランジ(mm) φ80


  • キャビネット

    25-4030

    キャビネット
  • 型 式 25-4030
    設置スペース(mm) W420×D320×H510
    最大処理風量 204m³/h
    フランジ(mm) φ50
    • 寸法はすべて(mm単位)
    • 材質PCはポリカーボネイト
    • 材質PPはポリプロピレン
    • 材質ESDは導電性タイプ
    キャビネット例
