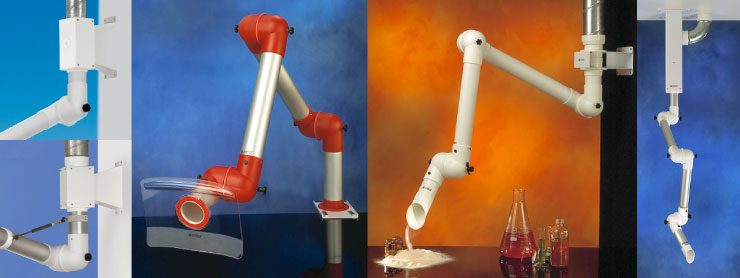

局所吸引アームalsident system


  • 設置場所に合わせてテーブル、壁面、天井への取付ができます。
  • 吸引流量によってスリーサイズから選べます。
  • 標準仕様の他、使用環境によってESDタイプや耐薬品タイプのアームをご用意しています。

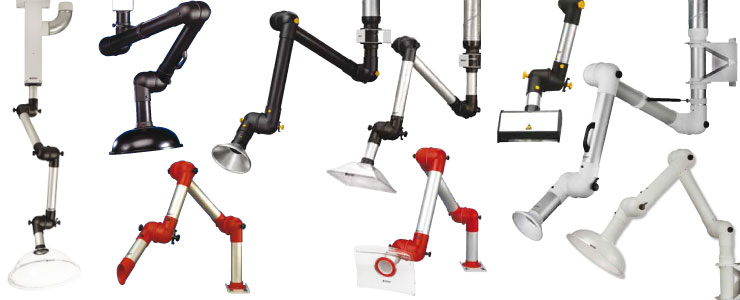

ラインナップ【局所吸引アーム】あらゆる現場に対応する局所吸引アーム。

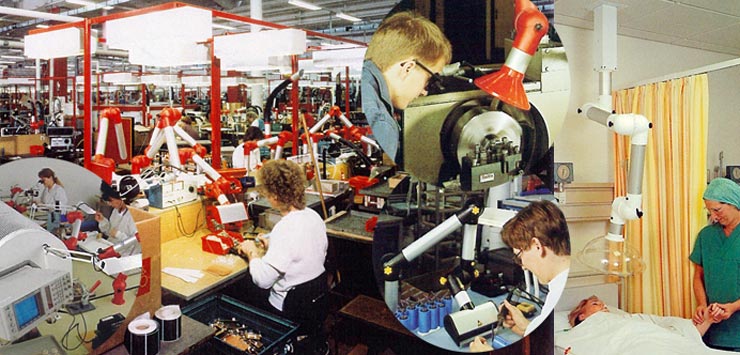

工場、学校、研究室、病院、貴金属加工、薬局、歯科技工などその他多くの用途に使用。

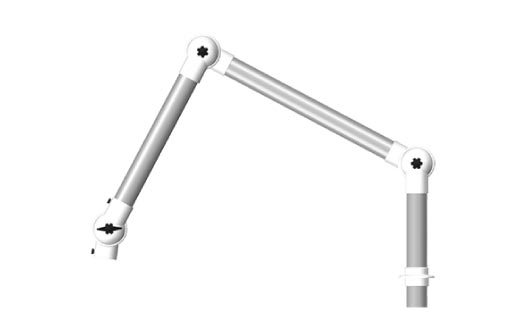

System50/75

φ50(流量20~85m³/h),φ75(流量80~180m³/h)のアームです。アルミタイプと耐薬品性タイプがあります。

System50-ESD

φ50(流量20~85m³/h)の導電性ポリプロピレンタイプのアームです。

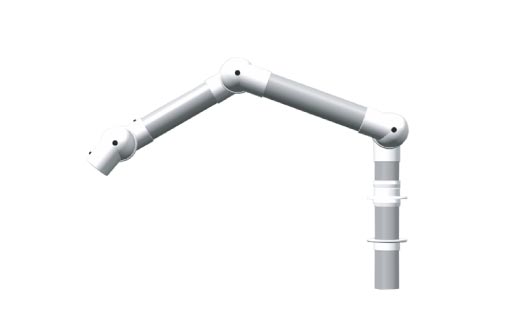

System100·100-PP·100-ESD

φ100(最大流量400m³/h)のアームです。アルミタイプ・耐薬品性タイプ・導電性タイプの3タイプがあります。

デンマークALSIDENT社製のアームは世界的に高い信頼性を得た実績ある環境改善対策商品です

アーム例

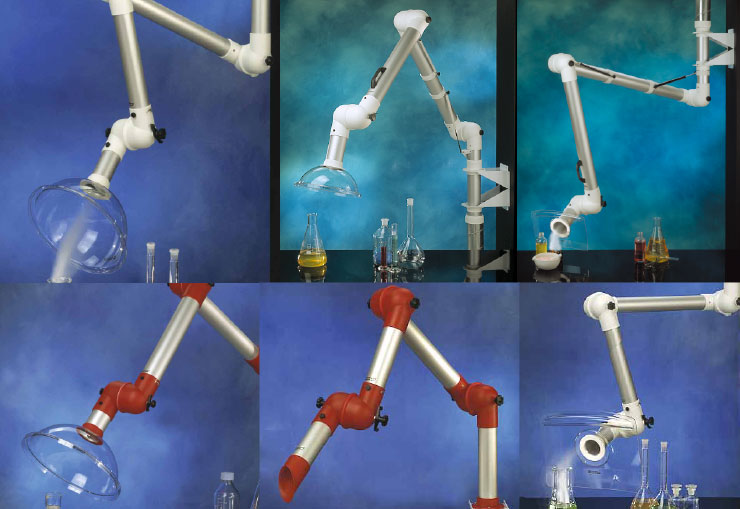

System50/75【局所吸引アーム】
システム50(20~85m³/h),システム75(80~180m³/h)


  • System50/75は、φ50,φ75の標準アルミタイプの吸引アーム。白と赤の2タイプがあります。
  • テーブル、壁面/天井取付用の2タイプがあり、専用ブラケットで簡単に取付可能です。
  • アームは3カ所のジョイント部が自在に回転し最適なポジションでの吸引が可能です。
  • 専用吸引ノズル、フードも豊富な種類を揃えあらゆるスペーズで使用できます。
  • System75では、アルミタイプの他、耐化学薬品性に優れたポリプロピレン製(PP)・フードがあります。

※ノズル・フード部は別です。▼ノズル・フードのページはこちら。

局所吸引アーム

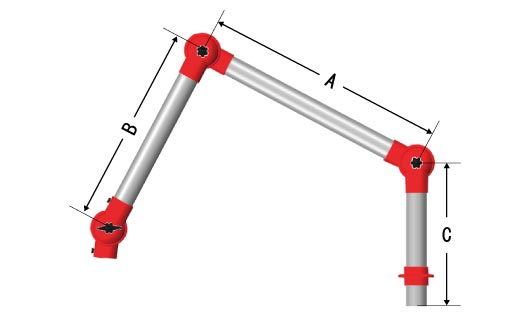

テーブル取付けアーム【System50/75】Table mounted,3-joint
テーブル取付けアーム

■テーブル取付けアーム

型式 素材 ジョイントの色 口径 最大流量 A B C
KPO-1002 アルミ φ50 85m³/h 375mm 275mm 350mm
KPO-1040 アルミ φ50 85m³/h 375mm 275mm 350mm
KPO-7502 アルミ φ75 180m³/h 350mm 350mm 450mm
KPO-7540 アルミ φ75 180m³/h 350mm 350mm 450mm
KPO-7545 PP φ75 180m³/h 350mm 350mm 450mm

■テーブル取付けブラケット

サイズ φ50 φ75 φ50 φ75
型式 KPO-1022 KPO-7522 KPO-1023 KPO-7523
ブラケット
テーブル取付けブラケット
テーブル取付けブラケット

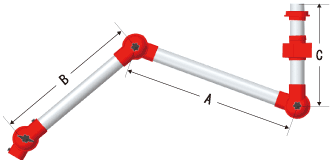

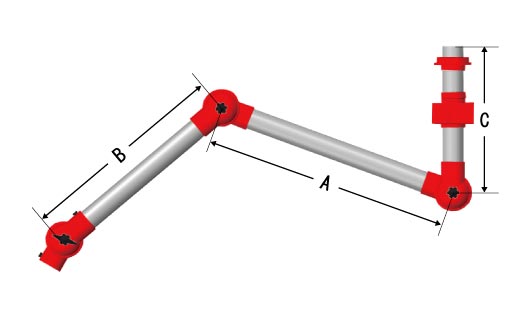

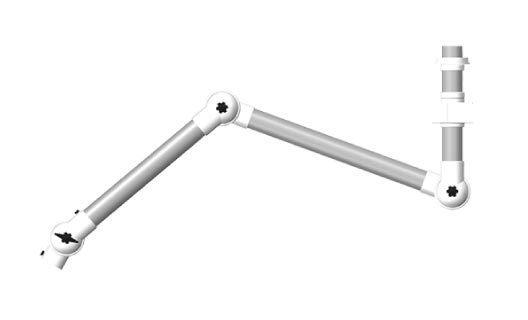

壁面/天井取付けアーム【System50/75】Wall mounted/Ceiling mounted,3-joint
天井取付けアーム

■壁面/天井取付けアーム

型式 素材 ジョイントの色 口径 最大流量 A B C
KPO-1003W アルミ φ50 85m³/h 375mm 275mm 350mm
KPO-1050W アルミ φ50 85m³/h 375mm 275mm 350mm
KPO-1004 アルミ φ50 85m³/h 475mm 375mm 350mm
KPO-1060 アルミ φ50 85m³/h 475mm 375mm 350mm
KPO-7503W アルミ φ75 180m³/h 350mm 350mm 350mm
KPO-7550W アルミ φ75 180m³/h 350mm 350mm 350mm
KPO-7555W PP φ75 180m³/h 350mm 350mm 350mm
KPO-7504 アルミ φ75 180m³/h 550mm 450mm 450mm
KPO-7560 アルミ φ75 180m³/h 550mm 450mm 450mm
KPO-7565 PP φ75 180m³/h 550mm 450mm 450mm

■天井取付けブラケット

長さ 型式 ブラケット
φ50 φ75
天井取付けブラケット
250mm KPO-1018 KPO-7518
500mm KPO-1019 KPO-7519
750mm KPO-1020 KPO-7520
1000mm KPO-1021 KPO-7521

■壁面取付けブラケット

サイズ φ50 φ75
型式 KPO-1024
ブラケット
壁面取付けブラケット

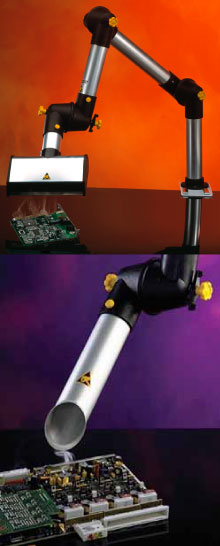

System50-ESD【局所吸引アーム】
システム50-ESD(20~85m³/h)

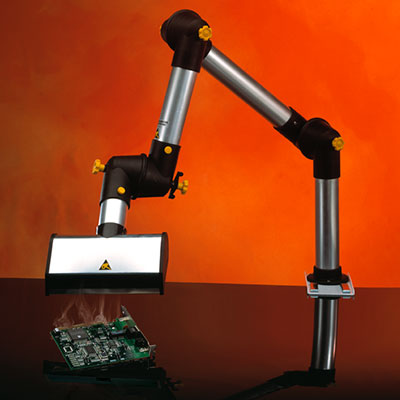

静電気対策用吸引アーム【System50-ESD】

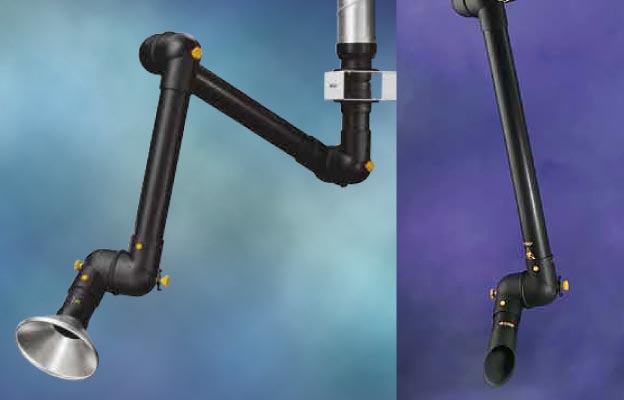

System50-ESD 静電気対策用吸引アーム

世界初の導電性ESD排気アーム。

  • System50-ESDは、φ50の静電気対策用吸引アームです。
  • 導電性プラスチックにはポリプロピレンを使用。
  • ジョイントは黒、ネジ部は黄色のコンビネーションで危険な仕事エリアを示します。
  • テーブル、壁面、天井取付用の3タイプがあり、専用ブラケットで簡単に取付可能です。
  • アームは3カ所のジョイント部が自在に回転し最適なポジションでの吸引が可能です。
  • 専用ESD吸引ノズルを用意しています。
  • 標準寸法以外も対応。

※ノズル・フード部は別です。▼ノズル・フードのページはこちら。

■各種取付けアーム

型式 タイプ A B C
KPO-1045 テーブル取付 375mm 275mm 350mm
KPO-1055W 壁面・天井取付 375mm 275mm 350mm

■表面抵抗(平均値)

6×10³Ω/m² 1×104Ω/m² DIN EN100015-1

※使用する前に1MΩ安全抵抗付アースケーブルがアームに確実に接続されていることを確認して下さい。

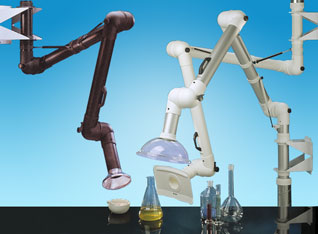

System100·100-PP·100-ESD【局所吸引アーム】
システム100(最大流量³/h)

局所吸引アーム システム100
  • System100は、φ100で、標準型、耐薬品性、静電型の3タイプが揃った大流量型の吸引アームです。
  • テーブル、壁面、天井取付用の3タイプがあり、専用ブラケットで簡単に取付可能です。
  • アームは3カ所のジョイント部が自在に回転し最適なポジションでの吸引が可能です。
  • 専用吸引ノズル、フードも豊富な種類を揃えあらゆるスペーズで使用できます。
  • 自重を支える保持スプリング装備で正確に安定して使用できます。

※ノズル・フード部は別です。▼ノズル・フードのページはこちら。

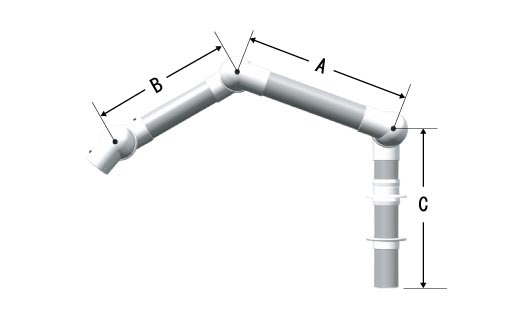

テーブル取付けアーム【System100·100-PP·100-ESD】Table mounted,3-joint
テーブル取付けアーム

■テーブル取付けアーム

型式 保持スプリング タイプ 最大流量 A B C
KPO-0100 アルミ 400m³/h 550mm 450mm 650mm
KPO-0110 PP 400m³/h 550mm 450mm 650mm
KPO-0120 ESD 400m³/h 550mm 450mm 650mm
KPO-0100-2 1 アルミ 400m³/h 650mm 550mm 650mm
KPO-0100-3 2 アルミ 400m³/h 900mm 650mm 650mm
KPO-0100-4 2 アルミ 400m³/h 1050mm 850mm 650mm

■テーブル取付けブラケット

サイズ φ100
型式 KPO-0310
ブラケット
テーブル取付けブラケット

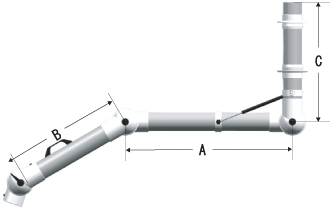

壁面取付けアーム【System100·100-PP·100-ESD】Wall mounted,3-joint
壁面取付けアーム

■壁面取付けアーム

型式 保持スプリング タイプ 最大流量 A B C
KPO-0130 アルミ 400m³/h 550mm 450mm 646mm
KPO-0140 PP 400m³/h 550mm 450mm 646mm
KPO-0150 ESD 400m³/h 550mm 450mm 646mm
KPO-0130-2 アルミ 400m³/h 650mm 550mm 646mm
KPO-0130-3 1 アルミ 400m³/h 900mm 650mm 646mm
KPO-0130-4 2 アルミ 400m³/h 1050mm 850mm 646mm
KPO-0130-5 2 アルミ 400m³/h 1350mm 1050mm 646mm

■壁面取付けブラケット

サイズ φ100
型式 KPO-0320
ブラケット
壁面取付けブラケット

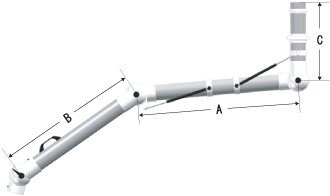

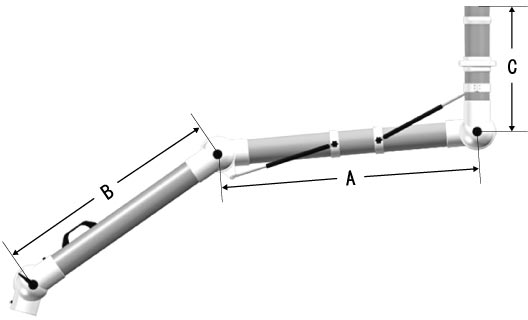

天井取付けアーム【System100·100-PP·100-ESD】Ceiling mounted,3-joint
天井取付けアーム

■天井取付けアーム

型式 保持スプリング タイプ 最大流量 A B C
KPO-0160 アルミ 400m³/h 550mm 450mm 506mm
KPO-0170 PP 400m³/h 550mm 450mm 506mm
KPO-0180 ESD 400m³/h 550mm 450mm 506mm
KPO-0160-1 アルミ 400m³/h 650mm 550mm 506mm
KPO-0160-2 1 アルミ 400m³/h 900mm 650mm 506mm
KPO-0160-3 2 アルミ 400m³/h 1050mm 850mm 506mm
KPO-0160-4 2 アルミ 400m³/h 1350mm 1050mm 506mm

■天井取付けブラケット

長さ 型式 ブラケット
φ100
天井取付けブラケット
500mm KPO-0330
1000mm KPO-0340
