「スペシャルカスタムストリッパー」「スペシャルカスタムストリッパーライト」

MILスペック対応や車両軽量化電線対応などの専用タイプのカスタムストリッパーです。

Special Custom Stripmaster

品名：「スペシャルカスタムストリッパー」「スペシャルカスタムストリッパーライト」

メーカー名：IDEAL

RoHS2対応
航空・宇宙・鉄道・車両産業用

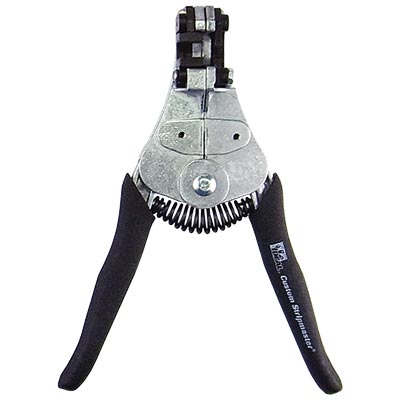

スペシャルカスタムストリッパー

スペシャルカスタムストリッパー

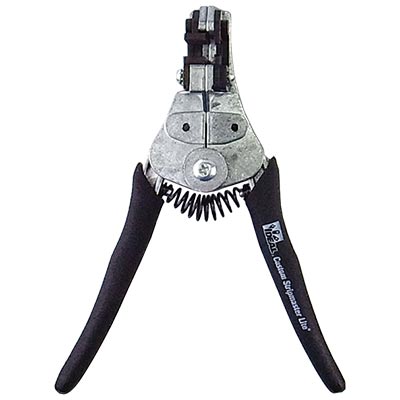

スペシャルカスタムストリッパーライト

スペシャルカスタムストリッパーライト

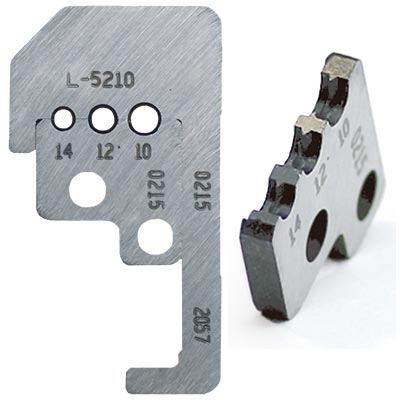

【参考画像】ダイタイプ刃

【参考画像】ダイタイプ刃

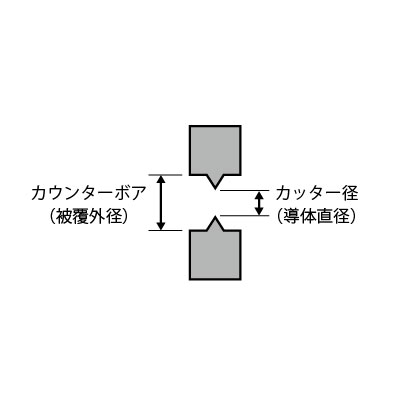

ダイタイプ刃

ダイタイプ刃

特殊なブレード構造と独自のクランプ

特殊なブレード構造と独自のクランプ

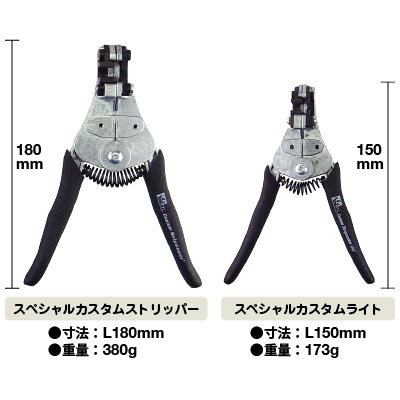

ライトタイプとの比較

ライトタイプとの比較

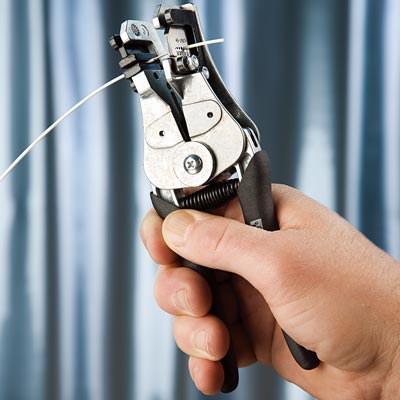

サンプル画像_7

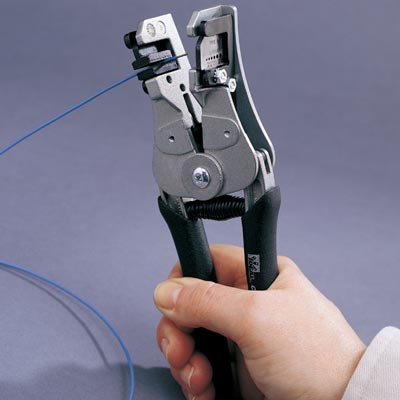

サンプル画像_8
ブレード

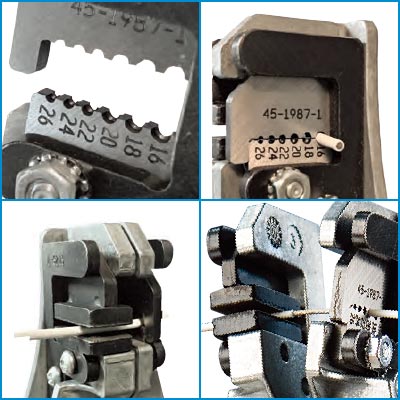

スペシャルカスタムストリッパー0
  1. スペシャルカスタムストリッパー
  2. スペシャルカスタムストリッパーライト
  3. 【参考画像】ダイタイプ刃
  4. ダイタイプ刃
  5. 特殊なブレード構造と独自のクランプ
  6. ライトタイプとの比較
  7. サンプル画像_7
  8. サンプル画像_8
  9. ブレード
  10. スペシャルカスタムストリッパー0

製品説明

  • ボディは標準タイプとライトタイプ。ブレードの交換も簡単です。
  • 様々な電線種専用に設計されたブレードが100種類以上ございます。
ストリップ動作

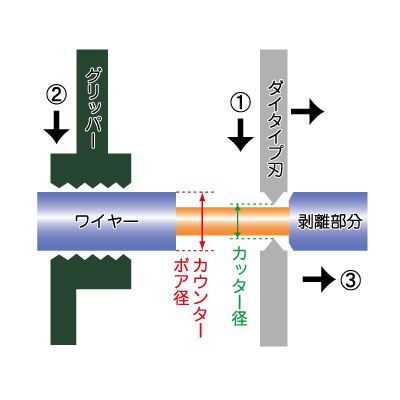

硬質、薄被覆線に最適なダイタイプ型ブレードを採用。特殊なブレード構造と独自のクランプで線材を確実にブレードの中心にとらえ、精度の高い剥離を実現します。
ストリップ

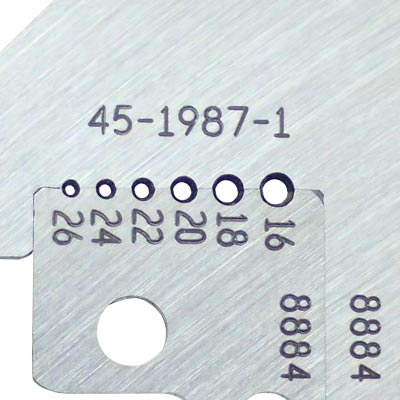

マッチングブレード
※カスタムタイプのブレードは、上下ブレードを一体加工で製作したマッチングブレードで、工具本体の消耗による歪みなどの影響を受けにくくなっております。ただし、同じ型式のブレードでも上下を入れ替えてのご使用は出来ません。
ブレード
マッチングブレード
固定グリッパー（下部グリッパー）
固定グリッパー（下部グリッパー）は、電線を掴むだけではなく電線サイズによりグリッパー部の厚みを変えることで、ストリップ作業時の高さを合わせる役割も果たしており、それにより安定的な剥離が可能です。
固定グリッパー

MILスペック等の電線に対応したメーカー推奨ワイヤーストリッパー及びブレード一覧表

＊1：型式「45-18*」は標準タイプのカスタムストリッパー

＊2：型式「45-6**」は標準タイプのカスタムストリッパーライト

＊3：型式「55-****」はエルゴエリートストリッパー

［検索］一覧から絞り込む（MIL規格や型式など）
※英数字は半角で入力してください（入力例：MIL など）※部分一致で検索してみてください（入力例：81044 など）
ワイヤースペック スペシャルカスタムストリッパー スペシャルカスタムストリッパーライト
MILスペック電線等 型式 AWGカッター
サイズ		 型式 AWGカッター
サイズ
本体 替刃 本体 替刃

5 MDI AIRFRAME TYPE A&B

 本体

45-2691

 替刃

45-2691-1

 AWG

10-14

 本体

45-2685

 替刃

45-2685-1

 AWG

16-24

5 MDI HOOK-UP TYPE C

 本体

45-2694

 替刃

45-2694-1

 AWG

10-14

 本体

45-2693

45-2692

 替刃

45-2693-1

45-2692-1

 AWG

16-22

20-26

AD

 本体

45-2824

45-2825

 替刃

45-2824-1

45-2825-1

 AWG

16-26

10-14

AEP System 2112

 本体

55-2903＊3

45-1987

 替刃

55-2903-1＊3

45-1987-1

 AWG

16-24

16-26

AK

 本体

45-1513

 替刃

45-1513-1

 AWG

16-26

 本体

45-2128

45-2129

 替刃

45-2128-1

45-2129-1

 AWG

16-22

20-26

AKA

 本体

45-1654

45-181＊1

45-1608

45-180＊1

 替刃

45-1654-1

L-5211＊1

45-1608-1

L-5210＊1

 AWG

16-26

16-26

10-14

10-14

 本体

45-2132

45-652＊2

 替刃

45-2132-1

LB-912＊2

 AWG

16-24

16-22

AKB

 本体

45-1654

45-181＊1

45-1608

45-180＊1

 替刃

45-1654-1

L-5211＊1

45-1608-1

L-5210＊1

 AWG

16-26

16-26

10-14

10-14

 本体

45-2132

45-652＊2

 替刃

45-2132-1

LB-912＊2

 AWG

16-24

16-22

BE

 本体

45-181＊1

45-180＊1

 替刃

L-5211＊1

L-5210＊1

 AWG

16-26

10-14

 本体

45-652＊2

 替刃

LB-912＊2

 AWG

16-22

BF

 本体

45-1773

45-1774

45-1939

55-1773＊3

 替刃

45-1773-1

45-1774-1

45-1939-1

55-1773-1＊3

 AWG

18-24

12-14

10-14

16-26

 本体

45-2126

45-2127

 替刃

45-2126-1

45-2127-1

 AWG

16-22

20-26

BMS13-48 TYPES 1-7,25,26,30
（6mil Wall Thickness）

 本体

45-1551

45-2500

55-1987＊3

 替刃

45-1551-1

45-2500-1

55-1987-1＊3

 AWG

16-26

10-14

16-26

 本体

45-2612

 替刃

45-2612-1

 AWG

16-24

BMS13-48 TYPES 10-14,27,28,31,32,35,36
（8mil Wall Thickness）

 本体

45-1654

45-2500

45-1611

55-1987＊3

 替刃

45-1654-1

45-2500-1

45-1611-1

55-1987-1＊3

 AWG

16-26

10-14

10-14

16-26

 本体

45-2132


 替刃

45-2132-1


 AWG

16-24

BMS13-48 TYPES 8,9,15,23,24
（10mil Wall Thickness）

 本体

45-1987

45-2500

45-1611

55-1987＊3

 替刃

45-1987-1

45-2500-1

45-1611-1

55-1987-1＊3

 AWG

16-26

10-14

10-14

16-26

 本体

45-2133


 替刃

45-2133-1


 AWG

16-24

BMS13-60 TYPE 1-6,19-21,23-27,33-34

 本体

45-2541

45-2543

55-2543＊3

 替刃

45-2541-1

45-2543-1

55-2543-1＊3

 AWG

10-14

16-26

16-24

 本体

45-2697

 替刃

45-2697-1

 AWG

16-24

BMS13-60 TYPE 12-18,28-32

 本体

45-2542

45-2544

 替刃

45-2542-1

45-2544-1

 AWG

10-14

16-24

BMS13-60 TYPE 13-18,28-32

 本体

45-2686

 替刃

45-2686-1

 AWG

16-24

 本体

45-2698

 替刃

45-2698-1

 AWG

16-24

BMS13-60 TYPE 7-12

 本体

45-2565

45-2564

55-2564＊3

 替刃

45-2565-1

45-2564-1

55-2564-1＊3

 AWG

10-14

16-26

16-26

BMS13-78

 本体

55-2933＊3

 替刃

55-2933-1＊3

 AWG

16-22

BMS13-80

 本体

55-2934＊3

 替刃

55-2934-1＊3

 AWG

22-26

CF

 本体

45-1773

45-1774

55-1773＊3

 替刃

45-1773-1

45-1774-1

55-1773-1＊3

 AWG

18-24

12-14

16-26

 本体

45-2126

45-2127

 替刃

45-2126-1

45-2127-1

 AWG

16-22

20-26

DE

 本体

45-181＊1

45-180＊1

 替刃

L-5211＊1

L-5210＊1

 AWG

16-26

10-14

 本体

45-652＊2

 替刃

LB-912＊2

 AWG

16-22

DK

 本体

45-1773

45-1774

45-1939

55-1773＊3

 替刃

45-1773-1

45-1774-1

45-1939-1

55-1773-1＊3

 AWG

10-14

12-14

10-14

16-26

DL

 本体

45-1939

55-2905＊3

 替刃

45-1939-1

55-2905-1＊3

 AWG

10-14

16-22

DM

 本体

45-1939

45-2811

 替刃

45-1939-1

45-2811-1

 AWG

10-14

16-24

DR

 本体

45-2824

45-2825

 替刃

45-2824-1

45-2825-1

 AWG

16-26

10-14

JN 1007 CH 002 TO 012

 本体

45-2775

55-2775＊3

 替刃

45-2775-1

55-2775-1＊3

 AWG

16-24

16-24

JN 1007 CH 020 to 030

 本体

45-2776

 替刃

45-2776-1

 AWG

12-14

MIL-W-16878/4

 本体

45-1611

 替刃

45-1611-1

 AWG

10-14

MIL-W-16878/5

 本体

45-184＊1

 替刃

L-5563＊1

 AWG

16-26

 本体

45-655＊2

 替刃

LB-915＊2

 AWG

16-22

MIL-W-22759/11/12/22/23

 本体

45-187＊1

55-5560＊3

45-188＊1

 替刃

L-5560＊1

55-5560-1＊3

L-5561＊1

 AWG

16-26

16-26

26-30

 本体

45-2138

45-2139

45-660＊2

 替刃

45-2138-1

45-2139-1

LB-920＊2

 AWG

16-24

18-26

24-30

MIL-W-22759/16/17

 本体

45-1611

45-1987

55-1987＊3

 替刃

45-1611-1

45-1987-1

55-1987-1＊3

 AWG

10-14

16-26

16-26

 本体

45-2133

45-2118

 替刃

45-2133-1

45-2118-1

 AWG

16-24

20-26

MIL-W-22759/18/19

 本体

45-1608

45-1551

 替刃

45-1608-1

45-1551-1

 AWG

10-14

16-26

 本体

45-2612

45-2125

 替刃

45-2612-1

45-2125-1

 AWG

16-24

20-26

MIL-W-22759/32/33/44/45/46

 本体

45-1987

55-1987＊3

45-1654

 替刃

45-1987-1

55-1987-1＊3

45-1654-1

 AWG

16-26

16-26

16-26

 本体

45-2133

45-2118

45-2132

45-2114

 替刃

45-2133-1

45-2118-1

45-2132-1

45-2114-1

 AWG

16-24

20-26

16-24

20-26

MIL-W-22759/34/35/41/42/43

 本体

45-1611

45-2500

45-1987

55-1987＊3

45-188＊1

 替刃

45-1611-1

45-2500-1

45-1987-1

55-1987-1＊3

L-5561＊1

 AWG

10-14

10-14

16-26

16-26

26-30

 本体

45-2133

45-2118

45-660＊2

 替刃

45-2133-1

45-2118-1

LB-920＊2

 AWG

16-24

20-26

24-30

MIL-W-22759/7/8

 本体

55-1500＊3

 替刃

55-1500-1＊3

 AWG

16-22

MIL-W-22759/80/81/82/91/92

 本体

45-2542

45-2544

55-2693＊3

 替刃

45-2542-1

45-2544-1

55-2693-1＊3

 AWG

10-14

16-24

16-26

 本体

45-2693

45-2692

 替刃

45-2693-1

45-2692-1

 AWG

16-22

20-26

MIL-W-22759/83/84/85/86/87/88/89/90

 本体

45-2541

45-2543

45-2618

55-2685＊3

 替刃

45-2541-1

45-2543-1

45-2618-1

55-2685-1＊3

 AWG

10-14

16-26

16-26

16-26

 本体

45-2685

45-2799

 替刃

45-2685-1

45-2799-1

 AWG

16-24

16-24

MIL-W-24640/19/22/23/24

 本体

45-1957

 替刃

45-1957-1

 AWG

14-22

MIL-W-25038/3

 本体

55-2902＊3

 替刃

55-2902-1＊3

 AWG

16-22

MIL-W-5086 TYPE I
MIL-W-5086 TYPE II

 本体

45-1192

45-1159

45-1302

 替刃

45-1192-1

45-1159-1

45-1302-1

 AWG

8-12

10-14

16-22

MIL-W-5086/1/7

 本体

45-181＊1

 替刃

L-5211＊1

 AWG

16-26

 本体

45-654＊2

 替刃

LB-914＊2

 AWG

24-30

MIL-W-81044/11/12/13

 本体

45-1611

45-2500

45-1987

55-1987＊3

45-188＊1

 替刃

45-1611-1

45-2500-1

45-1987-1

55-1987-1

L-5561＊1

 AWG

10-14

10-14

16-26

16-26

26-30

 本体

45-2133

45-2118

45-660＊2

 替刃

45-2133-1

45-2118-1

LB-920＊2

 AWG

16-24

20-26

24-30

MIL-W-81044/16/17

 本体

45-1611

45-1610

 替刃

45-1611-1

45-1610-1

 AWG

10-14

16-26

 本体

45-2112

45-2131

 替刃

45-2112-1

45-2131-1

 AWG

20-26

16-24

MIL-W-81044/4/5/6

 本体

45-180＊1

 替刃

L-5210＊1

 AWG

10-14

 本体

45-652＊2

45-653＊2

 替刃

LB-912＊2

LB-913＊2

 AWG

16-22

20-26

MIL-W-81044/8/9/10

 本体

45-183＊1

45-184＊1

45-185＊1

55-2901＊3

 替刃

L-5562＊1

L-5563＊1

L-5564＊1

55-2901-1＊3

 AWG

10-14

16-26

26-30

16-26

 本体

45-655＊2

45-657＊2

45-656＊2

 替刃

LB-915＊2

LB-917＊2

LB-916＊2

 AWG

16-22

24-30

20-26

MIL-W-81381/1/2/6/7/8/9/10/17/21

 本体

45-1609

45-1551

45-188＊1

 替刃

45-1609-1

45-1551-1

L-5561＊1

 AWG

10-14

16-26

26-30

 本体

45-2612

45-2125

45-660＊2

 替刃

45-2612-1

45-2125-1

LB-920＊2

 AWG

16-24

20-26

24-30

MIL-W-81381/11/12/13/14/22

 本体

45-1608

45-1654

45-188＊1

 替刃

45-1608-1

45-1654-1

L-5561＊1

 AWG

10-14

16-26

26-30

 本体

45-2114

45-2132

45-660＊2

 替刃

45-2114-1

45-2132-1

LB-920＊2

 AWG

20-26

16-24

24-30

MIL-W-81381/17/21

 本体

45-1523

45-1672

45-1633

55-1633＊3

 替刃

45-1523-1

45-1672-1

45-1633-1

55-1633-1＊3

 AWG

16-26

16-26

16-26

16-26

 本体

45-2120

45-2121

 替刃

45-2120-1

45-2121-1

 AWG

20-26

16-24

MIL-W-81381/18/19/20

 本体

45-1609

45-1672

45-1551

 替刃

45-1609-1

45-1672-1

45-1551-1

 AWG

10-14

16-26

16-26

 本体

45-2612

45-2125

 替刃

45-2612-1

45-2125-1

 AWG

16-24

20-26

MIL-W-81381/3/4

 本体

45-185＊1

 替刃

L-5564＊1

 AWG

26-30

 本体

45-657＊2

 替刃

LB-917＊2

 AWG

24-30

MIL-W-85485/5/6/7/8

 本体

45-1925

45-1924

 替刃

45-1925-1

45-1924-1

 AWG

10-14

16-24

MIL-W-85485/9/10

 本体

45-1610

 替刃

45-1610-1

 AWG

16-26

 本体

45-2131

 替刃

45-2131-1

 AWG

16-24

MIL-W-85485/9/10/11/12

 本体

45-1611

 替刃

45-1611-1

 AWG

10-14

PAN 6411 DP 002 TO 012

 本体

45-2801

 替刃

45-1773-1

 AWG

16-24

 本体

45-2126

45-2127

 替刃

45-2126-1

45-2127-1

 AWG

16-22

20-26

PAN 6411 DP 020 & 030

 本体

45-2802

 替刃

45-1774-1

 AWG

12-14

PAN 6420 YR 004 TO 006

 本体

55-2903＊3

 替刃

55-2903-1＊3

 AWG

16-24

PAN 6429 BE 002 TO 006

 本体

45-181＊1

 替刃

L-5211＊1

 AWG

16-24

 本体

45-652＊2

 替刃

LB-912＊2

 AWG

16-22

PAN 6588TW002

 本体

55-2775＊3

 替刃

55-2775-1＊3

 AWG

16-24

Raychem 44A021X,44/051X

 本体

45-186＊1

 替刃

L-5559＊1

 AWG

10-14
