カスタムストリッパー/カスタムライトIDEAL

航空・宇宙・鉄道・車両産業用ワイヤーストリッパー

MILスペック電線、テフロン線、ETFE線など硬質、薄被覆の線材に最適です。

ダイタイプ型ブレードを採用した超精密ワイヤーストリッパーです。安全に加工できます。

30mmまでのストリップ長調節に便利なストッパー付き

ワイヤーストッパー付きで、確実なストリップ作業をサポートします。
また、別売オプションのショートストップラッチを使えばや簡単にセミストリップが可能。

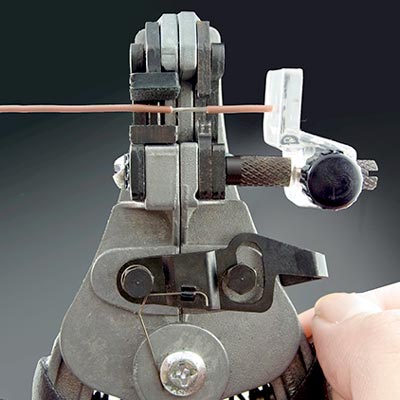

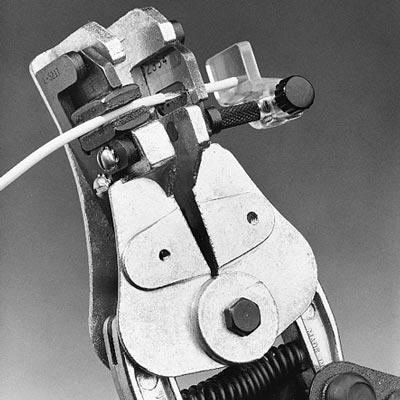

ワイヤーストッパーL-5270 カスタムストリッパー使用例

付属品【ワイヤーストッパー】

■カスタム用:L-5270
■カスタムライト用:LB-1195

別売【ショートストップラッチ】

■カスタム用:L-5269
■カスタムライト用:LB-1194

硬質、薄被覆線に最適なダイタイプ型ブレードを採用した超精密ワイヤーストリッパー

特殊なブレード構造と独自のクランプで線材を確実にカッターの中心にとらえ、精度の高い剥離を実現します。

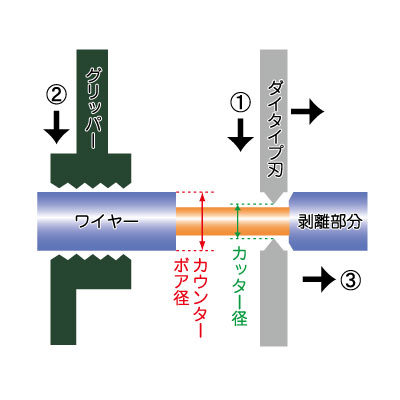

ストリップ動作
カスタムストリッパー詳細

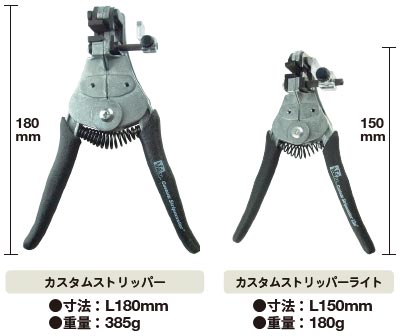

カスタムストリッパーとカスタムライトの比較。カスタムライトの重量は半分以下。

機種の選定方

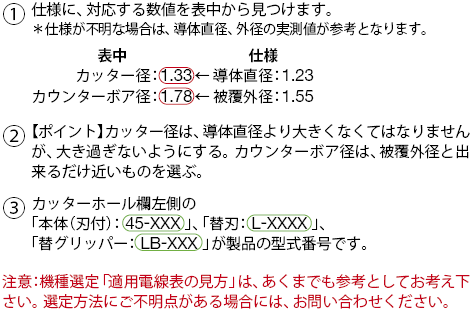

機種の選定方法

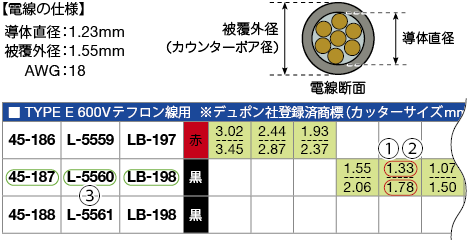

  1. ストリップする電線の導体直径、断面積、AWG規格を確認します。
  2. 「適用電線表」から確認した電線サイズの欄を下方向にカッター径・カウンターボア径の表示のある機種を探します。
  3. 表示してあるカッター径・カウンターボア径と電線の実際の導体直径と仕上外径を比較検討し、適切なブレードであるか確認します。

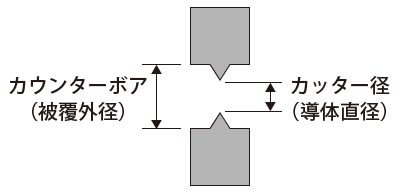

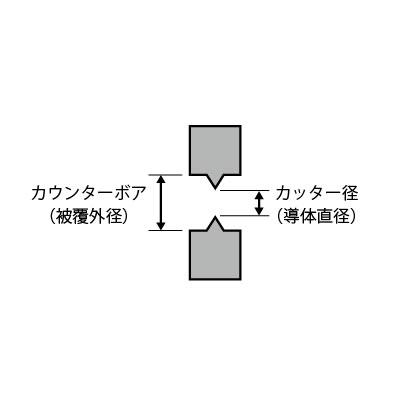

    • カッター径は導体直径に、カウンターボア径は仕上外径に対応します。
    • カッター径とカウンターボア径の差が被覆に食い込む寸法となります。
    • 「適用電線表」は、機種選定のための目安ですので、すべての電線に当てはまるものではありません。
      被覆厚なども考慮の上、適切なカッターホールを選定してください。
    • 本体型式でご注文いただきますと右列の替刃欄のブレードが装着された商品となります。
    • ブレードのみをご注文される場合は、替刃の型式でご注文ください。
    • ブレードの付かないボディのみでの販売はいたしておりません。
カスタムストリッパーの機種の選定方
カスタムストリッパーCustom Stripmaster®

カスタムストリッパー

型式:45-180/45-181/45-182/45-183/45-184/45-184/45-185/45-186/45-187/45-188/45-169/45-179


MILスペック電線、テフロン線、ETFE線など硬質、薄被覆線に最適なダイタイプ型ブレードを採用。

  • テフロン線、ETFEなど硬質、薄被覆の線材に最適なワイヤーストリッパー。
  • 特殊なブレード構造(ダイタイプ)と独自のクランプで線材を確実にカターの中心にとらえ、制度の高い剥離を実現。
  • 標準タイプの他にMILスペック対応や車両用軽量化電線対応等、豊富に揃ったブレードがあらゆる線材に対応。
  • 線径0.25mm~2.6mm(AWG30~10)まで各種。

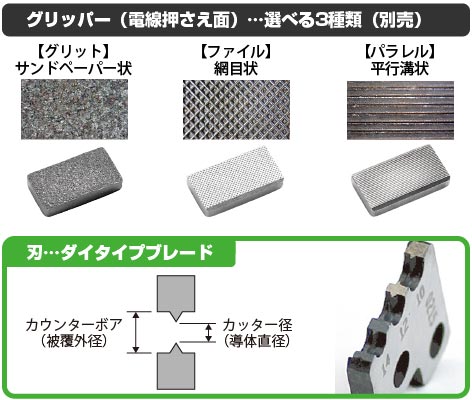

  • 被覆素材に合わせ、3種類のクランプ(グリッパー)を別売りオプションで用意。
  • ボディは共通、ブレードの交換も簡単。
  • 30mm迄ストリップ長を調節できる便利なストッパー付き。
  • 別売のショートストップラッチ機能を使えば簡単にセミストリップが可能。

寸法:L180mm  重量:385g

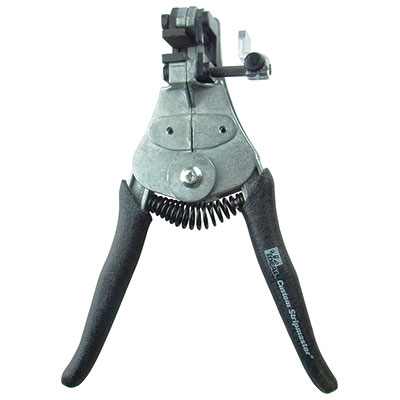

カスタムストリッパー
カスタムストリッパー

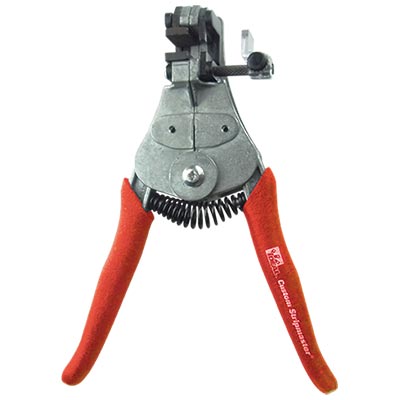

カスタムストリッパー 赤色グリップ

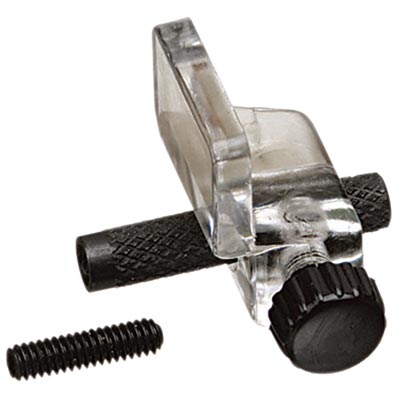

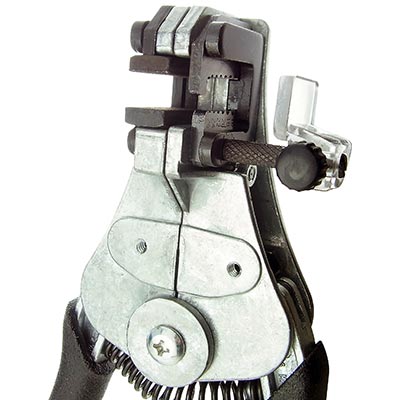

カスタムストリッパーのワイヤーストッパーのL-5270
カスタムストリッパーの上部

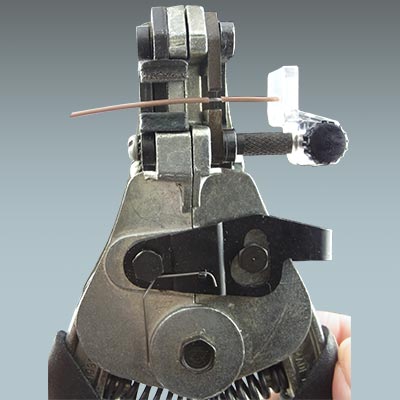

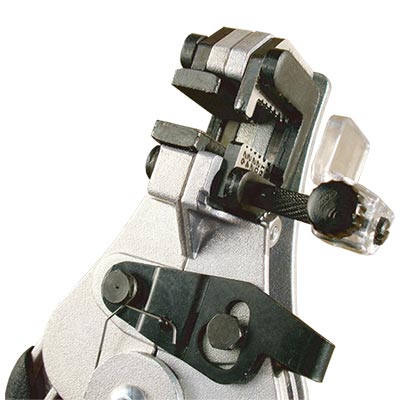

カスタムストリッパーでショートストップラッチL-5269の使用例
カスタムストリッパーの替刃

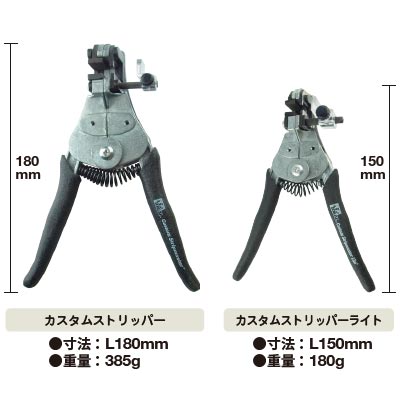

カスタムストリッパーとカスタムストリッパーライトの比較

MILスペックなどの特殊替刃、スペシャルタイプのページへ。標準仕様以外のMILスペックや車両用軽量化電線対応

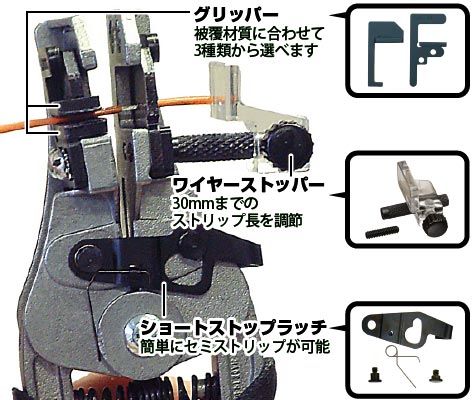

■別売オプションや特徴

替刃

替刃(付属品)

豊富な替刃は簡単に交換できます。ボディは共通、各種替刃の交換も簡単です。

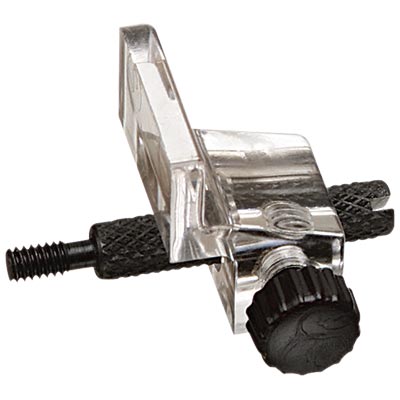

ワイヤーストッパー

L-5270(付属品)
ワイヤーストッパー

ストリップ長を調節できるストッパー付きです。

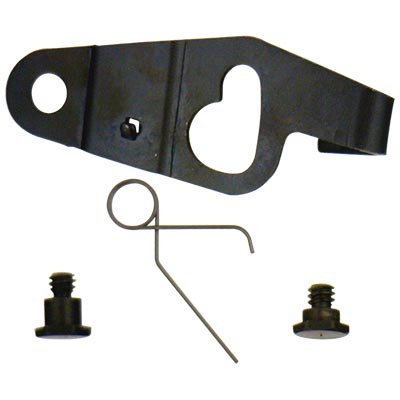

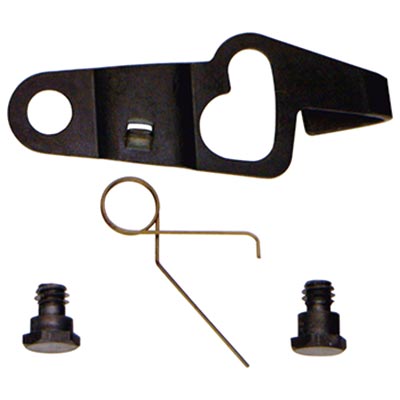

ショートストップラッチ

L-5269(別売)
ショートストップラッチ

簡単にセミストリップが可能。


適用電線表
AWGサイズ 10 12 14 16 18 20 22 24 26 28 30
導体直径(mm) 2.6 2.0 1.6 1.2 1.0 0.8 0.65 0.5 0.4 0.3 0.25
公称断面積(mm²) 5.5 3.5 2.0 1.25 0.75 0.5 0.3 0.2 0.13 0.08 0.05
型式 カッターサイズ 上段:カッター径
------------------------
下段:カウンターボア径
本体 替刃 グリッパー
■PVC他、様々なワイヤー用
45-180 L-5210 LB-197 2.94
-----
3.91
2.38
-----
3.45
1.93
-----
2.87
45-181 L-5211 LB-198 1.57
-----
2.44
1.33
-----
2.18
1.07
-----
1.85
.889
-----
1.61
.736
-----
1.50
.560
-----
1.33
45-182 L-5436 LB-198 .609
-----
1.09
.508
-----
1.01
.406
-----
.940
■TYPE EE 1000Vテフロン線用  ※(デュポン社登録済商標)
45-183 L-5562 LB-197 3.02
-----
3.60
2.44
-----
3.17
1.93
-----
2.64
45-184 L-5563 LB-198 1.55
-----
2.26
1.33
-----
1.99
1.07
-----
1.70
.863
-----
1.50
.711
-----
1.39
.584
-----
1.17
45-185 L-5564 LB-198 .584
-----
1.17
.482
-----
1.09
.406
-----
1.07
■TYPE E 600Vテフロン線用  ※(デュポン社登録済商標)
45-186 L-5559 LB-197 3.02
-----
3.45
2.44
-----
2.87
1.93
-----
2.37
45-187 L-5560 LB-198 1.55
-----
2.06
1.33
-----
1.78
1.07
-----
1.50
.863
-----
1.32
.711
-----
1.09
.584
-----
.990
45-188 L-5561 LB-198 .584
-----
.990
.482
-----
.889
.406
-----
.813
■ラッピング単線その他薄被覆線用
45-169 L-9300 LB-198 .609
-----
.838
.457
-----
.635
.406
-----
.584
.305
-----
.482
45-179 L-7625 LB-198 (3ホール) .305
-----
.508

※色…グリップ(握り部分)の色


■カスタムストリッパー/カスタムスチールストリッパー/パワーマスターⅡ用替刃

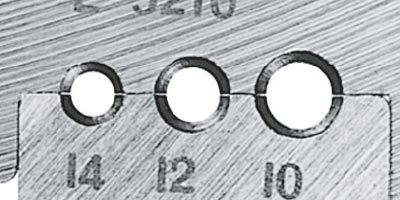

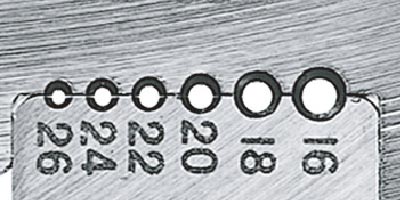

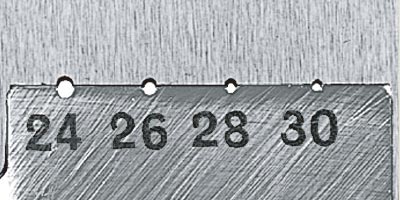

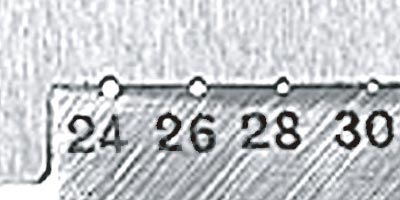

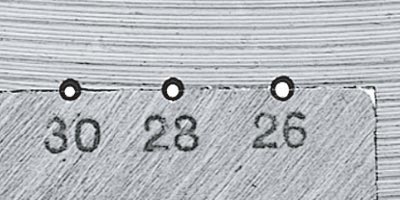

替刃のサンプル画像 L-5210/L-5562/L-5559 L-5211/L-5563/L-5560 L-5436/L-5564/L-5561
替刃のサンプル画像カスタム 替刃のサンプル画像カスタム 替刃のサンプル画像カスタム

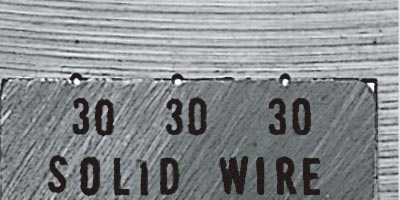

L-9300 L-7625
替刃のサンプル画像カスタム 替刃のサンプル画像カスタム

※カスタムタイプのブレードは、上下ブレードが一対(マッチングブレード)になっていますので、他のブレードの上下と入れ替えてセットする事は出来ません。


■カスタムストリッパー/カスタムスチールストリッパー用グリッパー

移動グリッパーと線径に合わせた固定グリッパーに3種の押さえ面をお選びいただけます。
※標準カスタムストリッパーにはグリットタイプがセットされています。

グリッパー外観
【移動/固定】
移動グリッパー 固定グリッパー
AWG10~30 AWG10~14 AWG16~30
グリッパーのサンプル画像カスタム グリッパーのサンプル画像カスタム グリッパーのサンプル画像カスタム グリッパーのサンプル画像カスタム
型式
被覆材質により、最適な形状をお選びください。
L-5212(グリット)
LB-718(ファイル)
LB-727(パラレル)
L-5215(グリット)
LB-719(ファイル)
LB-728(パラレル)
L-5217(グリット)
LB-720(ファイル)
LB-729(パラレル)
移動·固定セット型式 押さえ面 グリッパーセット内容
LB-197 【グリット】
サンドペーパー状
グリッパーのサンプル画像サンドペーパー状のグリッドタイプ L-5212+L-5215
LB-198 L-5212+L-5217
LB-721 【ファイル】
網目状
グリッパーのサンプル画像網目状のファイルタイプ LB-718+LB-719
LB-722 LB-718+LB720
LB-730 【パラレル】
平行溝状
グリッパーのサンプル画像平行溝状のパラレルタイプ LB-727+LB-728
LB-731 LB-727+LB-729

カスタムストリッパーライトCustom Stripmaster®Lite

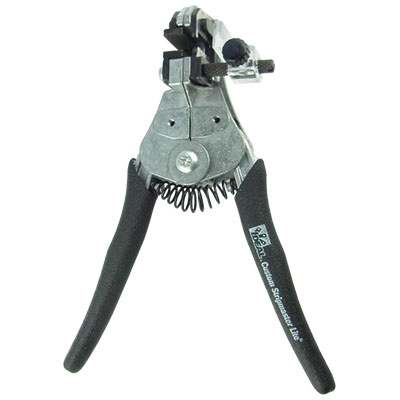

カスタムストリッパーライト

型式:45-652/45-653/45-654/45-655/45-656/45-657/45-658/45-659/45-660/45-651/45-661


女性の手にもフィットする小型超精密ワイヤーストリッパー

  • カスタムストリッパーの性能はそのまま、小型・軽量化。
    サイズは約3/4、重量も約半分。手にジャストフィット。
  • 標準タイプの他にMILスペック対応や車両用軽量化電線対応等、豊富に揃ったブレードがあらゆる線材に対応。
  • 被覆材質に合わせ、3種類のクランプ(グリッパー)を別売りオプションで用意。
  • ボディは共通、ブレードの交換も簡単。
  • 線径0.25~1.2mm(AWG30~16)まで各種。
  • ストリップ長調節に便利なストッパー付き。
  • ショートストップラッチ機構(別売)を使えば、簡単にセミストリップが可能。

寸法:L150mm  重量:180g

カスタムストリッパーライト カスタムストリッパーライト
カスタムストリッパーライト
ワイヤーストッパー

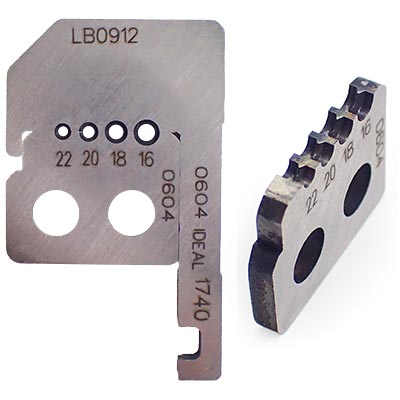

カスタムストリッパーライトの替刃のLB-913
カスタムストリッパーとカスタムストリッパーライトの比較

MILスペックなどの特殊替刃、スペシャルタイプのページへ。標準仕様以外のMILスペックや車両用軽量化電線対応

■別売オプションや特徴

替刃

替刃(付属品)

豊富な替刃は簡単に交換できます。ボディは共通、各種替刃の交換も簡単です。

ワイヤーストッパー

LB-1195(付属品)
ワイヤーストッパー

ストリップ長を調節できるストッパー付きです。

ショートストップラッチ

LB-1194(別売)
ショートストップラッチ

簡単にセミストリップが可能。


適用電線表
AWGサイズ 16 18 20 22 24 26 28 30
導体直径(mm) 1.2 1.0 0.8 0.65 0.5 0.4 0.3 0.25
公称断面積(mm²) 1.25 0.75 0.5 0.3 0.2 0.13 0.08 0.05
型式 カッターサイズ 上段:カッター径
------------------------
下段:カウンターボア径
本体 替刃 グリッパー
■PVC他、様々なワイヤー用
45-652 LB-912 LB-1188 1.57
-----
2.44
1.33
-----
2.18
1.07
-----
1.85
.889
-----
1.61
45-653 LB-913 LB-1188 1.07
-----
1.85
.889
-----
1.61
.736
-----
1.50
.560
-----
1.33
45-654 LB-914 LB-1188 .736
-----
1.50
.609
-----
1.09
.508
-----
1.01
.406
-----
.940
■TYPE EE 1000Vテフロン線用  ※(デュポン社登録済商標)
45-655 LB-915 LB-1188 1.55
-----
2.26
1.33
-----
1.99
1.07
-----
1.70
.863
-----
1.50
45-656 LB-916 LB-1188 1.07
-----
1.70
.863
-----
1.50
.711
-----
1.39
.584
-----
1.17
45-657 LB-917 LB-1188 .711
-----
1.39
.584
-----
1.17
.482
-----
1.09
.406
-----
1.07
■TYPE E 600Vテフロン線用  ※(デュポン社登録済商標)
45-658 LB-918 LB-1188 1.55
-----
2.06
1.33
-----
1.78
1.07
-----
1.50
.863
-----
1.32
45-659 LB-919 LB-1188 1.07
-----
1.50
.863
-----
1.32
.711
-----
1.09
.584
-----
.990
45-660 LB-920 LB-1188 .711
-----
1.09
.584
-----
.990
.482
-----
.889
.406
-----
.813
■ラッピング単線その他薄被覆線用
45-651 LB-911 LB-1188 .609
-----
.838
.457
-----
.635
.406
-----
.584
.305
------
.482
45-661 LB-921 LB-1188 (4ホール) .305
-----
.508

■カスタムストリッパーライト/パワーライトマスターⅡ用替刃

替刃のサンプル画像カスタムライト

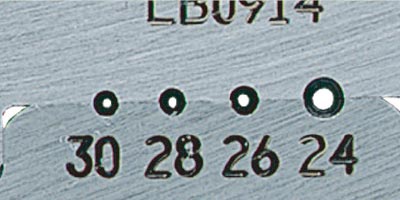

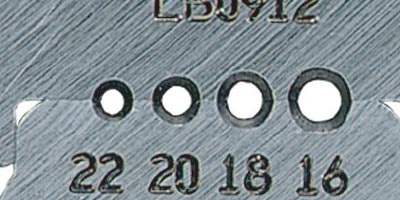

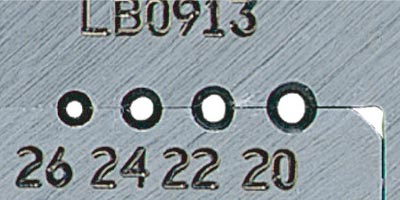

LB-912/LB-915/LB-918 LB-913/LB-916/LB-919 LB-914/LB-917/LB-920
替刃のサンプル画像カスタムライト 替刃のサンプル画像カスタムライト 替刃のサンプル画像カスタムライト
LB-921 LB-911
替刃のサンプル画像カスタムライトLB-921 替刃のサンプル画像カスタムライトLB-911

※カスタムタイプのブレードは、上下ブレードが一対(マッチングブレード)になっていますので、他のブレードの上下と入れ替えてセットする事は出来ません。


■カスタムストリッパーライト用グリッパー

移動グリッパーと線径に合わせた固定グリッパーに3種の押さえ面をお選びいただけます。
※標準カスタムライトにはグリットタイプがセットされています。

グリッパー外観
【移動/固定】
移動グリッパー 固定グリッパー
AWG10~30 AWG16~30
グリッパーのサンプル画像 グリッパーのサンプル画像 グリッパーのサンプル画像
型式
被覆材質により最適な形状をお選びください。
LB-882(グリット)
LB-1184(ファイル)
LB-1186(パラレル)
LB-883(グリット)
LB-1185(ファイル)
LB-1187(パラレル)
移動·固定セット型式 押さえ面 グリッパーセット内容
LB-1188 【グリット】
サンドペーパー状
グリッパーのサンプル画像サンドペーパー状のグリッドタイプ LB-882+LB-883
LB-1189 【ファイル】
網目状
グリッパーのサンプル画像網目状のファイルタイプ LB-1184+LB-1185
LB-1190 【パラレル】
平行溝状
グリッパーのサンプル画像平行溝状のパラレルタイプ LB-1186+LB-1187

カスタムスチールストリッパーCustom Steel Stripmaster®Lite

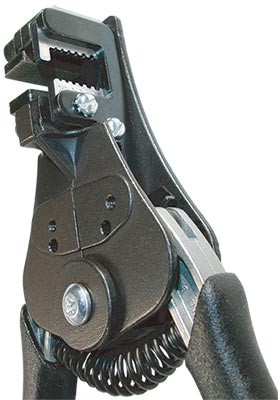

カスタムスチールストリッパー

カスタムスチールストリッパー

型式:LB-1091/LB-1092


スチール製のフレームは優れた耐久性を誇り、カスタムストリッパーと同じ替刃、グリッパーを使用できます。


太線、特に素線の太い硬質被覆のワイヤーに威力を発揮します。
※ブレード(替刃)、ショートストップラッチ、ワイヤーストッパーは別売になります。


型式 適用電線径 付属グリッパー グリップ色
LB-1091 AWG10~14用 【グリット】
サンドペーパー状
LB-1092 AWG16~30用

■別売オプション

替刃

替刃(別売)

豊富な替刃は簡単に交換できます。ボディは共通、各種替刃の交換も簡単です。

ワイヤーストッパー

L-5270(別売)
ワイヤーストッパー

ストリップ長を調節できるストッパー付きです。

ショートストップラッチ

L-5269(別売)
ショートストップラッチ

簡単にセミストリップが可能。


■特注仕様のブレード製作例
替刃のサンプル画像特殊仕様 替刃のサンプル画像特殊仕様 替刃のサンプル画像特殊仕様
あらゆる特殊形状の電線にも対応することができます。
ストリップサンプル

ガイド付きのブレードを製作すれば、しっかりと電線を保持し確実なストリップが可能です。

※詳細についてはお問い合わせください。

※標準仕様以外のブレード作成します。詳しくはお問い合わせください。
