デジタルカッター【ベルトフィードタイプ】ZKC-325V/325VT/325VF/325VFTzouken

デジタルカッター(ベルトフィードタイプ) ZKC-325V ZKC-325VT ZKC-325VF ZKC-325VFT

造研

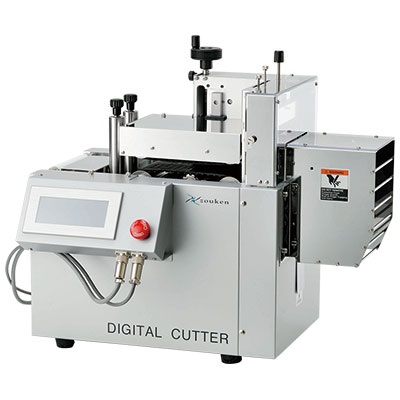

デジタルカッター(ベルトフィードタイプ)


ZKC-325V(シャー刃仕様)

ZKC-325VT(薄刃仕様)


【太物用仕様】

ZKC-325VF(シャー刃)

ZKC-325VFT(薄刃)


材料を上下のベルトで挟んで送る。
多種多様な材質をカットできる汎用カッター。

  • 切断材質を選ばない、オールマイティ型の電動カッターです。
  • 線材によりシャー刃、薄刃の2タイプよりお選びいただけます。
  • 各種設定は表示パネルで簡単操作できます。
  • 表面に凹凸のある異形材など測定精度のでなかった材料の切断に最適です。
  • 上下ベルト2モーター駆動のため高精度な切断ができます。
  • 長さ補正コントローラー装備。

ベルト間の隙間調整機能が付き、スケールで再現性があります。

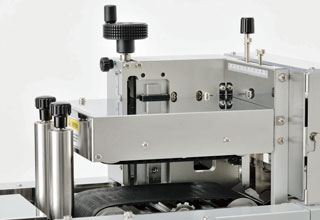

上ベルト部が容易に持ち上がる機構のため、材料の出し入れが、とても簡単です。
ベルト間の隙間調整機能が付き、スケールで再現性があります。 上ベルト部が容易に持ち上がる機構のため、材料の出し入れが、とても簡単です。


■適合材料

  • 異形材(円形でないもの)
  • コルゲートチューブ
  • 各種パッキング
  • くせものチューブ(のびやすい/すべりやすい/つぶれやすい/凹凸のあるチューブ)など


■外部コントロール

外部コントロールは、他の制御機器からの電気信号のON/OFFにより、切断機の動作・動作条件の設定などを行うための機能です。

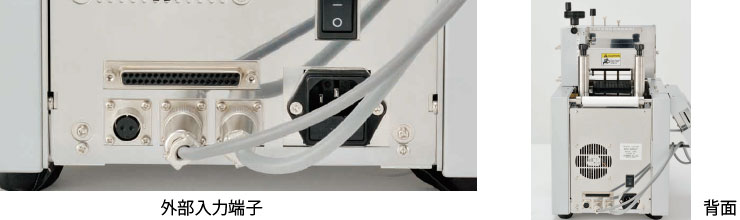

外部コントロール


■刃物

シャー刃

薄刃

シャー刃

シャーリング機構を採用し、可動刃(上の刃)に角度をつけ、固定刃(下の刃)はブロック状でブロックの角に擦り合せながらハサミのように切り落とします。固定刃はブロック状ですので、摩耗した場合は4か所の角を使い切れ味を戻す事ができます。

薄刃

包丁でまな板の上で切るような、押切りをします。刃受け(薄刃が下りた時に当たる受け)は、樹脂製の板状の物で溝が深くなったら、交換します。


■技術仕様

品名 デジタルカッター(ベルトフィードタイプ)
型式 ZKC-325V ZKC-325VT ZKC-325VF ZKC-325VFT
ブレード シャー刃 薄刃 シャー刃太物 薄刃太物
送り速度 10~800mm/秒
最小設定単位 0.1mm
切断長さ 0.1~9999999.9mm
切断数 1~999999本
繰返切断精度 ±0.2mm(メーカー試験材による精度です)
有効切断幅 80mm 48mm
切断部の開口高さ 20mm 40mm
外部入出力端子 搭載
電源 AC100V,50/60Hz,5A
外形寸法 W521×D306×H413mm
重量 33kg

■保守部品・オプション部品

品名 型式
ローラー可動刃 ZHU25V
ローラー固定刃 ZHS25
薄刃(10枚入り) ZHT25
刃受(10枚入り) ZHM25
薄刃ユニット ZUT25V
搬送ベルト(2本1組) ZVT25
縦型フィンガーガイド FG25-TS1
  • ZKC-325VからZKC-325VT、ZKC-325VFからZKC-325VFTに変更される場合、ZUT25V、ZHT25、ZHM25が必要になります。 (シャー刃タイプから薄刃タイプへ変更する場合)
  • ZKC-325VTからZKC-325V、ZKC-325VFTからZKC-325VFに変更される場合、ZHU25V、ZHS25が必要になります。 (薄刃タイプからシャー刃タイプへ変更する場合)
  • 特注で200~230V対応可能
  • 長尺切断をされる場合は「縦型フィンガーガイド FG25-TS1」をお使いになると排出がスムーズに行われます。
