電線撚り機(回転数制御式) 【ツイスター】TW-2N/TW-8F森電工

森電工の電線撚り機ツイスターTW-2Nは回転数制御式、デジタル設定のワイヤーツイスター。

電線撚り機(回転数制御式)

【ツイスター】TW-2N/TW-8F


回転数制御式、デジタル設定のワイヤーツイスター。

  • デジタルによりヨリ数設定も可能。ヨリピッチ指定にも安定したヨリ品質を提供できます。
  • 手、電動ドライバーの撚りに比べ1次(逆転)、2次(正転)撚り機構により、撚り戻りがありません。
  • リモコンにより操作でき、長い撚りでも一人で簡単に作業を行えます。
  • 3個所のチャックに1本あるいは複数本ずつ挿入し、簡単に2本から複数本(3,6,9,12本)撚りができます。
  • 回転数の設定により、粗撚り、密撚りの設定が簡単にでき、正確な撚りピッチが可能。ツイスト後の全長制御ができます。
  • 別売チャック(ワニ口)を使用すれば、コネクター・端子付などの電線も簡単に撚ることができます。
  • オプションで逆回転など、様々な仕様が可能です。

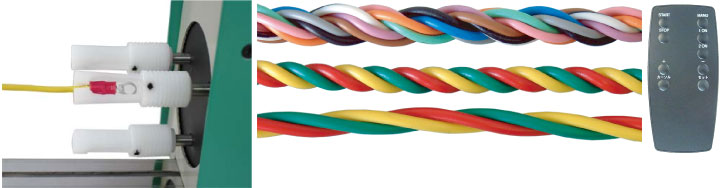

■オプションのチャックを使用すれば電線のセットもワンタッチ。 ■撚りはどこでカットしても戻りません。

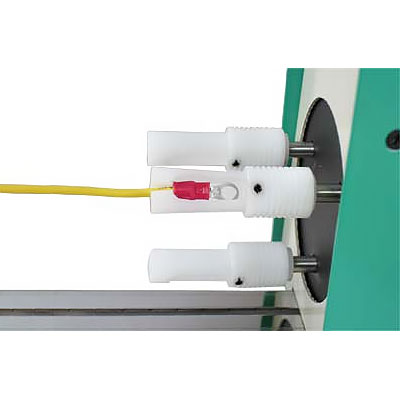

オプションのチャックを使用すれば電線のセットもワンタッチ。

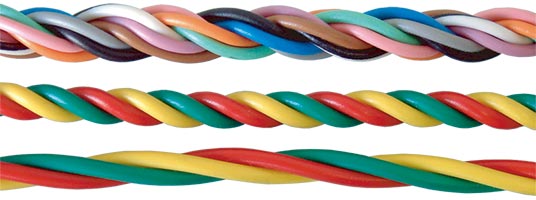

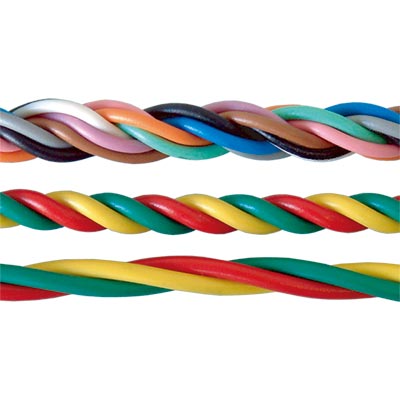

撚りはどこでカットしても戻りません。

■リモコン ■TW-2N ■TW-8F

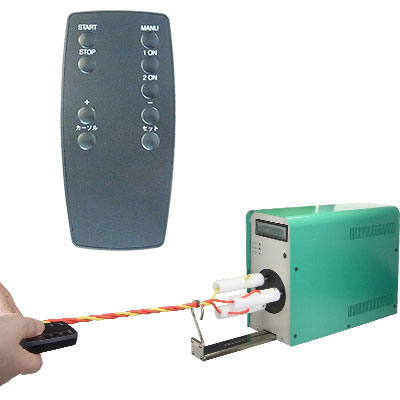

リモコン

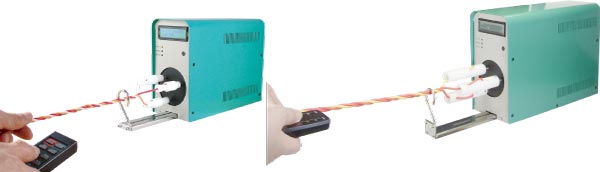

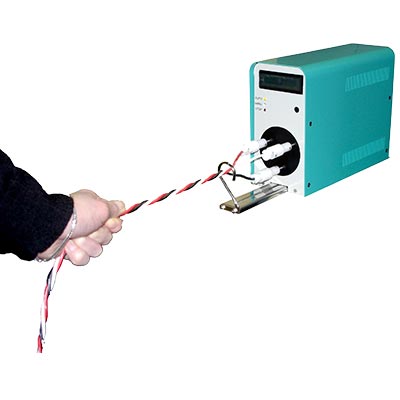

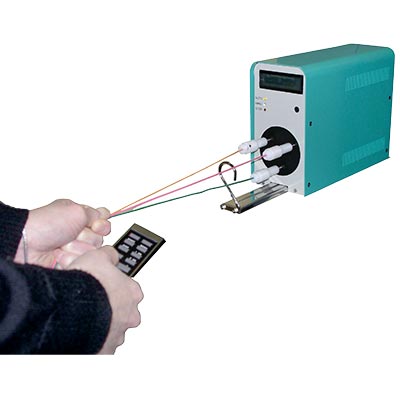

TW-2Nリモコン使用例

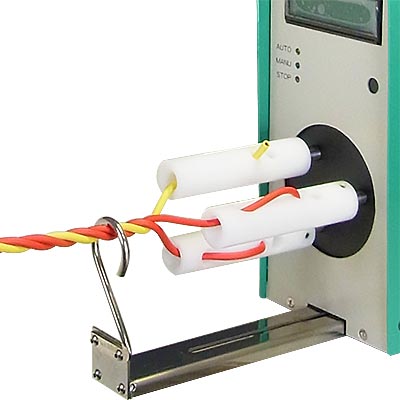

TW-8Fリモコン使用例

品名/型式 ツイスター TW-2N ツイスター TW-8F
適用電線 ヨリ線(単線は不可)
適用電線サイズ チャック1個所につき最大2sqまで
(オプションの低速/高速 切り替えスイッチ(M)を
追加で5.5sq×3本)
チャック1個所につき最大8sqまで
回転数 回転数設定・最大999回転
電源 AC100V,50/60Hz
外形寸法 外形寸法:W93×D270×H180mm 外形寸法:W100×D310×H200mm
重量 重量:約6kg 重量:約7kg
オプション 丸穴挿入式チャック(F)
ワニ口チャック(G)
特大20φワニ口チャック(GB)
低速/高速 切り替えスイッチ(M)
丸穴挿入式チャック(T)
TW-2Nチャック接続用変換アダプター(U)
正転/逆転 切り替えスイッチ(S)
スピードコントロール(L)
フットスイッチ(K)

※TW-2N:5.5sq対応には、低速・高速切替スイッチ(M)オプションが必要です。

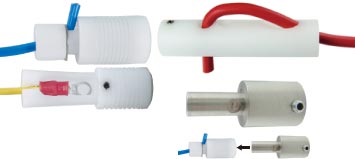

■別売りオプション【チャック】

TW-2N用

品名 型式 TW-2N用
丸穴挿入式チャック F

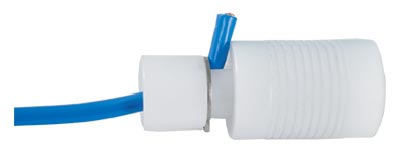

丸穴挿入式チャック(F)
リード端末を丸穴に挿入して簡単に固定することができます。
電線を確実に保持できます。

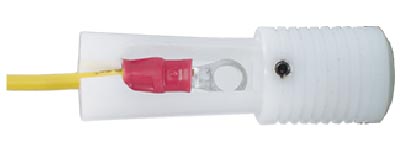

ワニ口チャック G
ワニ口チャック(G)

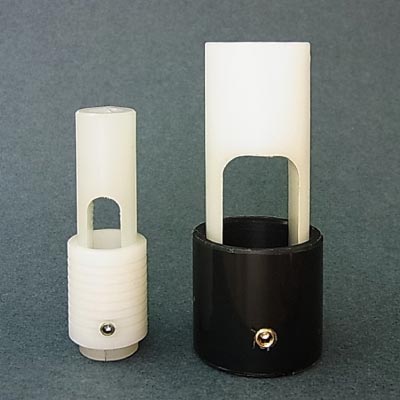

端子付きリードなど加工済みリードをキズを付けずに固定することができます。 通常/特大タイプの比較通常タイプと特大ダイプの比較

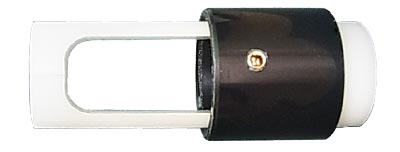

特大20φワニ口チャック GB 特大20φワニ口チャック 幅広で、よりしっかり保持可能なワニ口チャックです。
※原則、色はお選びいただけません。

その他、特殊仕様のチャックも製作可能です。

【特注チャック作成例】


特注でワニ口チャックのつかみ部分にご依頼の電線用の穴あけ加工も可能です。
加工することによりチャックが電線を優しくつかみ、電線に跡が付きにくい等が可能です。

右記写真は、お客様からご依頼頂いた電線に合わせて
「GB 特大20φワニ口チャック」に加工した例です。

お客様からご依頼頂いた電線 「GB 特大20φワニ口チャック」を加工

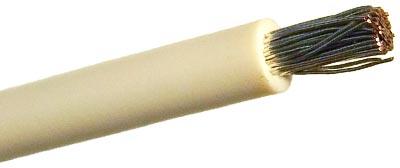

ご依頼頂いた電線
UL1015 AWG10

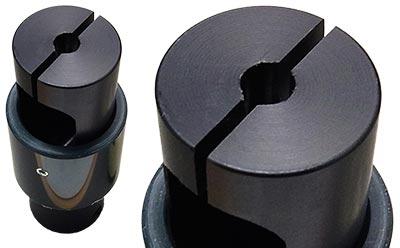

「GB 特大20φワニ口チャック」を加工

TW-8F用

品名 型式 TW-8F用

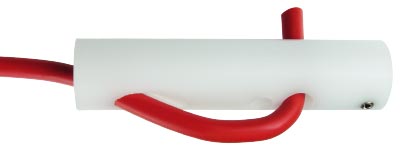

丸穴挿入式チャック T
丸穴挿入式チャック(T)
リード端末を丸穴に挿入して簡単に固定することができます。電線を確実に保持できます。

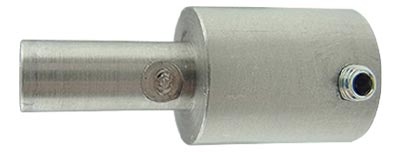

変換アダプター U
変換アダプター(U)
TW-2Nチャック接続用

その他、特殊仕様のチャックも製作可能です。

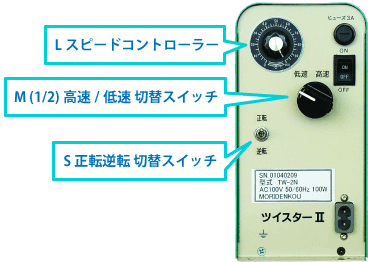

■別売りオプション

低速/高速 切り替えスイッチ(M)、正転/逆転 切り替えスイッチ(S)、スピードコントロール(L)、フットスイッチ(K)
  • 低速/高速 切り替えスイッチ   型式:M
    低速と高速を切り替える。
    また、5.5sqを撚る場合にも「M スイッチ」を付ける事で
    対応可能になります。
  • 正転/逆転 切り替えスイッチ   型式:S
    回転方向(ヨリ方向)を変更。
  • スピードコントロール   型式:L
    スピードを調整。
  • フットスイッチ   型式:K
    回転の開始/停止を足で操作。
