小型巻き取り装置 TM-1030B森電工

小型巻き取り装置TM-1030B

小型巻き取り装置

TM-1030B


移動も簡単な小型卓上タイプの供給機です。

  • 巻き取りパラソル自動開閉でスムースな脱着が可能です。
  • 巻き取りスピード可変式で線種に合わせた巻き取りができます。
  • 巻き始めは線を押さえローラーに挟んで駆動させるだけです。
  • きれいな仕上がりで巻き取れます。
  • 標準仕様での巻き取り径は200~300mm。

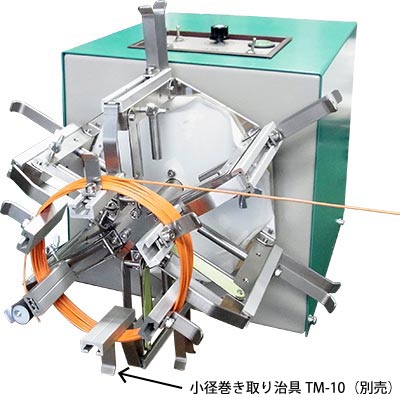

  • 100mmからの巻き取り径には小径巻き取り治具TM-10(別売)で対応できます。
型式 TM-1030B
適用電線サイズ φ15mmまで
巻き取り内径 200~300mm
(※別売TM-10で100mmから可能)
本体部寸法 W200×D280×H200mm
電源 AC100V,50/60Hz
重量 10kg

※標準仕様での巻き取り径は200~300mmまで。
100mm~の巻き取りには、
別途小径巻き取り治具TM-10が必要です。

巻取機使い方等詳細

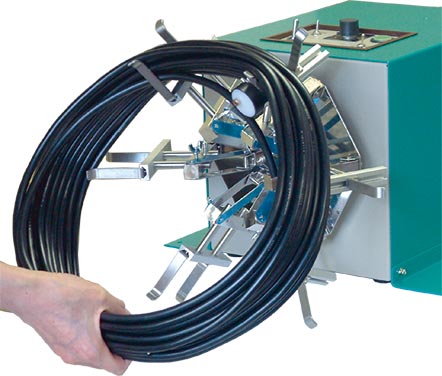

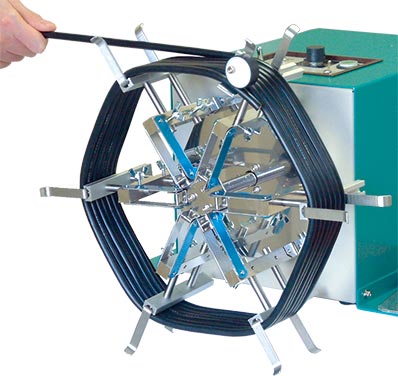

■巻き上がりがとてもきれいです。 ■自動開閉で効率的な作業が可能 ■小径巻き取り治具取付
巻取機使い方等詳細
巻取機使い方等詳細
巻取機使い方等詳細

特注巻き取り装置

巻き取り装置

特注仕様

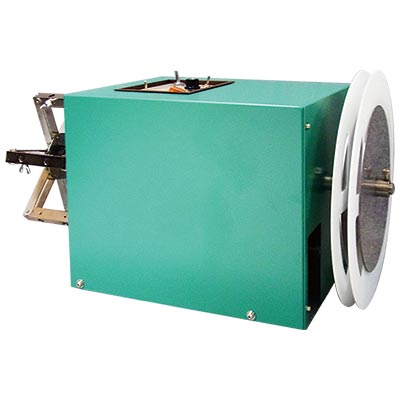

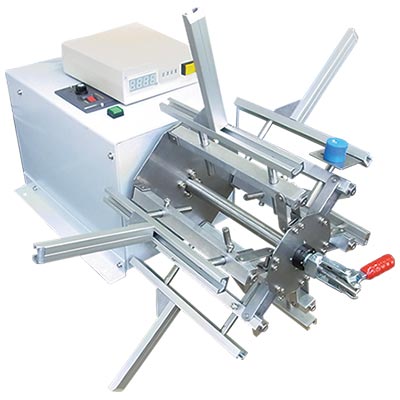

特注仕様例
電線径φ15mm以上や、巻き取り巾径φ300mm以上等、特注仕様品の製作が可能です。
