ストリップマスター/ストリップマスターライトIDEAL

30mm迄ストリップ長を調節。

別売オプションのワイヤーストッパーでより確実なストリップ作業をサポート。

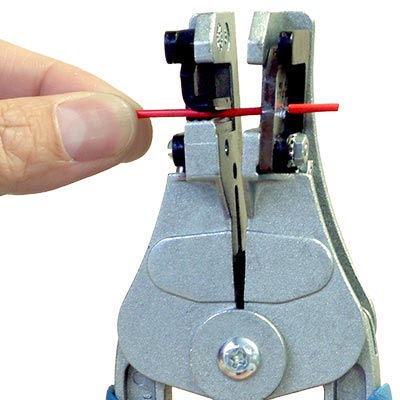

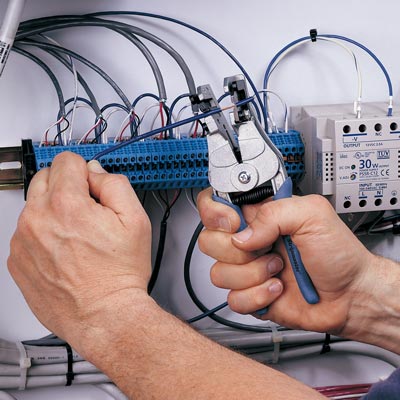

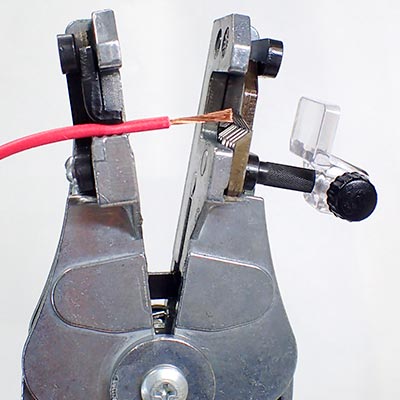

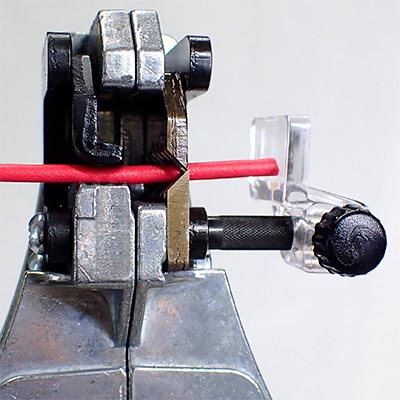

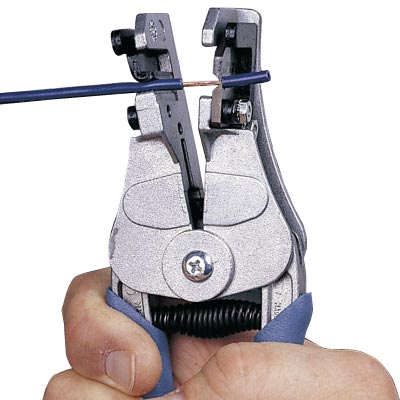

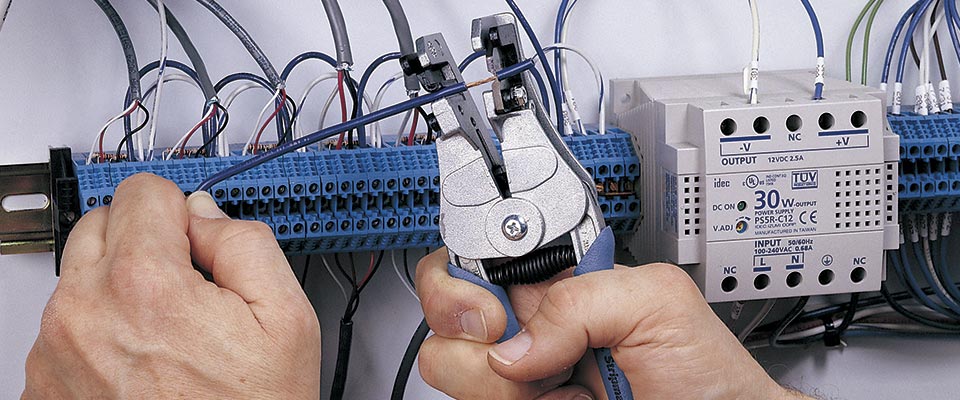

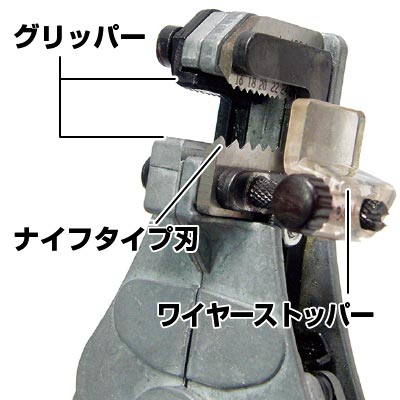

ストリップマスターの使用例  ワイヤーストッパー

【ワイヤーストッパー】型式

■ストリップマスター用:L-5270    ■マスターライト用:LB-1195

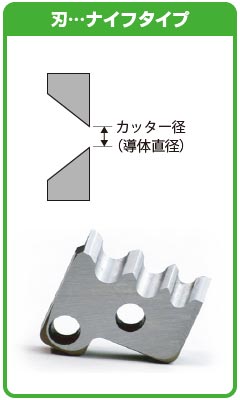

ナイフ型ブレードを採用した汎用型標準ワイヤーストリッパー。

超硬鋼で精密に作られたブレードは耐久性に富み切れ味も抜群。

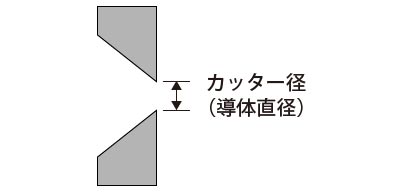

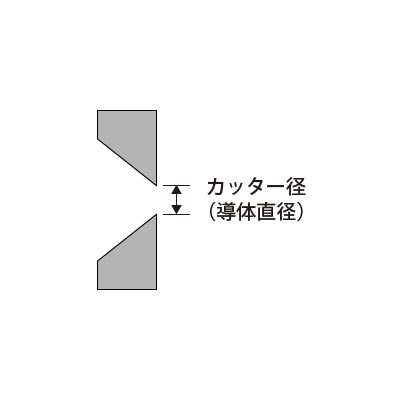

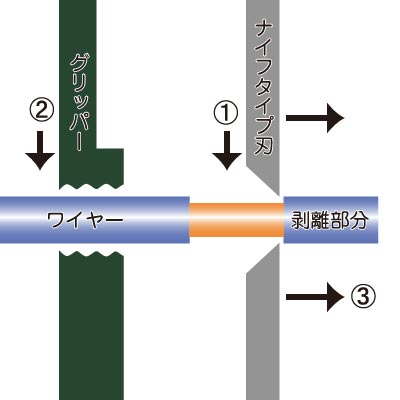

ナイフタイプ刃
ストリップマスターの詳細

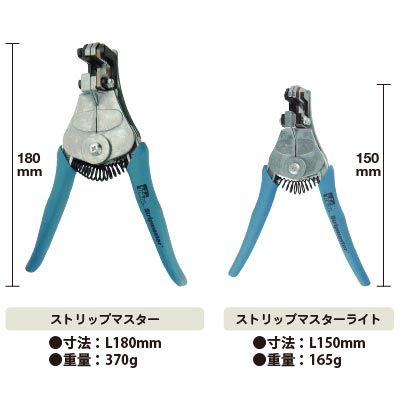

ストリップマスターとマスターライトの比較。ストリップマスターライトの重量は半分以下。

機種の選定方

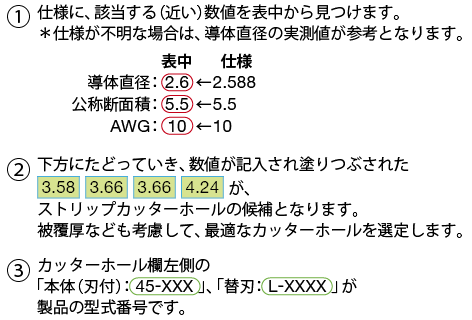

機種の選定方法

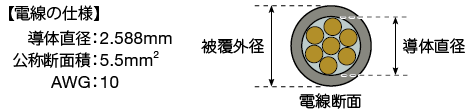

  1. ストリップする電線の芯線径、断面積、AWG規格を確認します。
  2. 「適用電線表」から確認した電線サイズの欄を下方向にカッターサイズ表を見ていき、そこにカッターサイズの表示のある機種を探します。
  3. 表示してあるカッターサイズと電線の実際の芯線径、被覆厚を比較検討し、適切なブレードであるか確認します。
    • 上記「適用電線表」は、機種選定のための目安ですので、すべての電線に当てはまるものではありません。
      被覆厚なども考慮の上、適切なカッターホールを選定してください。
    • 本体型式でご注文いただきますと右列の替刃欄のブレードが装着された商品となります。
    • ブレードのみをご注文される場合は、替刃の型式でご注文ください。
    • ブレードの付かないボディのみでの販売はいたしておりません。
ストリップマスターStripmaster®

ストリップマスター

型式:45-090/45-091/45-092/45-093/45-097/45-098/45-099/
45-1151/45-1152/45-1153/45-1154/45-1155/45-1156/
45-092-341/45-095/45-089/45-262/45-282


一般ビニールのストリップに適したナイフ形ブレードを採用したポピュラーなワイヤーストリッパー。

標準刃で20種以上にも及ぶ各種替刃は、あらゆるサイズの電線に対応します。
替刃の交換も簡単。ボディは共通なのでストリップマスターの他のサイズのブレードを付け替えて使用する事も可能で、経済的。

寸法:L180mm  重量:370g

ストリップマスター
ストリップマスター
ストリップマスター
ストリップマスター
ストリップマスター
ストリップマスター
ストリップマスターとストリップマスターライトの比較

■別売オプションや特徴

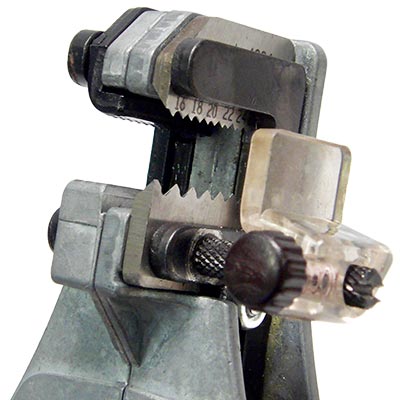

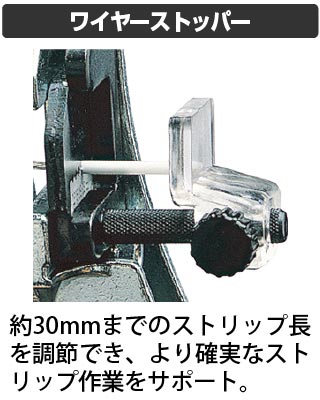

L-5270ワイヤーストッパー

L-5270(別売)
ワイヤーストッパー

30mmまでストリップ長を調節でき、より確実なストリップ作業をサポート。

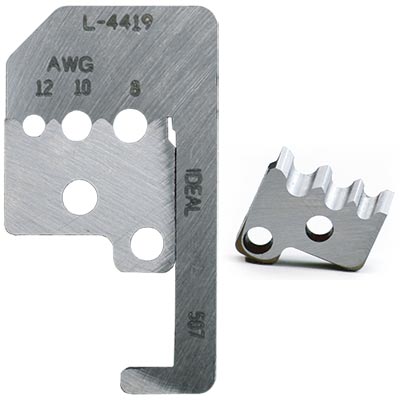

替刃

替刃

豊富な替刃は簡単に交換できます。
ボディは共通、各種替刃の交換も簡単です。


適用電線表
AWGサイズ 8 10 12 14 16 18 20 22 24 26 28 30
芯線径(mm) 3.2 2.6 2.0 1.6 1.2 1.0 0.8 0.65 0.5 0.4 0.3 0.25
公称断面積(mm²) 8.0 5.5 3.5 2.0 1.25 0.75 0.5 0.3 0.2 0.13 0.08 0.05
型式 カッターサイズ
本体
(替刃付き)
替刃
■標準タイプ  (カッター径mm)
45-090 L-4419 4.04 3.58 2.69
45-091 L-4420 3.66 2.67 2.16 1.85 1.85
45-092 L-4421 3.66 2.87 2.29 1.83 1.55 1.22 1.22
45-093 L-4422 2.29 1.83 1.55 .990 .990
45-097 L-4994 1.83 1.55 1.22 .990 .813 .660
45-098 L-5361 1.22 .990 .813 .660 .553 .406
45-099 L-8763 5.03 4.24 1.57 1.40
■平行刃タイプ  (カッターサイズmm)
45-1151 LB-1151 0.56
45-1152 LB-1152 0.76
45-1153 LB-1153 0.97
45-1154 LB-1154 1.27
45-1155 LB-1155 1.52
45-1156 LB-1156 1.91
■MM仕様タイプ  (カッター径mm)
適用電線サイズ(mm²) 8 6 4 2.5 1.5 1 0.75 0.5 0.34 0.22 0.15 0.1 0.05
45-092-341 L-4421M 3.6 3.0 2.4 1.9 1.6 1.3
■小判型タイプ  (カッターサイズmm)
45-095 L-4452 (1.65×3.3)×2   (1.34×3.63)×2   2芯平行コード等
45-089 L-8762 (2.79×4.95)   (2.54×4.95)   (1.32×3.81)   小判型コード等
■同軸線用タイプ ※同軸線用タイプは在庫が無くなり次第、
販売中止となります
本体 替刃 対応 カッター径
45-262 LB-740 RG-6 2.16/5.84
45-282 LA-3953 RG-6/U 2.16/6.30

■ストリップマスター用替刃/パワーマスター用替刃

替刃のサンプル画像 ■標準タイプ刃
L-4419 L-4420 L-4421 L-4422

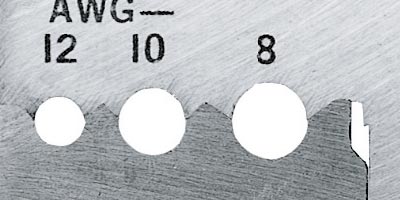

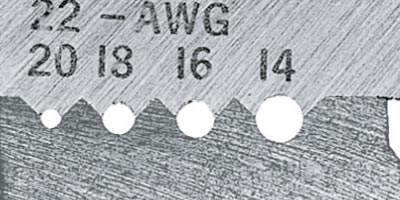

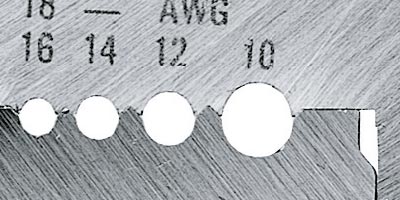

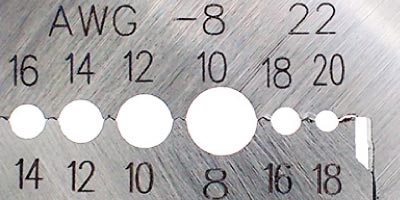

替刃のサンプル画像L-4419 替刃のサンプル画像L-4420 替刃のサンプル画像L-4421 替刃のサンプル画像L-4422

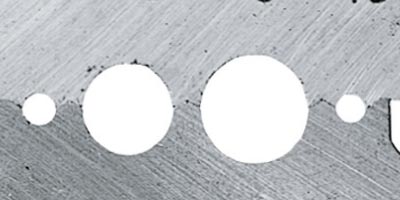

L-4994 L-5361 L-8763 L-4421M

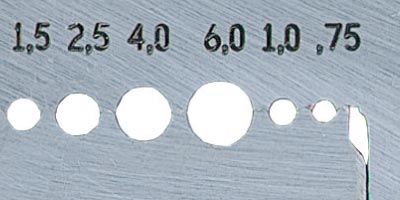

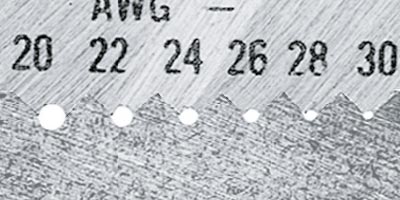

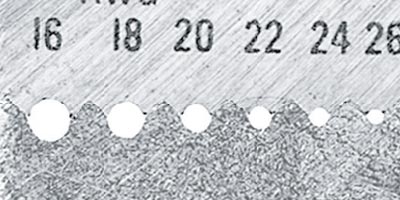

替刃のサンプル画像L-4994 替刃のサンプル画像L-5361 替刃のサンプル画像L-8763 替刃のサンプル画像L-4421M

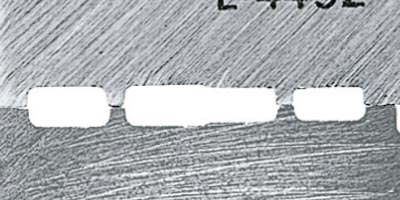

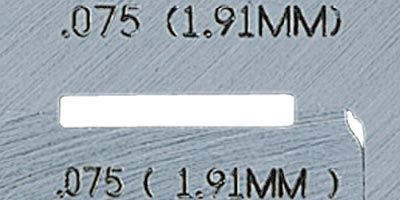

■小判型刃 ■平行刃 ■同軸線用刃
L-4452 L-8762 LB-1151/LB-1152/
LB-1153/LB-1154/
LB-1155/LB-1156

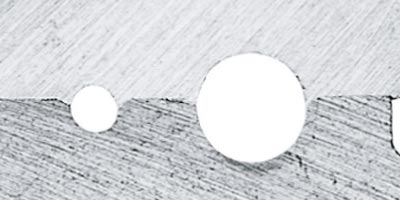

LB-740/LA-3953

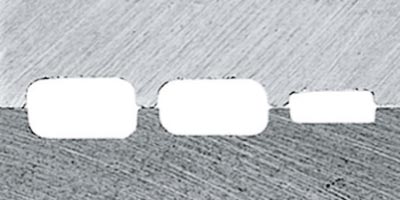

替刃のサンプル画像L-4452 替刃のサンプル画像L-8762 替刃のサンプル画像平行刃 替刃のサンプル画像同軸線用刃

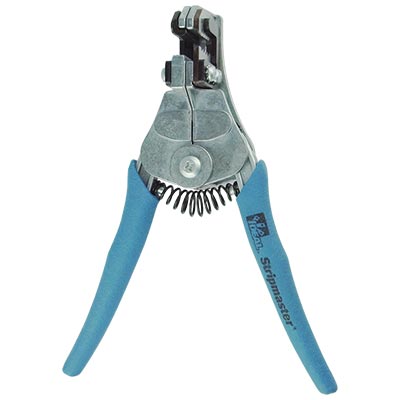

ストリップマスターライトStripmaster®Lite

ストリップマスターライト

型式:45-671/45-672/45-673/45-674

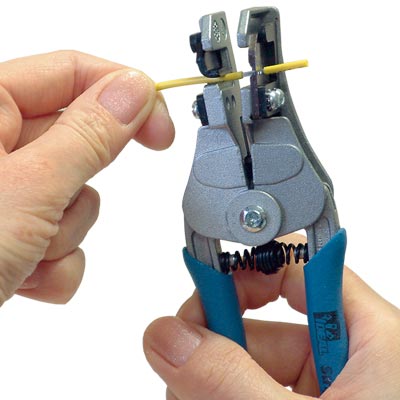

女性の手にもフィットする小型ワイヤーストリッパー

一般ビニール線等に適したナイフ型ブレードの小型ワイヤーストリッパーです。
特に細線のストリップに最適です。ボディは共通、各種替刃の交換も簡単です。

寸法:L150mm  重量:165g

ストリップマスターライト ストリップライトマスター
ストリップマスターライト
ストリップマスターライト
ストリップマスターライト
ストリップマスターライト
ストリップマスターライト

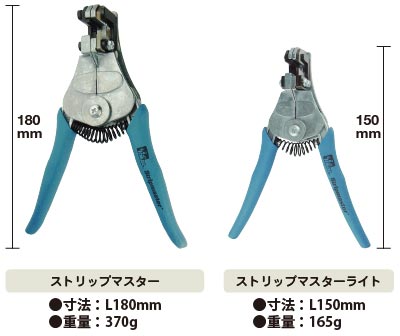

ストリップマスターライトとストリップマスターの比較

■別売オプションや特徴

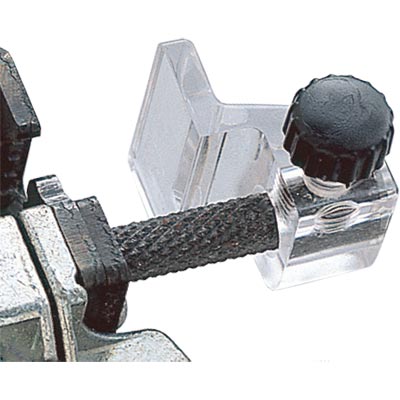

LB-1195ワイヤーストッパー

LB-1195(別売)
ワイヤーストッパー

より確実なストリップ作業をサポート。

替刃

替刃

豊富な替刃は簡単に交換できます。
ボディは共通、各種替刃の交換も簡単です。


適用電線表
AWGサイズ 12 14 16 18 20 22 24 26 28 30
芯線径(mm) 2.0 1.6 1.2 1.0 0.8 0.65 0.5 0.4 0.3 0.25
公称断面積(mm²) 3.5 2.0 1.25 0.75 0.5 0.3 0.2 0.13 0.08 0.05
型式 カッターサイズ
本体(刃付き) 替刃
■標準タイプ  (カッター径mm)
45-671 LB-1001 1.83 1.55 1.22 0.99
45-672 LB-1002 0.81 0.66 0.53 0.40
45-673 LB-1003 2.87 2.29 1.83 1.55 (ヨリ線用)
45-674 LB-1004 2.44 2.16 1.85 1.55 (12、14は単線用,16、18はヨリ線用)

■マスターライト用替刃/パワーライトストリッパー用替刃

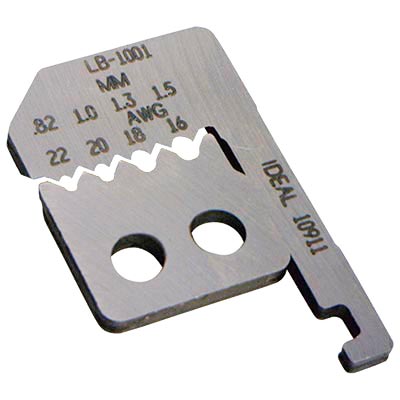

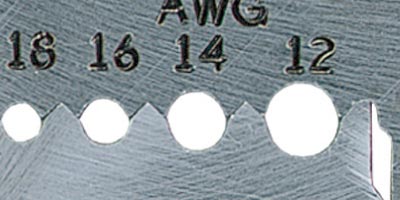

替刃のサンプル画像 LB-1001 LB-1002 LB-1003 LB-1004

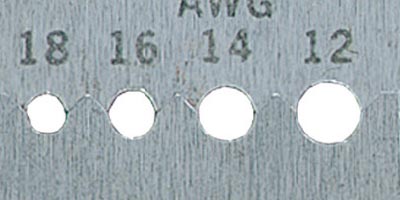

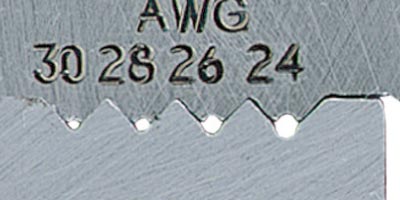

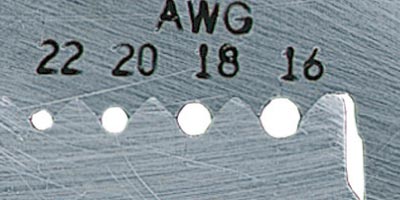

替刃のサンプル画像LB-1001 替刃のサンプル画像LB-1002 替刃のサンプル画像LB-1003 替刃のサンプル画像LB-1004


■特注仕様のブレード製作例
替刃のサンプル画像特殊仕様 替刃のサンプル画像特殊仕様 替刃のサンプル画像特殊仕様
あらゆる特殊形状の電線にも対応することができます。
ストリップサンプル

ガイド付きのブレードを製作すれば、しっかりと電線を保持し確実なストリップが可能です。

※詳細についてはお問い合わせください。


※標準仕様以外のブレードも製作します。
