エアー駆動・電気制御式ケーブルストリッパー ストマック ST・MAC日通電子工業



■オプション対応表(購入時選択のメーカーオプションとなります。)

シリーズ シンプルシリーズ ハイブリッドシリーズ ハイパワーシリーズ
型式 FC70V2 FC120V3 ST70V2 ST120V3 ST200V5 ST300V5 ST100V3
TURBO Ⅰ
ST100V3
TURBO Ⅱ
チャック カム式チャック 標準 標準 標準 標準 標準 標準 標準 標準
CCチャック 別売 別売 別売 別売 別売 別売
ストッパー 反転式 標準 標準 標準 標準 標準 標準 標準 別売
突当式 別売 別売 別売 別売 標準
タッチセンサー 別売 別売 別売 別売 別売 別売
引張力増強
(ターボシリンダ追加)
別売 別売 別売
ターボシリンダ追加

刃スライドシリンダ増強
別売 別売 別売 別売 標準
備考 電源不要 専用
オプション
有り

※「標準」…標準装備、「別売」…別売りオプション、「-」…設定無し


■全シリーズ共通オプション

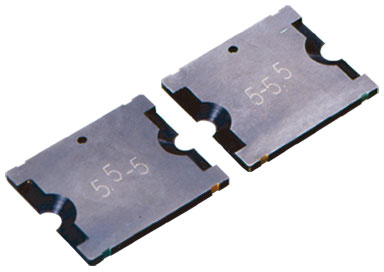

ブレード

ブレード

1組で2サイズに対応。両面ブレードで作業性アップ、ローコスト化。

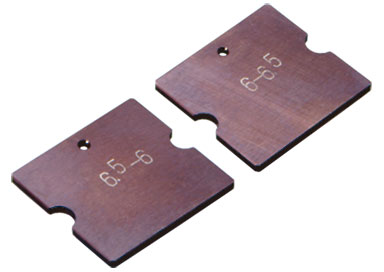

ケーブルガード

ケーブルガード

変形ケーブルのストリップ作業に威力を発揮。ツイストペアケーブルや被覆薄ケーブルなどに最適です。両面対応。

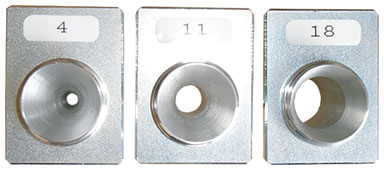

ガイドパイプ

ガイドパイプ

それぞれの電線径に合わせたガイドパイプを使用することで、より確実なストリップ作業ができます。


■オプションガイドパイプ

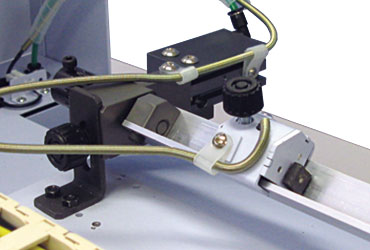

■標準仕様の反転式ストッパーとオプションのタッチセンサー


オプションガイドパイプ

標準仕様の反転式ストッパーとオプションのタッチセンサー

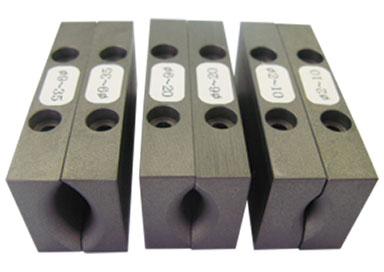

■CCチャック

エコ電線等に対応の新開発チャッキングシステム

エコ電線等に対応の新開発チャッキングシステム

【ST・MAC】ストマック シンプルシリーズ
ストマック stmac_fc70v2

ストマック

シンプルシリーズ


エアー駆動式ケーブルストリッパー。

  • ガイドパイプ採用により、ケーブルを簡単、確実にブレード部センターに挿入でき、誰でも簡単に取扱できます。
  • フルカバーで安全性が確保されています。
  • ストリップ長により2タイプを用意しています。
  • カム式チャッキング装置で、各種の素材と径幅に対応。
  • 被覆を痛めず確実にホールドします。
  • エアー駆動、高トルクで細線から太線まで幅広く対応しています。
  • トリップカスを自動で排出するカス取り反転装置を標準装備。 また、カス取りBOX付きで、剥きカスが飛び散りません。

■仕様

品名 FC70V2 FC120V3
フル(セミ)ストリップ長 3~70mm 3~120mm
最大ストリップ長 200mm 300mm
適応ケーブル径 φ2~19mm
外形寸法* W280×D370×H270mm W280×D490×H270mm
重量 19kg 21kg
電源 不要
空気圧 0.49~0.69MPa(5~7kgf/cm²)
空気量*(L/ストローク) 3.8 5.8
  • フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。
  • 空気量は、空気圧0.59MPa(6kgf/cm²)の時の1ストロークの値。
  • 外形寸法には、ネジ、つまみなどの突出物は含まれていません。
  • 材質によりストリップできないものもございます。

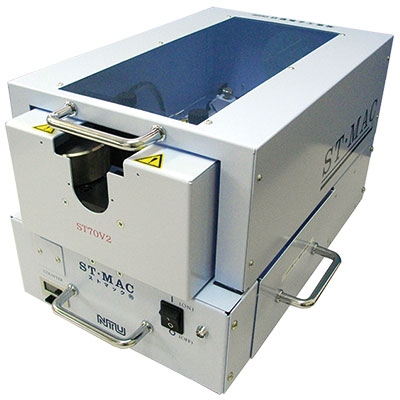

【ST・MAC】ストマック ハイブリッドシリーズ
stmac_st702v2 ストマック

ストマック

ハイブリッドシリーズ


エアー駆動、電気制御式ケーブルストリッパー。

  • エアー駆動式で、両刃異サイズ対応ブレードを採用するストリッパーです。
  • ガイドパイプ採用により、ケーブルを簡単、確実にブレード部センターに挿入でき、誰でも簡単に取扱できます。
  • フルカバーで安全性が確保されています。
  • ストリップ長により、4タイプ。また、より強力なTOUBO仕様を用意しています。
  • カム式チャッキング装置で、各種の素材と径幅に対応。
  • 被覆を痛めず確実にホールドします。
  • センサー検知によるセミストリップ方式でシリンダーに負荷を与えません。
  • ストリップカスを自動で排出するカス取り反転装置を標準装備。
    また、カス取りBOX付きで、剥きカスが飛び散りません。

■仕様

ベーシックモデル型式 ST70V2 ST120V3 ST200V5 ST300V5
タッチセンサーモデル型式 ST70V2TOUCH ST120V3TOUCH ST200V5TOUCH ST300V5TOUCH
CCチャックシリーズ型式 CC70V2 CC120V3 CC200V5 CC300V5
フル(セミ)ストリップ長 3~70mm 3~120mm 3~200mm 3~300mm
最大ストリップ長 200mm 300mm 500mm 500mm
適応ケーブル径 φ2~19mm
外形寸法* W280×D390×H270
mm
W280×D490×H270
mm
W280×D640×H270
mm
W280×D640×H270
mm
重量 19kg 21kg 26kg 28kg
電源 AC100V 50Hz/60Hz
空気圧 0.49~0.69MPa(5~7kgf/cm²)
空気量*(L/ストローク) 5.9 9.3 14.5 13.6
  • フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。
  • 空気量は、空気圧0.59MPa(6kgf/cm²)の時の1ストロークの値。
  • 外形寸法には、ネジ、つまみなどの突出物は含まれていません。
  • 材質によりストリップできないものもございます。

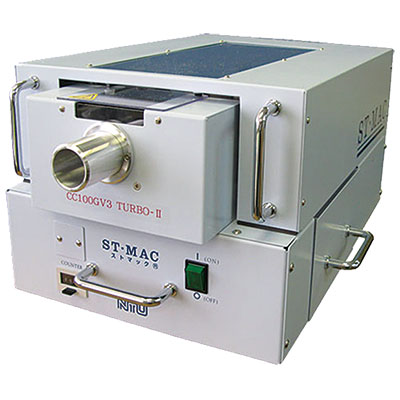

【ST・MAC】ストマック ハイパワーシリーズ
ストマック stmac_st100gv3

ストマック

ハイパワーシリーズ


ツインシリンダー搭載で最大325sqまでの極太ケーブルのストリップを可能にしたパワフルストリッパー。

太ケーブル用の特別仕様。

  • 細径ケーブルも他シリーズ同様ストリップ可能です。
  • ガイドパイプでケーブルをブレードの中心に挿入するため確実なストリップ作業が可能。
  • カム式チャッキング装置で、各種の素材と径幅に対応。
  • 被覆を痛めず確実にホールドします。
  • ケーブルガード使用で変形ケーブルのストリップが可能。
  • 太物ケーブルの短尺ストリップに最適な突き当て式ストッパーを標準装備しています。
  • ストリップカスはエアー吐出にて収納BOXに排出されます。
  • セミストリップ長の調整が素早くできます。
  • センサー検知によるセミストリップ方式でシリンダーに負荷を与えません。
  • 作業管理に便利なカウンター付き。
  • インターロック機構付フルカバーでより安全に作業できます。
  • 電気式フットスイッチで作業負荷を軽減。

■仕様

型式 ST100GV3 TURBO Ⅰ ST100GV3 TURBO Ⅱ
CCチャックシリーズ型式 CC100GV3TURBO Ⅰ CC100GV3TURBO Ⅱ
フル(セミ)ストリップ長 3~100mm
最大ストリップ長 300mm
適応ケーブル径 φ2~24mm φ2~33mm
外形寸法* W280×D490×H270mm W350×D550×H285mm
重量 26kg 38kg
電源 AC100V 50Hz/60Hz
空気圧 0.49~0.69MPa(5~7kgf/cm²)
空気量*(L/ストローク) 13.9 18.8
  • フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。
  • 空気量は、空気圧0.59MPa(6kgf/cm²)の時の1ストロークの値。
  • 外形寸法には、ネジ、つまみなどの突出物は含まれていません。
  • 材質によりストリップできないものもございます。

■ハイパワーシリーズ TURBOⅡ専用オプション

■太物用ブレード    ■ガイドパイプ用固定プレート(写真左)
太物用ブレード

異径サイズを両サイドに併せ持つブレード。
φ24-24.5、φ25-25.5、φ26-26.5、φ27-27.5の4種類を用意しています。

ガイドパイプ用固定プレート

シリーズ共通のガイドパイプを使用するためのプレート
大小2種類のプレートで全てのガイドパイプをカバーしています。



■U字ガイド ■ガイドブロック
U字ガイド

ガイドパイプを使用できない太物ケーブル用ガイド。
WL-1で150sq、200sq、250sq用の3種類を用意しています。

ガイドブロック

U字ガイドを使用した際にブレードへのセンタリング調整用として使用します。
150sq、200sq、250sq、325sq用の4種類を用意しています。
