計尺巻き取り機ROKKO


KHR-420/515 手動計尺巻き取り装置

手動計尺巻き取り装置

KHR-420/515


計尺機と6枚羽パラソルを組み合わせた手動巻取装置。

  • スケールマシンRM-2KZ/RM-3KZと巻き取り機のKHFシリーズを組み合わせた計尺巻き取り機。
  • パラソルとの組み合わせも可能。
型式 KHR-420 KHR-515
巻取胴径 φ120~290mm φ160~420mm
巻取束幅 40~120mm 60~140mm
本体寸法 W1000×D400
高さ1200以下
W1000×D450
高さ1200以下
測長機 RM-2KZ
巻取線径 φ3~10mm φ3~15mm

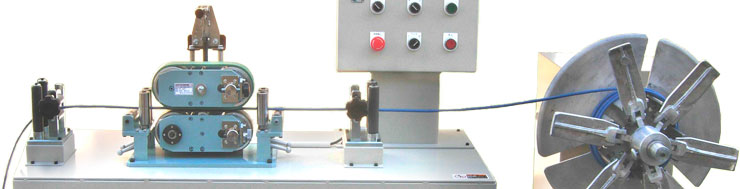

手動計尺巻き取り装置KHR-420/515
SMR-600/700/800 自動計尺巻き取り装置

自動計尺巻き取り装置

SMR-600/700/800


計測機と特殊パラソルドラムの組み合わせで長尺巻取も楽です

  • 測長しながら巻き取りがきれいにできる、縦型の自動巻き取り機です。
  • 特殊パラソルドラムで取り外しが簡単です。
  • ドラム径により3タイプからお選びいただけます。
型式 測長機 回転数 パラソルドラム
SMR-600 IK-2016 5~100/分 φ600×φ300×幅100mm
SMR-700 φ700×φ300×幅150mm
SMR-800 φ800×φ500×幅200mm

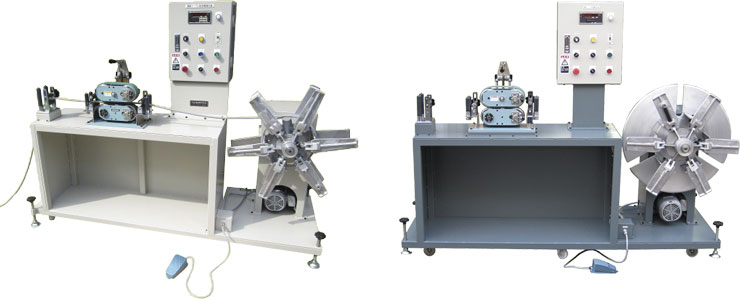

自動計尺巻き取り装置SMR-600/700/800

※写真は見本です。実際の機械仕様と異なる 場合がございます。

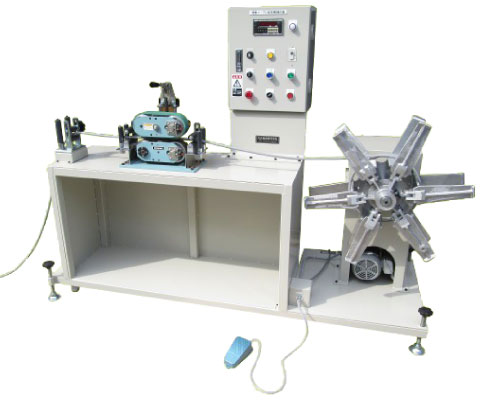

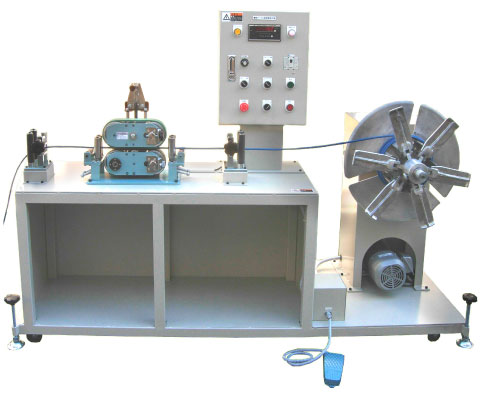

SMR-600 SMR-600
